14 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
5.2 ENTRETIEN DES LAMES DE LA
DÉCHIQUETEUSE
Les lames de déchiquetage sont tranchantes !! Lorsque vous travaillez
sur la machine, prenez des précautions afin d’éviter des blessures.
AVERTISSEMENT
5.4 AFFÛTAGE DES LAMES
5.3 DÉPOSE DES LAMES DE LA
DÉCHIQUETEUSE
1. Voir l'illustration sur la figure 5.1.
2. Mettez la trappe d'évacuation/protection (1) à la verticale.
Pour les modèles conformes aux normes CE, déposez
l'ensemble de décharge.
3. Retirez le boulon de 5/16 x 7/8 po (2) et l'écrou à embase (3)
maintenant l'écran de la broyeuse (4) sur le bas du châssis.
Tirez sur l'écran de décharge pour le faire sortir de la partie
inférieure et tournez le haut vers le bas pour le retirer.
4. Retirez les deux boulons hexagonaux de 5/16-18 x 5/8 po (5)
fixant la lame de la déchiqueteuse (6) sur le rotor. Répétez
ce processus pour la seconde lame.
5. Inspectez les lames pour vous assurer de l’absence de
fissures ou d’entailles. En cas de fissures, remplacez les
lames. Si les entailles ne peuvent pas être éliminées en
affûtant la lame, remplacez cette dernière. Commandez le
kit de lames 70738 pour effectuer la réparation.

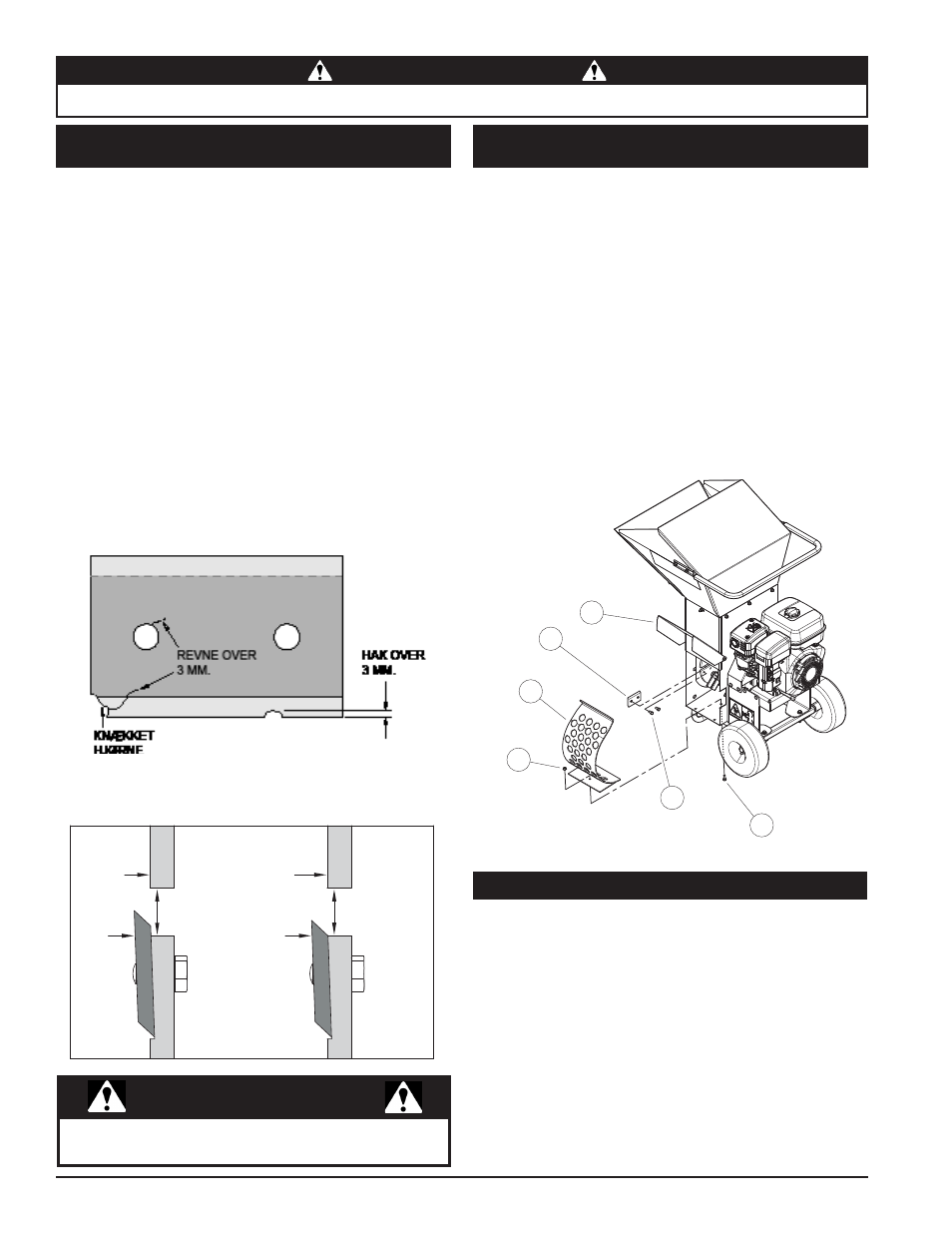

Figure 5.1, dépose et installation de lames
SKÆREÅBNING SKÆREÅBNING
NY
KNIV
SKÆRE-
SKIVE
SKÆRE-
SKIVE
KNIVEN ER
FOR KORT,
SKAL
UDSKIFTES
1
2
3
4
5
6
Les lames de la déchiqueteuse finiront par s’émousser
avec le temps, rendant le déchiquetage difficile et sollicitant
davantage la machine. VÉRIFIEZ LE TRANCHANT
DES LAMES TOUTES LE 5 À 15 HEURES DE
FONCTIONNEMENT ET AFFÛTEZ-LES AU BESOIN.
Les lames doivent être affûtées si :
1. • la machine vibre excessivement lorsque des matières
végétales sont introduites dans la déchiqueteuse;
2. • les branches de petit diamètre ne sont pas entraînées
automatiquement;
3. • les copeaux ne se déchargent pas uniformément ou
sont effilochés, particulièrement lorsque les branches à
déchiqueter sont vertes.
4. Avant d'affûter les lames de déchiquetage, assurez-vous
qu'elles n'ont pas été endommagées de manière permanente.
Remplacez la lame :
5. •
en cas de présence de fissures, coins brisés ou entailles
de plus de 31 mm (1/8 po) (voir ci-dessous).
6. • Si la base du tranchant est usée ou si elle a été réaffûtée
et qu'elle ne dépasse plus de la fente de déchiquetage (voir ci-
dessous). Pour réparer, commandez le kit de lames 70738.
Les lames peuvent être meulées sur une meule d’établi ou
par un professionnel. Commandez le kit de lames 70738
pour effectuer la réparation.
1. N’affûtez ou ne meulez jamais les surfaces de montage des
lames. Cela ferait « rouler » le tranchant et endommagerait
la lame, ce qui se traduirait par une performance de
déchiquetage médiocre.
2. Meulez à nouveau le tranchant oblique des lames de
déchiquetage pour former un angle de 45 degrés (figure
5.2). Veillez à utiliser un dispositif pour maintenir la lame à
l’angle correct.
3. Lorsque vous meulez, veillez à ce que la lame ne surchauffe
pas et ne change pas de couleur. Cela éliminerait les
caractéristiques du traitement thermique.
