6 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
Partie

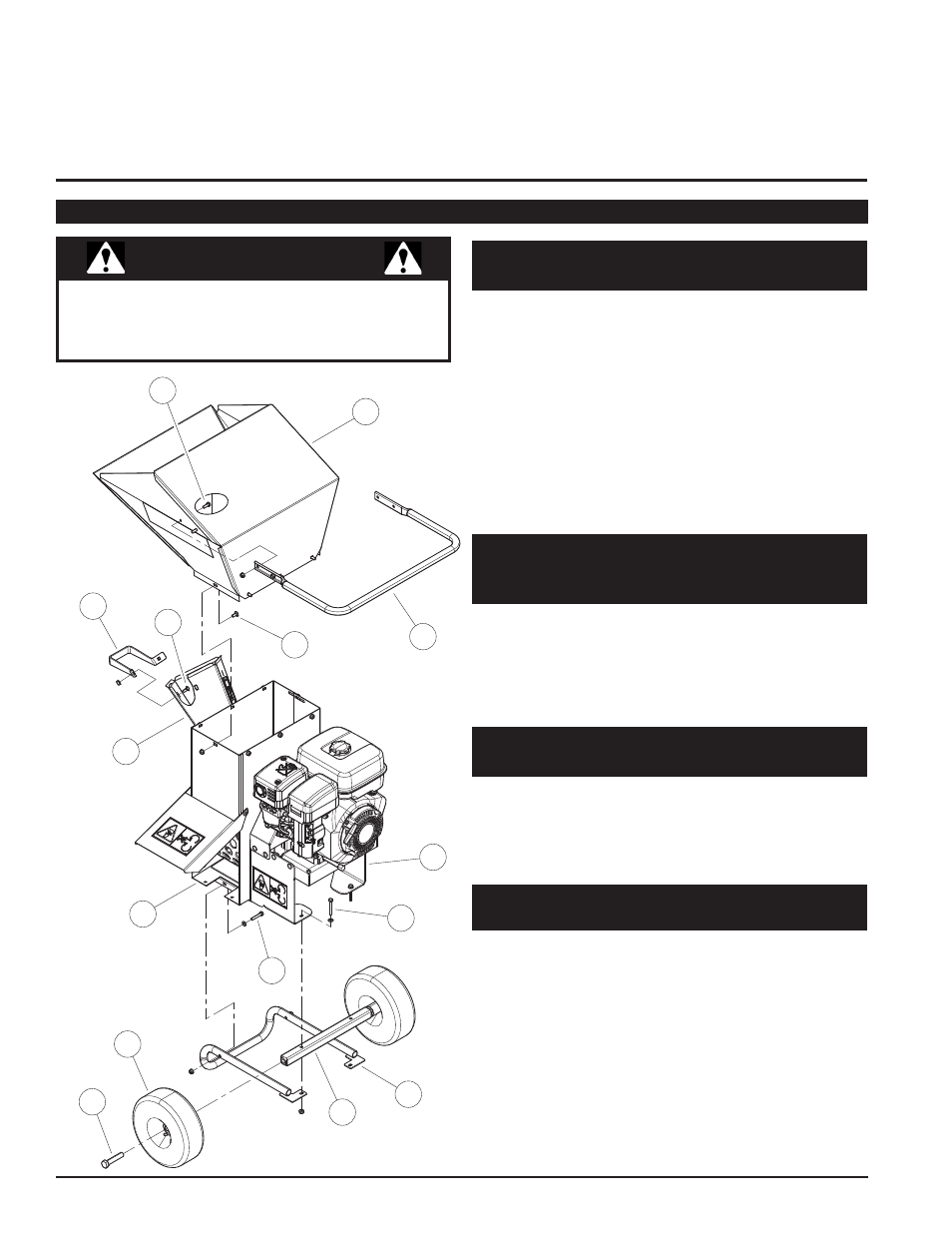

ASSEMBLAGE
2
1. Pour attacher la manette (12) sur la goulotte de la
déchiqueteuse (13), installez quatre boulons hexagonaux de
5/16 x 7/8 po (14) de manière à ce que la tête du boulon soit
positionnée sur l'intérieur de la goulotte. Fixez les boulons
en place avec des écrous à embase de 5/16 po.
1. Alignez les trous dans la base de la déchiqueteuse (1) sur les
trous dans la pièce soudée de l'essieu (2) et les languettes de
fixation du pied de support (3). Fixez l'ensemble sur la base
de la déchiqueteuse en utilisant deux boulons hexagonaux
de 5/16-18 x 2-1/4 po (4), ainsi que des rondelles et des
écrous à embase.
2. Fixez l'ensemble sur la base du corps du carter (5) en utilisant
deux boulons hexagonaux de 5/16-18 x 1-3/4 po (6), ainsi
que des rondelles et des écrous à embase.
3. Terminez en boulonnant les roues (7) sur la pièce soudée
de l’essieu à l’aide de deux boulons hexagonaux de 5/8 x
3 po (8).
1. Installez la trémie de la broyeuse (13) sur le corps du carter,
de manière à ce que la manette se trouve au-dessus du
moteur et que l'ouverture soit dirigée vers la goulotte de la
déchiqueteuse.
2. Installez huit boulons de carrosserie de 5/16-18 x 3/4 po (11)
de manière à ce que la tête du boulon se trouve sur l'intérieur
de la trémie. Fixez les boulons en place avec des écrous à
embase de 5/16 po.
1. Attachez la manette (9) sur la goulotte de la déchiqueteuse
(10) en utilisant deux boulons de carrosserie de 5/16 x 3/4
po (11) de manière à ce que la tête du boulon se trouve à
l'intérieur de la goulotte. Faites passer les deux boulons
dans la manette avant de serrer avec des écrous à embase
de 5/16 po.
2.1.3 FIXATION DE LA MANETTE DE LA
TRÉMIE DE BROYEUSE
2.1.1 INSTALLATION DE PIED DE
SUPPORT, D'ESSIEU ET DE ROUES
2.1 ASSEMBLAGE NON CONFORME AUX NORMES CE
2.1.4 FIXATION DE LA TRÉMIE DE LA
BROYEUSE
2.1.2 FIXATION DE LA MANETTE DE LA
GOULOTTE DE LA DÉCHIQUETEUSE
(MODÈLES NON CE SEULEMENT)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
AVERTISSEMENT
Si des boulons ou des écrous tombent dans la machine,
veillez à les en retirer avant de mettre la machine
en route. Pour retirer des matériaux de la broyeuse,
démontez l’écran de décharge.
