23 DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT
FRANÇAIS
SERVICE & ENTRETIEN
AVeRTISSemeNT
aVanT d’InSPECTER oU d’EFFECTUER LE SERVICE dE ToUTE PIÈCE dE CETTE MaChInE, CoUPEZ La SoURCE d’ÉnERGIE, dÉSEMbRaYEZ
L’hYdRaULIQUE, oUVREZ L’ÉCRan dE PRoTECTIon ET aSSUREZ-VoUS QUE ToUTES LES PIÈCES MobILES SonT VEnUES À Un REPoS CoMPLET.
5.16 VÉRIFICATION dU dÉGAGemeNT
deS ROUeS
5.17 RÉGLAGe dU FReIN de LA TAbLe
TOURNANTe
La hauteur des roues du rouleau arrière peut être réglée de
manière à assurer un meilleur soutien de la base de la remorque.
Vérifiez les roues du rouleau arrière périodiquement et assurez-
vous qu’elles touchent bien la base de la table tournante. S’il y
a un écart, réglez les roues. des vibrations excessives de votre
machine pendant le remorquage indiquent la nécessité d’un
réglage des roues du rouleau arrière.
Pour régler les roues du rouleau arrière :
Faites pivoter la goulotte d’alimentation pour l’amener au- 1.
dessus de l’attelage puis verrouillez-la en place.
appuyez sur la goulotte d’alimentation et ne la relâchez pas
2.
pendant le réglage des roues.
desserrez le boulon hexagonal de 5/8 x 1 1/2 po retenant
3.
la roue sur le châssis.
Réglez la roue vers le haut jusqu’à ce qu’elle touche la base
4.
de la remorque.
Resserrez le boulon hexagonal de 5/8 x 2 1/2 po au couple
5.
correct.
Procédez de même pour la deuxième roue du rouleau
6.
arrière.
Vérifiez le frein de la table tournante et effectuez tout réglage
7.
nécessaire (consultez la Section 5.17).

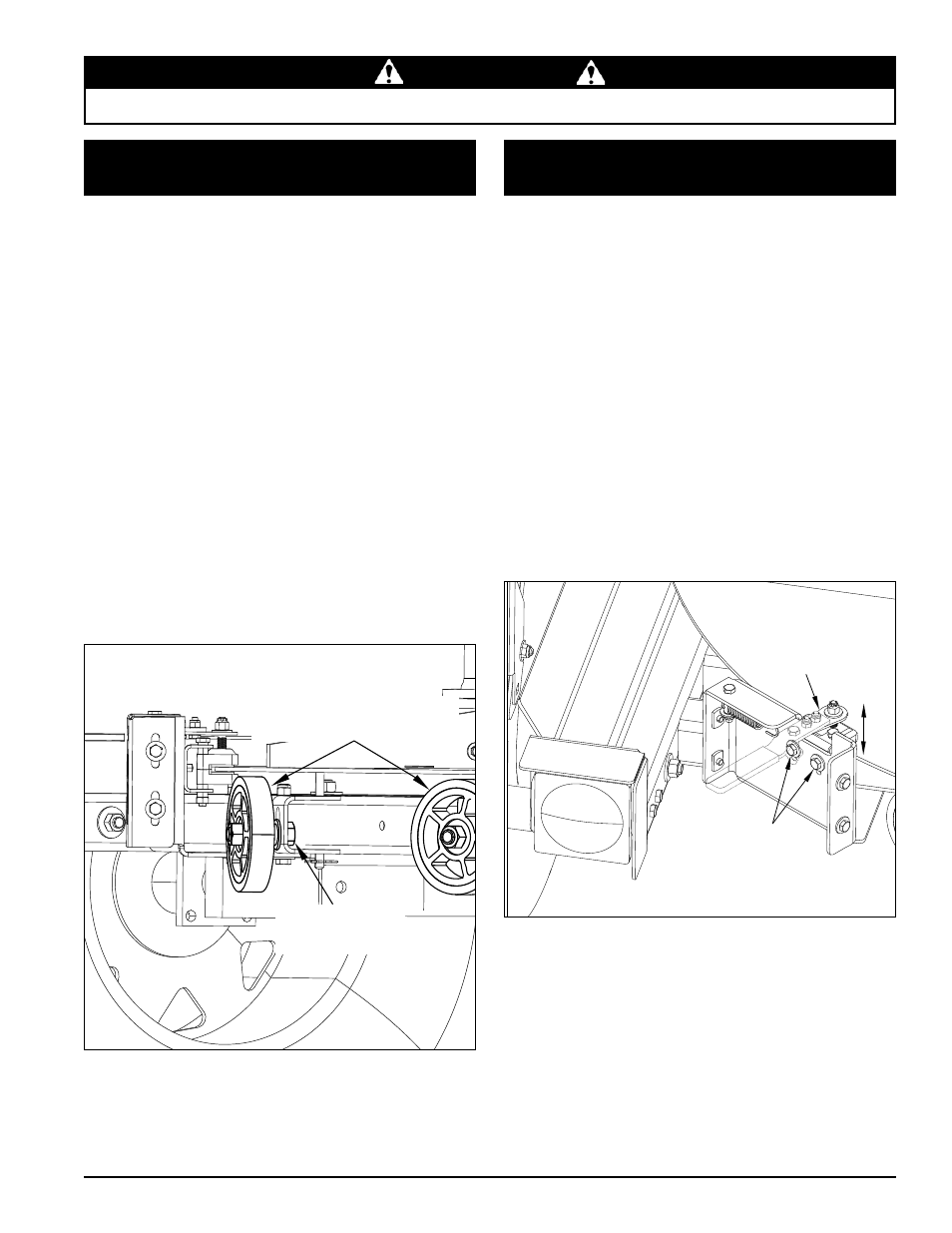

Figure 5.7 – Vérification du dégagement des roues
du rouleau arrière
DESSERREZ
LES BOULONS
RÉGLEZ
LE FREIN
ROUES DU ROULEAU
ARRIÈRE
DESSERREZ
LE BOULON
Vérifiez périodiquement le frein pour vous assurer qu’il
s’enclenche correctement dans la base de la table tournante
Pour régler le frein de la table tournante :
Retirez les quatre (4) boulons de 5/16 x 5/8 po pour retirer 1.
le couvercle du frein.
desserrez les deux (2) boulons de 5/16 x 5/8 po illustrés
2.
ci-dessous.
Réglez le frein verticalement en déplaçant la manette vers
3.
le haut ou le bas selon le besoin.
Resserrez les boulons de 5/16 x 5/8 po.
4.
Faites pivoter la table tournante et vérifiez le frein en cinq ou 5.
six endroits pour vous assurer qu’il maintient bien la table.
Le clou doit être enfoncé suffisamment pour maintenir en place
la base de la table tournante lorsque celle-ci est serrée, mais il
doit également permettre la libre rotation de la base lorsqu’elle
est desserrée. Si d’autres réglages sont nécessaires, retournez
à l’étape 2.
Figure 5.8 – Réglage du frein de la table tournante
