DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT 16
SERVICE & ENTRETIEN
aVanT d’InSPECTER oU d’EFFECTUER LE SERVICE dE ToUTE PIÈCE dE CETTE MaChInE, CoUPEZ La SoURCE d’ÉnERGIE, dÉSEMbRaYEZ
L’hYdRaULIQUE, oUVREZ L’ÉCRan dE PRoTECTIon ET aSSUREZ-VoUS QUE ToUTES LES PIÈCES MobILES SonT VEnUES À Un REPoS CoMPLET.
AVeRTISSemeNT
AVeRTISSemeNT
Retirer les deux boulons de retenue de 3/8 pouces qui fixent 1.
le couvercle d’accès sur l’ensemble du bâti principal.
basculez le couvercle d’accès pour permettre d’avoir
2.
accès au disque. Faites tourner le disque de sorte que les
boulons qui retiennent les lames de déchiqueteuse soient
accessibles.
Installer le verrou de disque (Section 5.2). Le disque
3.
empêche maintenant le retrait des lames. Pour avoir accès
aux lames restantes, retirez le poinçon ou le tournevis et
repositionnez le disque. Remettez le poinçon ou le tournevis
dans le trou du verrou de disque.
Retirez les deux boulons retenant la lame sur le disque.
4.
La visserie peut être réutilisée. Procédez de même pour
l’autre lame.
Les lames sont dotées de deux bords et peuvent être
5.
inversées une fois avant d’être affûtées.
5.3 LAmeS de dÉCHIqUeTAGe
5.2 VeRROU de dISqUe
Suivre les étapes ci-dessous pour installer le verrou de disque:
Il y a un trou dans le chapeau d’arbre, l’arbre de vérin de 1.
disque et un trou correspondant dans le support monté sur
le côté avant du palier de disque.
Faites tourner l’ensemble de disque jusqu’à ce que le trou
2.
sur l’arbre de vérin de disque s’aligne avec les trous dans
le chapeau et le support d’arbre de disque.
Installez un poinçon ou un tournevis dans le chapeau d’arbre
3.
de disque, le support et l’arbre.
Retirez le poinçon ou tournevis quand le service et/ou
4.
l’entretien est achevé.
ENSEMBLE DE
DISQUE
TROU DE VERROU
DE DISQUE
CHAPEAU
D’ARBRE
TROU CORRESPONDANT
SUR L’ARBRE DE VÉRIN DE DISQUE

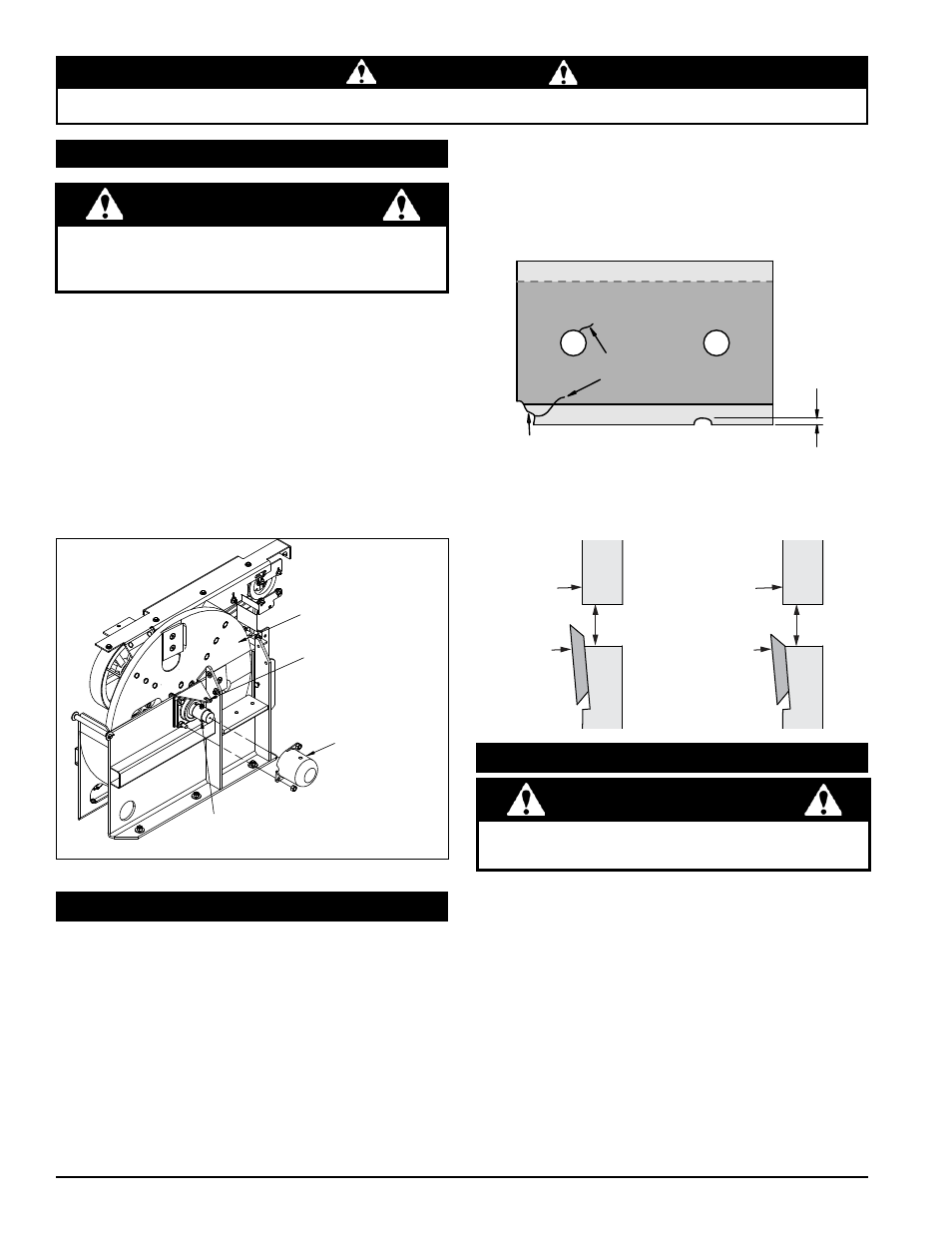

Figure 5.1 – Verrou de disque
L’ensemble de disque possède un mécanisme de verrouillage.
Quand on travaille sur l’ensemble de disque, le mécanisme
de verrouillage doit être utilisé à tous moments.
AVeRTISSemeNT
5.4 eNLeVeR LeS LAmeS
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VeRIFIeZ L’eTAT deS LAmeS TOUTeS LeS 5-15
HeUReS d’UTILISATION eT AIGUISeZ-LeS SI beSOIN.
Un code orange sur le voyant du dispositif de commande clignote
toutes les 15 heures pour vous rappeler de vérifier les lames de
la déchiqueteuse. Pour remettre le dispositif de commande à
zéro, consultez la partie 7.3.
Vos lames ont besoin d’être aiguisées si :
La machine vibre excessivement au moment de l’alimentation •
des branches.
Les branches de petit diamètre ne s’alimentent pas automa-
•
tiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il •
s’agit de branches vertes.
avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
Vous observez des fissures, coins cassés ou entailles de •
plus de 1/8 po. (voir ci-dessous).
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
La base du bord tranchant est usée ou aiguisée de façon •
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
Les lames de déchiquetage sont tranchantes ! Faites attention
quand en travaillant sur la machine pour éviter les blessures.
