DÉCHIQUETEUSE 8 poUCES A pLATEAU ToURNANT 6
Section
ASSembLAGe
2.1 PNeUS eT jANTeS
2.2 ATTeLAGe de RemORqUe
2
ImPORTANT
Montez les pneus et jantes sur l’essieu en utilisant les écrous 1.
de roue.
attachez les supports de garde-boue à la remorque en
2.
utilisant trois boulons à six pans 1/2” x 3-1/2”, rondelles
et écrous.
attachez les garde-boue aux supports de garde-boue en
3.
utilisant quatre boulons de carrosserie 3/8” x 1”, rondelles et
écrous.
mOdÈLeS eUROPÉeN:
Vissez le faisceau électrique à travers le tube d’attelage et 1.
faites glisser le tube d’attelage dans le châssis de remorque.
attachez-le de façon sûre en utilisant deux boulons 1/2” x
4-1/2”, rondelles et écrous (fournis dans le nécessaire du
propriétaire.)
Faites glisser l’accouplement d’attelage sur le tube d’attelage
2.
à partir du haut et attachez-le de façon sûre en utilisant des
boulons 1/2”, écrous et rondelles.
Vissez le faisceau électrique à travers la boucle de métal sur
3.
le dessous de l’accouplement.
2.3 STAbILISATeURS ARRIÈRe
V é r i f i e z q u e l e
stabilisateur arrière
est installé. Pour
installer le stabilisateur
arrière, faites glisser le
stabilisateur dans le
support correspondant
sous l’arrière du châssis
de la déchiqueteuse.
ajustez le stabilisateur
et attachez-le de
façon sûre à l’aide de
la goupille à déclic
fournie.
mOdÈLeS NON-eUROPÉeN:
Visser le faisceau électrique à travers le tube d’attelage et faire
glisser l’attelage dans le châssis de remorque. L’attacher de façon
sûre en utilisant deux boulons 1/2” x 4-1/2”, rondelles et écrous
(fournis dans le nécessaire du propriétaire).
AVeRTISSemeNT
ne faites pas fonctionner cette unité sans avoir Installé
correctement la trémie de déchiqueteuse. Les lames rotatives
de coupe peuvent causer des blessures sérieuses.
2.4 GOULOTTe de dÉCHIqUeTeUSe
Montez la goulotte de déchiqueteuse sur le bâti de déchiqueteuse
en utilisant huit boulons 3/8” x 1” et des écrous de blocage. Utiliser
trois boulons de chaque côté et deux sur la partie inférieure
(Figure 2.2.).
Pour introduire les boulons du haut, faites tourner le rouleau
d’alimentation jusqu’à ce que les encoches (une de chaque côté)
sur le rouleau d’alimentation soient alignées avec les trous des
boulons supérieurs.
branchez les trois fils de la goulotte d’alimentation aux
connecteurs situés sous le rouleau d'alimentation.

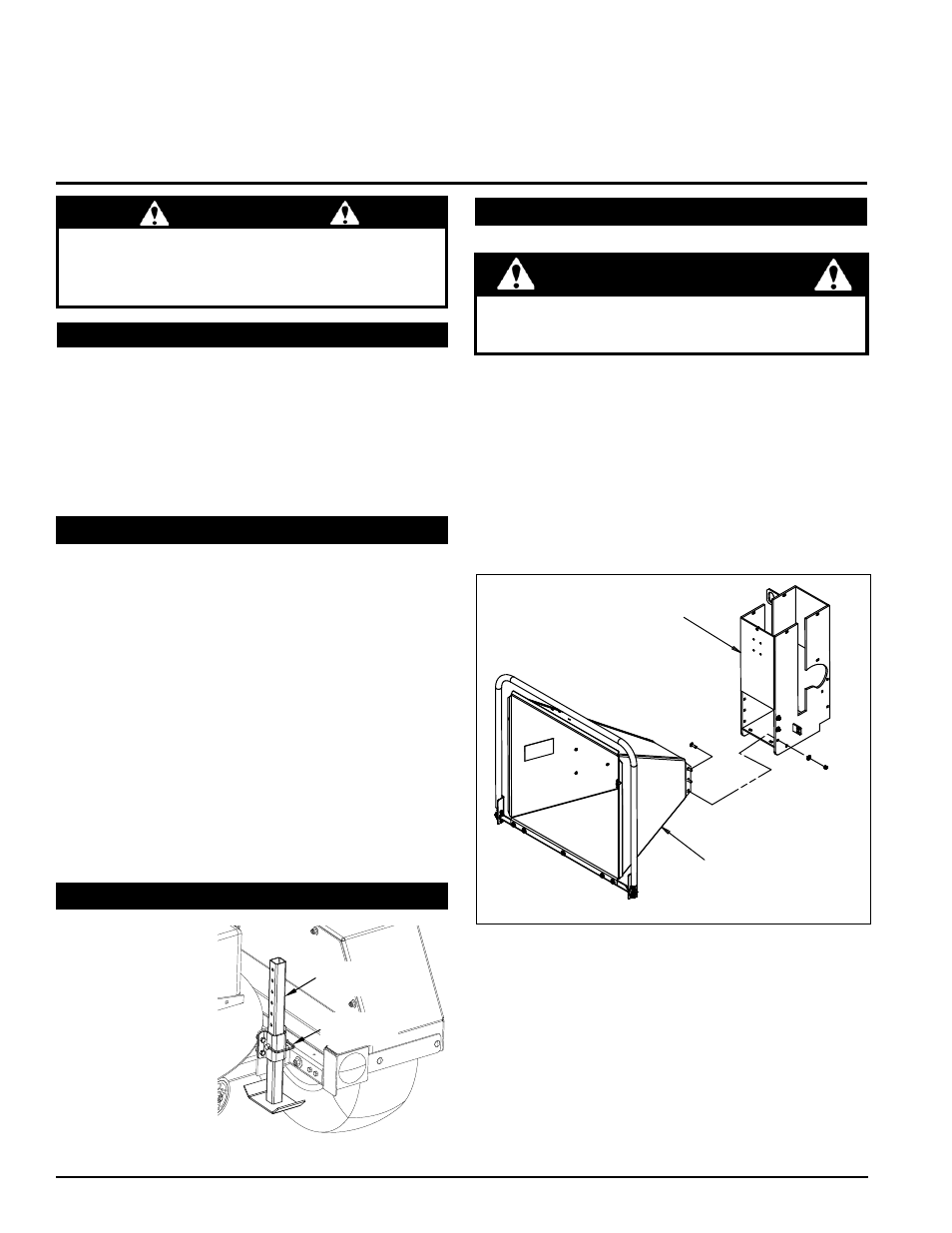

Figure 2.2 – Ensemble de goulotte de déchiqueteuse
GOULOTTE DE DÉCHIQUETEUSE
ALIMENTATION HYDRAULIQUE
STABILISATEUR
ARRIÈRE
GOUPILLE
ÉLASTIQUE
Figure 2,1
Si des boulons ou des écrous sont tombés dans la machine,
il est important de les enlever avant de démarrer la machine.
Retirez ces articles de la zone de la broyeuse en enlevant
l’écran protecteur d’évacuation.
