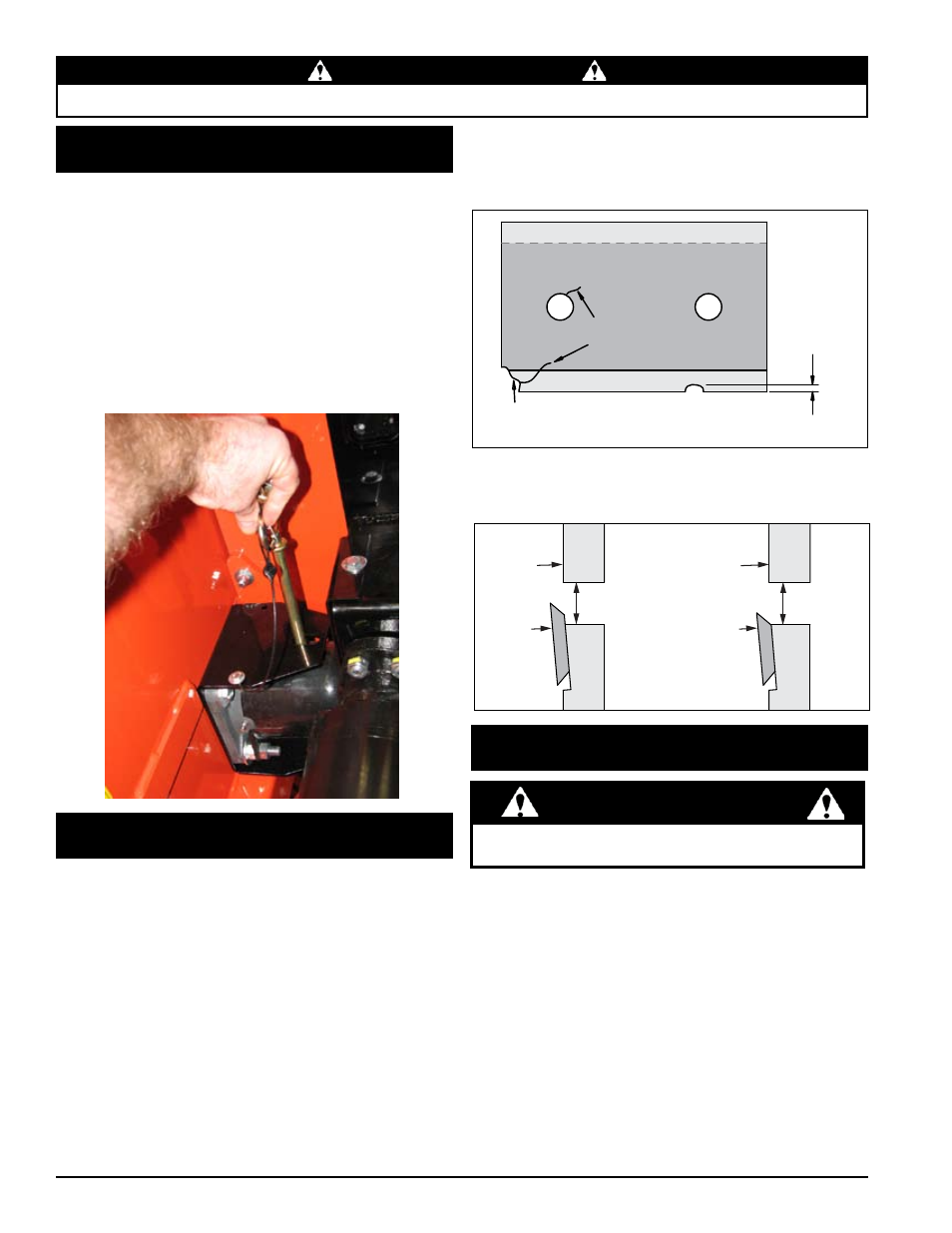

16 DÉCHIQUETEUSE À PRISE DE FORCE 540
SeRVICe & enTReTIen
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
mISe eN GARde
NOUVELLE
LAME
FENTE DE
DECHIQUETAGE
FENTE DE
DECHIQUETAGE
DISQUE
DE LA
DECHIQUETEUSE
DISQUE
DE LA
DECHIQUETEUSE
LA LAME EST
TROP COURTE
ET DOIT ETRE
REMPLACEE
5.2 eNTReTIeN de LA LAme de LA
deCHIqUeTeUSe
ENTAILLE
SUPERIEURE
A 1/8 PO.
FISSURE
SUPERIEURE
A 1/8 PO.
COIN
CASSE
5.1 INSTALLATION dU dISPOSITIF de
bLOCAGe de dISqUe
Lorsque vous travaillez sur le disque de la déchiqueteuse, utilisez
le dispositif de blocage pour maintenir le disque en place. Suivez
les étapes ci-dessous :
Ouvrez en l’inclinant le couvercle d’accès au rotor pour 1.
exposer le disque de la déchiqueteuse.
Retirez la goupille de sa position de rangement et insérez-la
2.
dans l'orifice de la partie supérieure de l’arbre.
Faites tourner le disque de la déchiqueteuse jusqu’à ce que la
3.
goupille glisse à fond dans la partie supérieure de l’arbre.
Une fois l’entretien terminé, retirez la goupille et remettez-la
4.
en position de rangement.
Les lames de la déchiqueteuse s’émoussent avec le temps.
Le déchiquetage devient alors difficile et la machine travaille
plus dure . VeRIFIeZ L’eTAT deS LAmeS TOUTeS LeS 5-15
HeUReS d’UTILISATION eT AIGUISeZ-LeS SI beSOIN.
Le témoin de contrôle clignotera couleur orange toutes les
15 heures pour vous rappeler d’inspecter les lames de la
déchiqueteuse. Pour remettre le contrôleur à zéro, référez-vous
à la section 6.
Vos lames ont besoin d’être aiguisées si :
La machine vibre excessivement au moment de l’alimentation •
des branches.
Les branches de petit diamètre ne s’alimentent pas
•
automatiquement.
Si les copeaux sont inégaux ou effilochés, surtout quand il
•
s’agit de branches vertes.
Avant d’aiguiser les lames, vérifiez s’il y a des dommages
permanents. Remplacez les lames si :
Vous observez des fissures, coins cassés ou entailles de plus •
de 1/8 po. (voir ci-dessous).
La base du bord tranchant est usée ou aiguisée de façon •
qu’elle ne dépasse pas de la fente de déchiquetage (voir
ci-dessous).
mISe eN GARde
5.3 ReTRAIT deS LAmeS de LA
deCHIqUeTeUSe
Les lames de déchiquetage sont tranchantes ! Faites attention
quand en travaillant sur la machine pour éviter les blessures.
Retirez les deux boulons de 3/8 po situés sur le couvercle 1.
d’accès au rotor.
Inclinez le couvercle pour l’ouvrir et accéder au rotor. Tournez
2.
le rotor de manière que les boulons retenant les lames soient
accessibles.
Fixez le rotor en place en installant le dispositif de blocage
3.
de disque.
Retirez les deux boulons retenant la lame sur le disque. La
4.
visserie peut être réutilisée. Procédez de même pour l’autre
lame.
Les lames sont dotées de deux bords et peuvent être
5.
inversées une fois avant d’être affûtées.
Placez une lame sur le disque et fixez-la à l’aide de la visserie
6.
d’origine : deux (2) boulons M16 x 2.0 et rondelles de 5/8 po.
Serrez les boulons à 162 NM (120 pi-lb). Procédez de même
pour l’autre lame.
