7
FRANÇAIS
DÉCHIQUETEUSE À PRISE DE FORCE 540
ASSemblAge

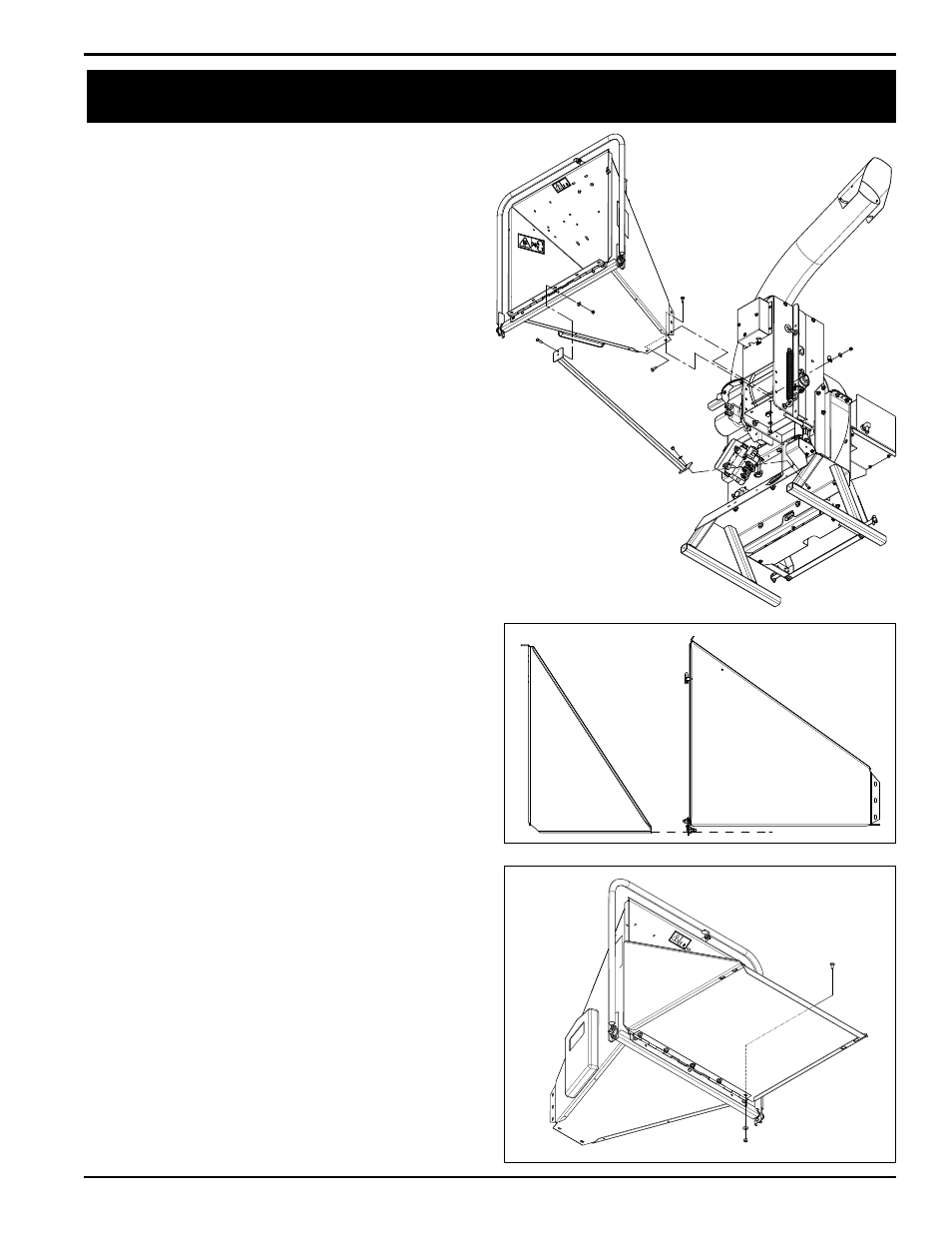

2.3 FIXATION de LA GOULOTTe –
mOdÈLeS À AVANCe HydRAULIqUe SANS bARRe de SÉCURITÉ
Sortez la déchiqueteuse de l’emballage. Placez la machine 1.
sur une surface horizontale avant de l’assembler. Pour les
couples de serrage recommandés des boulons et des vis
consultez le tableau de la section 7.
Fixez le support de la goulotte sur l’avant de la base de la 2.
déchiqueteuse à l’aide d’un (1) boulon hexagonal de 3/8 x 1
po, d’une rondelle et d’un écrou.
Fixez la goulotte de la déchiqueteuse sur le rouleau 3.
d’alimentation à l’aide de huit (8) boulons de carrosserie
de 3/8 po x 1 1/2 po, de rondelles et d’écrous. Insérez les
boulons depuis l’intérieur de la goulotte. Ne les serrez pas
à fond pour le moment.
Fixez le support sur la goulotte à l’aide de la visserie existante 4.
passant dans le trou central de la charnière du plateau de
rallonge.
Inclinez le plateau de rallonge vers le haut et faites-le glisser 5.
par-dessus la goulotte de la déchiqueteuse comme illustré
ici. Veillez à placer le rebord du plateau derrière celui de la
goulotte.
Insérez cinq (5) boulons de carrosserie de 3/8 x 1 po dans les 6.
cinq trous extérieurs du plateau de rallonge et de la charnière.
Ajustez le plateau de manière à ce qu’il puisse se bloquer en
position verticale avec la goupille de blocage sur la goulotte.
Immobilisez les boulons à l’aide de rondelles et d’écrous.
Serrez les huit boulons maintenant la goulotte en 7.
place.
Connectez les trois câbles sortant de la goulotte d’alimentation 8.
aux connecteurs situés sous le rouleau d’alimentation, en
faisant coïncider les couleurs des attaches.
