8 DÉCHIQUETEUSE À PRISE DE FORCE 540
ASSemblAge

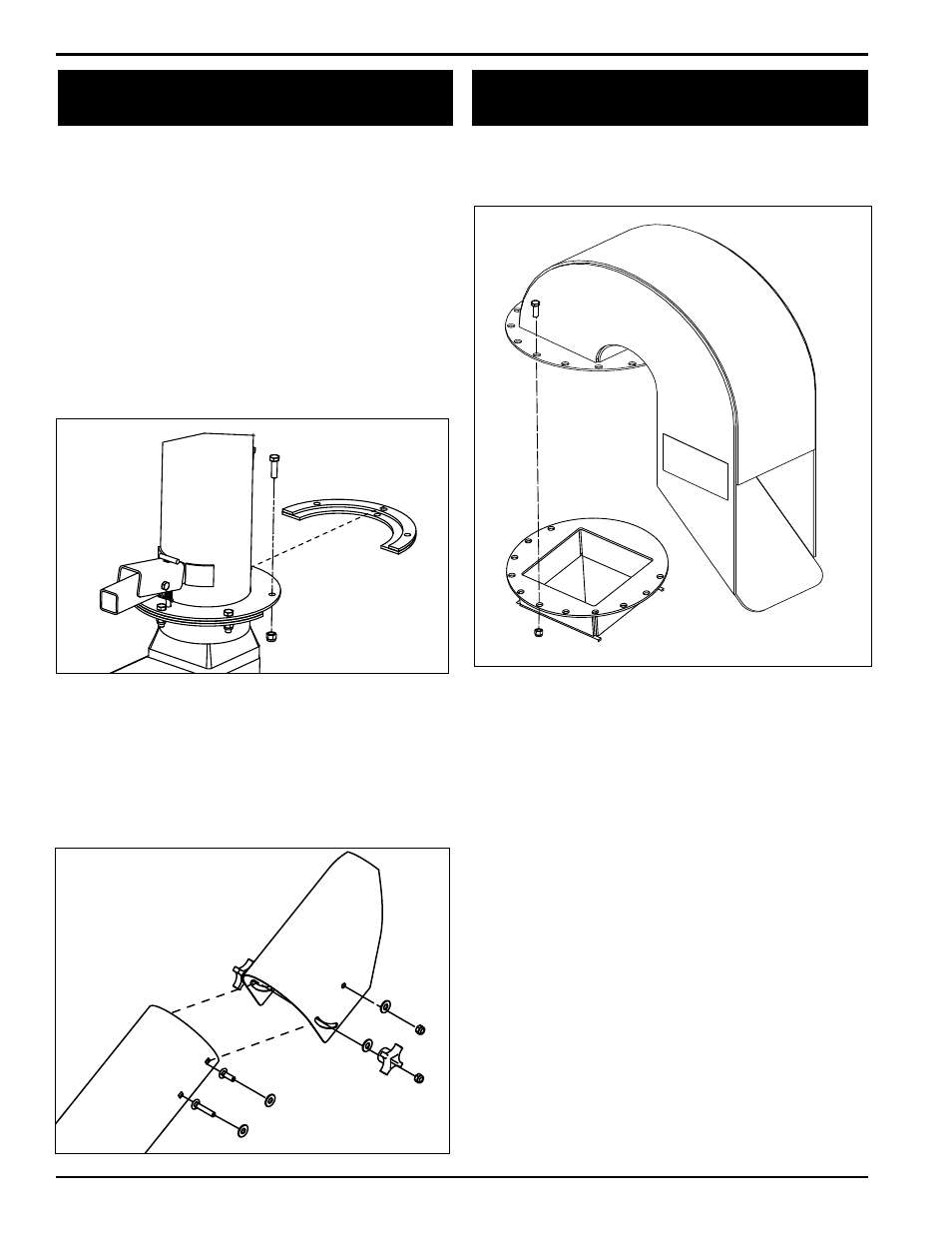

2.5 FIXATION dU TUbe de dÉCHARGe –
mOdÈLe CHF9540H
2.4 FIXATION dU TUbe de dÉCHARGe –
mOdÈLeS CH8540 eT CH9540H
Déboulonnez un côté de la pièce d’écartement et de l’attache 1.
du tube de décharge.
Faites glisser le tube sur la bride de montage du châssis 2.
de la déchiqueteuse. L’attache du tube de décharge doit
glisser sous le rebord de la bride. Serrez les boulons pour
l’immobiliser.
Boulonnez la deuxième moitié de la pièce d’écartement et 3.
l’attache sur le tube de décharge.
Graissez la bride du tube de décharge. 4.
Faites tourner le tube de 360 degrés et bloquez-le à l’aide 5.
de la goupille de blocage pour vous assurer qu’il est
correctement monté.
Fixez le déflecteur sur le tube de décharge. Connectez le 6.
déflecteur à l’aide de deux (2) boulons de carrosserie de 3/8
po x 2 po passant par le trou inférieur du tube de décharge.
Faites passer ces boulons à travers l’intérieur du tube, la
partie supérieure du déflecteur, la rondelle, le bouton, puis
l’écrou. Terminez en boulonnant le déflecteur sur le tube à
l’aide de deux (2) boulons de carrosserie de 3/8 po x 1 po
passant par le trou supérieur du tube de décharge.
Boulonnez le tube de décharge sur la bride de montage à l’aide
des huit (8) boulons de 3/8 po x 7/8 po, écrous et rondelles. Insérez
les boulons dans un trou sur deux.
