19
FRANÇAIS
DÉCHIQUETEUSE À PRISE DE FORCE 540
SERVICE & ENTRETIEN
AvAnt d’inspecter ou de répArer une pièce de cette mAchine, coupez lA source d’AlimentAtion, déconnectez le câble de lA bougie
d’AllumAge et Assurez-vous que toutes les pièces en mouvement se sont immobilisées.
MISE EN GARDE

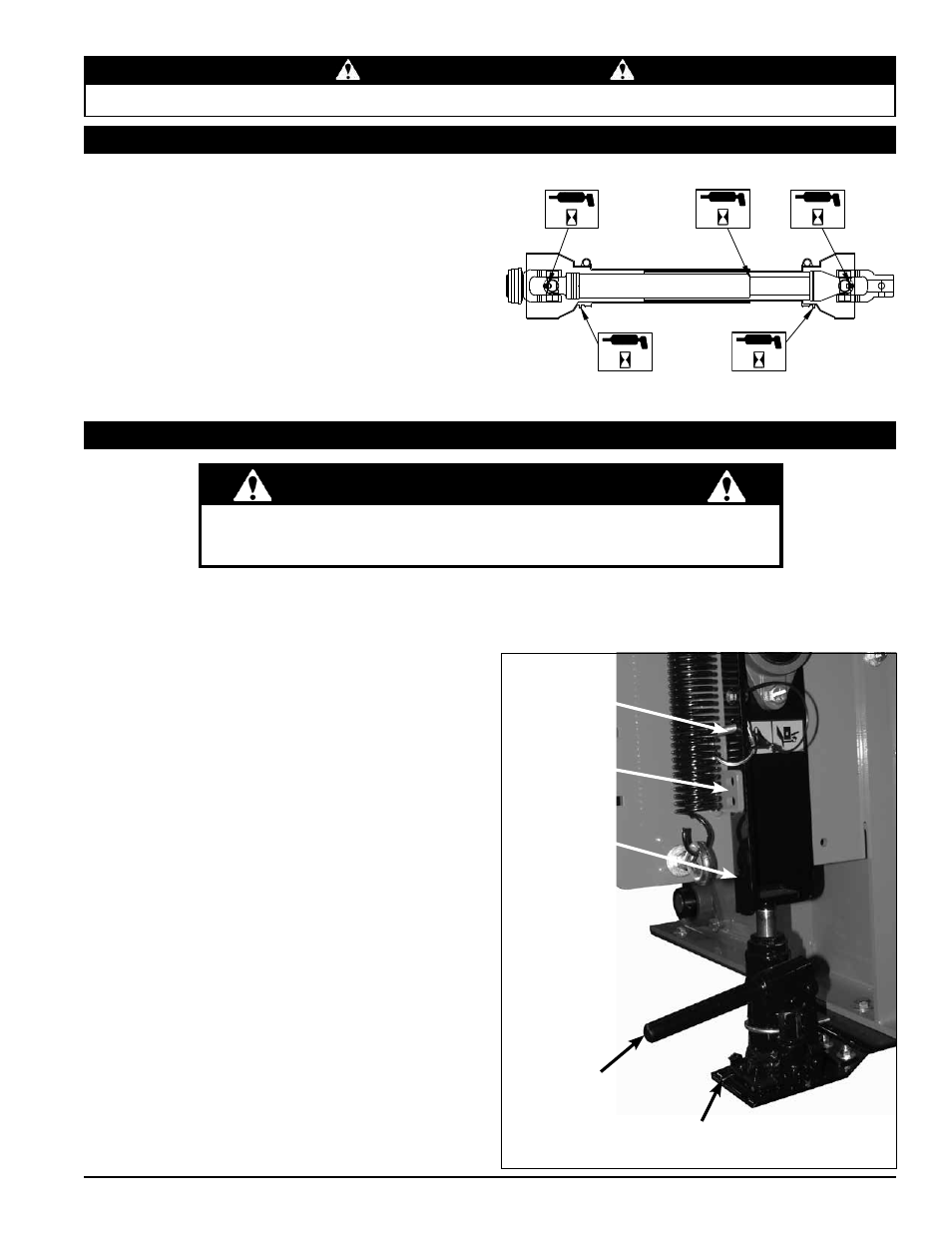

5.8 NETTOYAGE D’UN ROTOR OBSTRUÉ
8 h 8 h 8 h
8 h 8 h
5.7 LUBRIFICATION DE LA PRISE DE FORCE
1. Toutes les huit heures, lubrifiez les tourillons de la prise de
force. Assurez-vous que la graisse entre dans les quatre
paliers.
2. Toutes les huit heures, lubrifiez les tubes intérieurs de la prise
de force. Les pièces télescopiques doivent être lubrifiées
pour fonctionner correctement. Les pièces télescopiques
sans raccords doivent être séparées et graissées à la main
avec un pinceau.
3. Toutes les huit heures, lubrifiez le palier de retenue du
dispositif de protection de la prise de force. Les raccords
filetés moulés situés sur la protection près de chaque palier
sont destinés à servir de graisseurs et doivent être lubrifiés
toutes les huit heures de fonctionnement.
Si la machine devient obstruée, levez la poignée d’engagement, arrêtez le moteur, débrancher
le fil de bougie et laissez la machine venir à un arrêt complet avant d’enlever les débris. Ne
faites pas fonctionner la machine sans les protecteurs et écrans corrects en place.
AVERTISSEMENT
L’introduction de matériau trop grand ou en trop grand nombre
en même temps peut obstruer la déchiqueteuse. Pour dégager
un disque obstrué, procédez de la manière suivante:
1. Relevez la poignée d’engagement et fermez l’interrupteur
à clé du moteur. Laissez toutes les pièces mobiles venir au
repos complet.
2. Retirez les deux boulons de 3/8” qui retiennent le couvercle
d’accès sur le bâti de déchiqueteuse et soulevez le couvercle
d’accès.
3. Retirez la goupille d’arrêt de sa position de rangement (voir
ci-dessous).
4. Tournez le clapet de non-retour dans le sens horaire pour
engager la pompe de vérin.
5. Pompez à l’aide de la poignée pour relever le rouleau
d’alimentation jusqu’à ce que la position de la goupille d’arrêt
s’aligne avec l’un des trous de console de support.
6. Immobilisez la position en mettant la goupille d’arrêt à travers
la console de support et la position de goupille d’arrêt.
7. Effectuez un nettoyage pour enlever les débris du disque de
déchiqueteuse, tournez le disque à la main pour vous assurer
qu’il est libre de tourner. Faites attention à éviter les lames
de déchiqueteuse lors de l’enlèvement des débris.
8. Retirez la goupille d’arrêt et remettez-la dans sa position
de rangement. EN LAISSANT LA GOUPILLE D’ARRÊT
DANS TOUTE AUTRE POSITION, ON PEUT GÊNER LE
FONCTIONNEMENT DU ROULEAU D’ALIMENTATION.
9. Tournez le clapet de non-retour dans le sens antihoraire pour
débrayer la pompe et abaissez le vérin.
10. Fermez le couvercle d’accès et remettez les boulons en
place.
Vérin de
rouleau
d'alimentation
Clapet de
non-retour
Goupille
d'arrêt en
position de
rangement
Console de
support
Position
de goupille
d'arrêt
11. Démarrez le moteur, abaissez la poignée d’engagement
lorsque le moteur tourne pour engager la courroie
d’entraînement. Recommencez le fonctionnement avec une
commande des gaz à ¼.
