6 DÉCHIQUETEUSE À PRISE DE FORCE 540
Partie
ASSEMBLAGE
2.1 FIXATION DE LA GOULOTTE – MODÈLES À AVANCE PAR GRAVITÉ
2
2.2 FIXATION DE LA GOULOTTE – MODÈLES À AVANCE HYDRAULIQUE AVEC BARRE
DE SÉCURITÉ
1. Sortez la déchiqueteuse de l’emballage. Placez la machine sur une surface horizontale avant de l’assembler. Pour les couples
de serrage recommandés des boulons et des vis consultez le tableau de la section 7.
2. Montez la goulotte de la déchiqueteuse sur le support de montage du châssis à l’aide de huit (8) boulons de 3/8 po x 1 1/2 po et
de contre-écrous. Utilisez trois boulons de chaque côté et deux en bas.
3. Pour les modèles à plateau de rallonge : fixez le plateau sur la goulotte à l’aide de cinq (5) boulons de 3/8 po x 1 po et
d’écrous.
1. Sortez la déchiqueteuse de
l’emballage. Placez la machine
sur une surface horizontale avant
de l’assembler. Pour les couples
de serrage recommandés des
boulons et des vis consultez le
tableau de la section 7.
2. Fixez le support de la goulotte
sur l’avant de la base de la
déchiqueteuse à l’aide d’un (1)
boulon hexagonal de 3/8 x 1 po,
d’une rondelle et d’un écrou.
3. Fixez la goulotte de la déchiqueteuse sur
le rouleau d’alimentation à l’aide de huit (8)
boulons de carrosserie de 3/8 po x 1 1/2
po, de rondelles et d’écrous. Insérez les
boulons depuis l’intérieur de la goulotte.
4. Fixez le support sur la goulotte à l’aide de la visserie existante
passant dans le trou central de la charnière du plateau de
rallonge.
5. Connectez les trois câbles sortant de la goulotte d’alimentation
aux connecteurs situés sous le rouleau d’alimentation, en
faisant coïncider les couleurs des attaches.
6. Branchez le faisceau de câbles de la barre de sécurité sur
les prises de couleurs correspondantes du châssis de la
déchiqueteuse

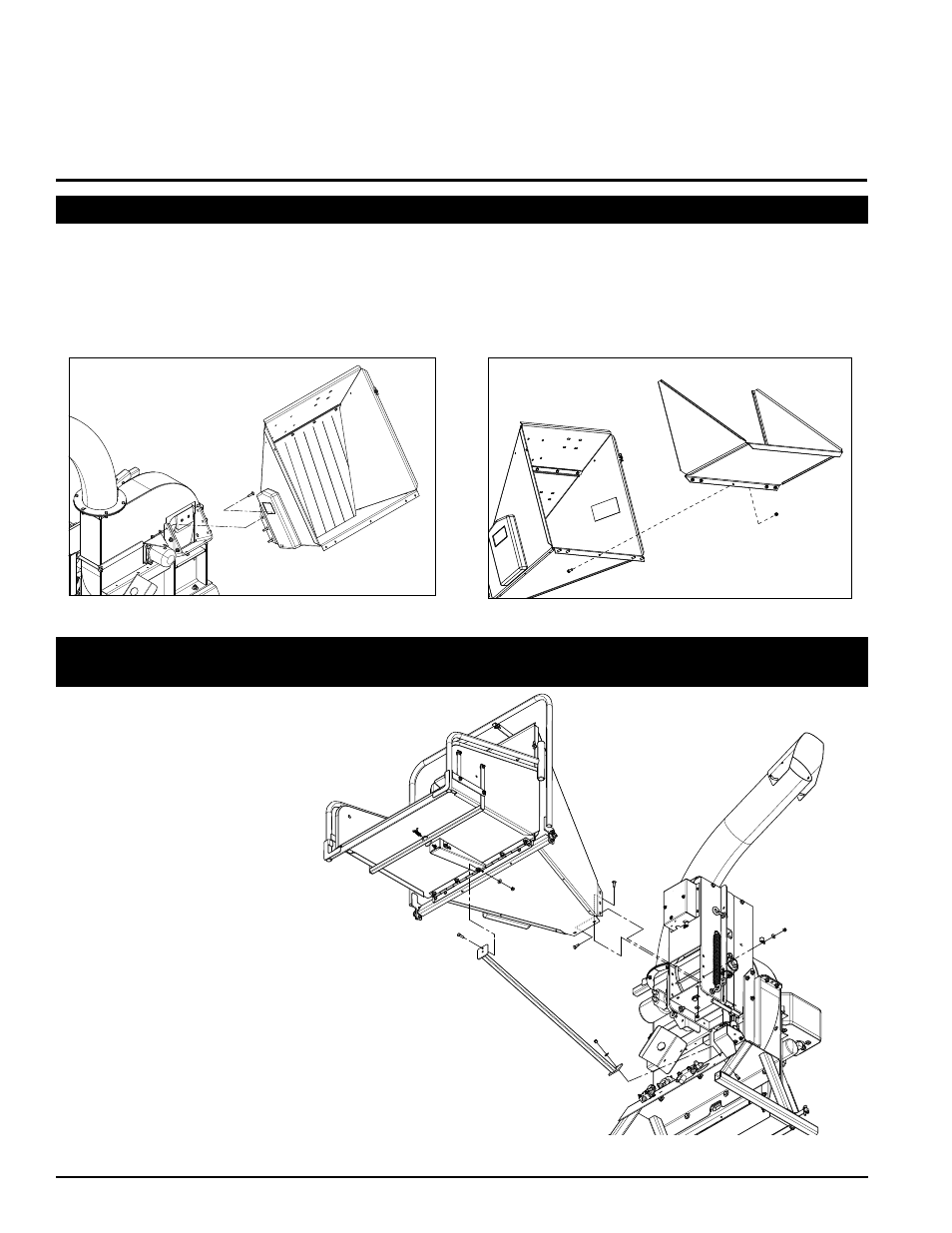

Figure 2.1. Figure 2.2.
Figure 2.3
