8 DÉCHIQUETEUSE À PRISE DE FORCE 540
AssemblAge
2.5 FIXATION DU TUBE DE DÉCHARGE –
MODÈLE CHF9540H
2.4 FIXATION DU TUBE DE DÉCHARGE –
MODÈLES CH8540 ET CH9540H
Boulonnez le tube de décharge sur la bride de montage à l’aide
des huit (8) boulons de 3/8 po x 7/8 po, écrous et rondelles. Insérez
les boulons dans un trou sur deux.
Gardez les écrous aussi serrés que possible tout en permettant
à la goulotte d’évacuation de tourner librement.
NOTE

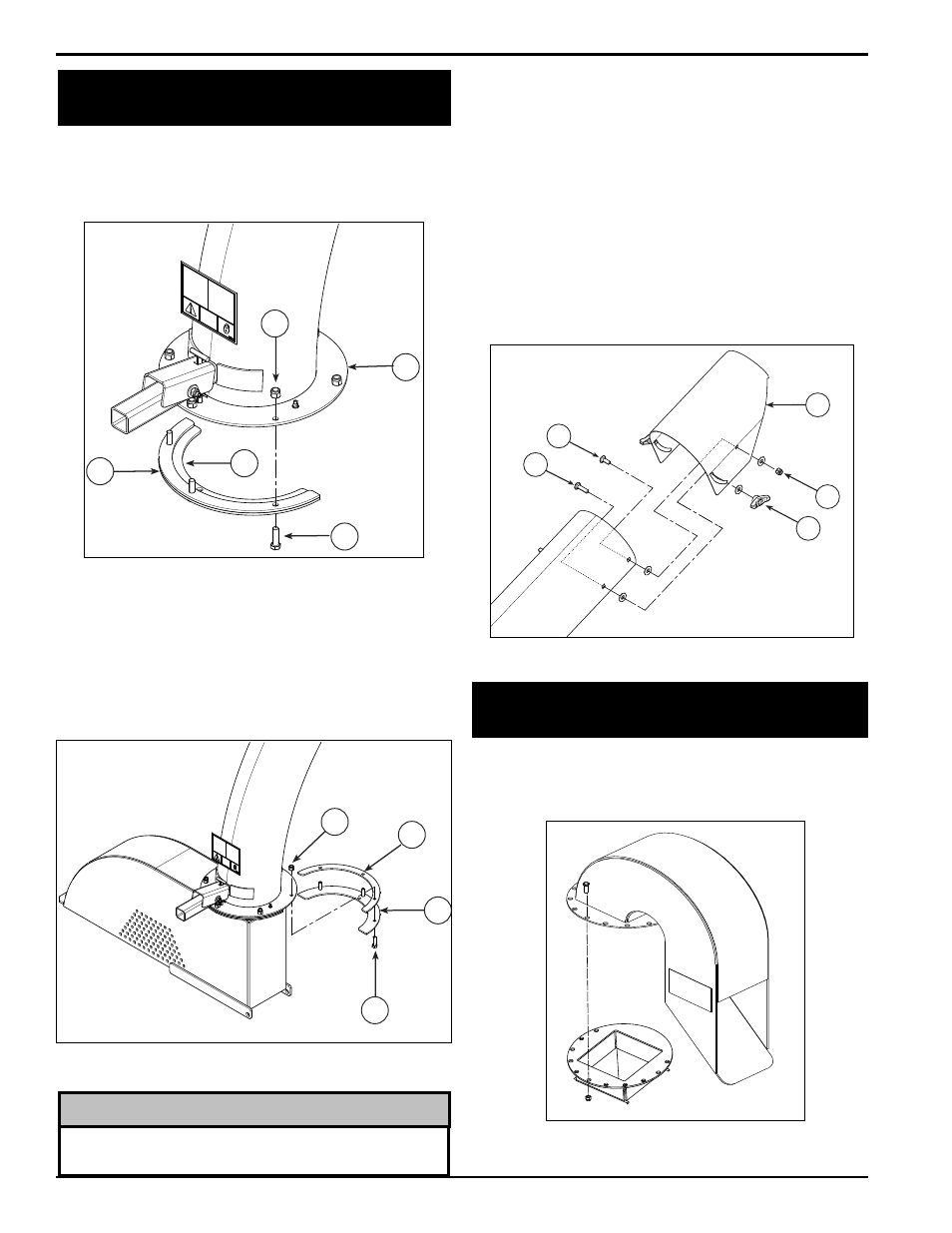

Figure 2.7 – Ensemble de goulotte d’évacuation
Figure 2.9 – Ensemble de déflecteur
Figure 2.10 – Ensemble de déflecteur
Figure 2.8 – Ensemble de goulotte d’évacuation
1. Fixez un anneau de support (1) et un anneau d’écartement
(2) sur la base du tube de décharge (3) à l’aide de trois
boulons (4) de 3/8 x 1 1/4 po et d’écrous Nylock (5). Serrez
en laissant un écart de 1/16 po pour permettre le montage
sur la bride. Voir la Figure 2.7.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
2. Faites glisser le tube sur la bride de montage du châssis
de la déchiqueteuse. L’anneau de support (1) du tube de
décharge doit glisser sous le rebord de la bride. Serrez les
boulons et les écrous pour l’immobiliser.
3. Installez la deuxième moitié de la pièce d’écartement (2) et
de l’anneau de support (1) sur le tube de décharge à l’aide
des boulons (4) de 3/8 x 1 1/4 po et des écrous Nylock (5).
4. Graissez l’embout de graissage situé à la base de la goulotte
pour la lubrifier. Faites tourner la goulotte et graissez-la
jusqu’à ce qu’elle tourne librement.
5. Faites tourner le tube de 360 degrés et bloquez-le à l’aide
de la goupille de blocage pour vous assurer qu’il est
correctement monté.
6. Fixez le déflecteur (6) sur le tube de décharge. Pour
connecter le déflecteur, faites passer deux boulons (7) de 3/8
x 1 1/2 po dans le trou inférieur du tube de décharge. Faites
passer ces boulons à travers l’intérieur du tube, la rondelle,
le déflecteur, la rondelle, puis le bouton (8).
7. Terminez en boulonnant le déflecteur sur le tube à l’aide
de deux boulons (9) de 3/8 x 1 po insérés dans le trou à
l’extrémité du tube de décharge, puis fixez avec des rondelles
de 3/8 po et des écrous Nylock (10).
