Dépannage de l’afficheur

Code

Description

8

8

8

Test de 7 segments (maintenu pendant 2 secondes)

t

S

t

Test initial en cours (durée de 60 secondes)

P

A

S

Tous les tests ont été réussis

E

A

A

Échecs de tests signalés

D

0

1

Erreur de la fibre optique au port A

D

0

2

Erreur de la fibre optique au port B

D

0

3

Erreur à l’entrée RJ45 (port A)

D

0

4

Erreur à la sortie RJ45 (port B)

D

0

5

Erreur ProLink5 (SATA) au port A

D

0

6

Erreur ProLink5 (SATA) au port B

Si aucun message d’erreur ne s’affiche, renvoyer le RPL à Daktronics pour une réparation ou un
remplacement.

11.4 Diagnostics du module et de l’alimentation

Chaque module dans un afficheur GalaxyPro

MD

GP3 possède un bloc alimentation qui y est fixé.

Chaque bloc d’alimentation fournit de l’énergie seulement au module auquel il est connecté. Les
modules de l’afficheur sont équipés d’un indicateur d’état DEL qui peut aider à diagnostiquer les
problèmes éventuels. En fonctionnement normal, l’indicateur d’état DEL doit clignoter une fois
toutes les 4 secondes.

Auto-test du module

Si un module est éteint, mais qu’il reçoit une alimentation, exécuter un auto-test de module afin
de diagnostiquer une défaillance du module ou du câble SATA. Pour effectuer un auto-test,
suivre les étapes ci-dessous.

1. Connecter un câble SATA au

port A et au port B du module,
tel qu’illustré à la

Figure 26.

2. Couper l’alimentation au

bloc d’alimentation pendant
10 secondes.

3. Rétablir l’alimentation pour

démarrer l’auto-test.

4. Vérifier que le module exécute

un auto-test.

Retirer le câble SATA et couper/
rétablir l’alimentation au module afin
d’arrêter l’auto-test.

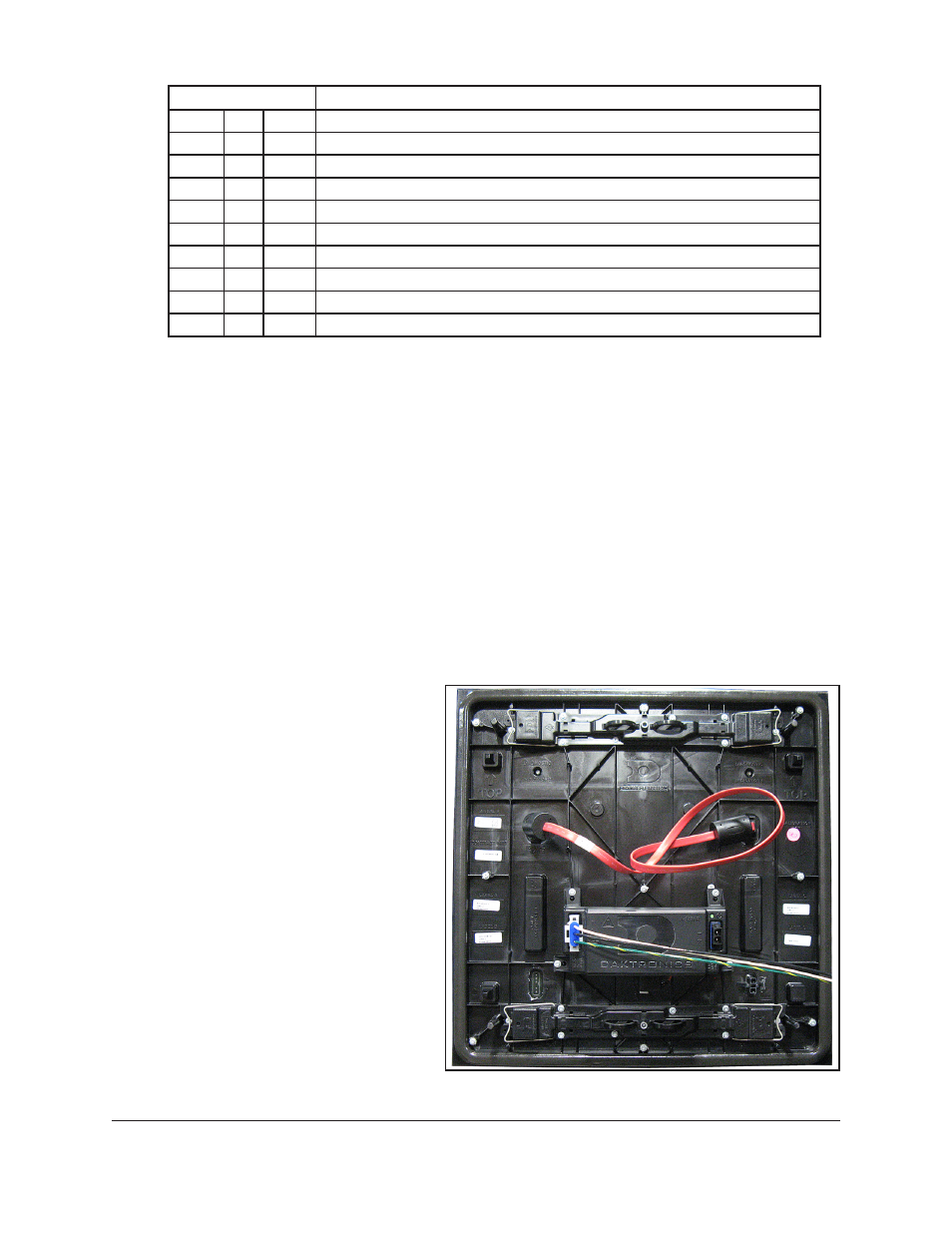

Figure 26 : Auto-test du module
