8 Jonction des sections
5. Abaisser lentement la section supérieure jusqu’à ce qu’elle repose sur la partie inférieure et
que la clé de jonction soit en prise.
6. Commençant à
une extrémité de
l’afficheur, utiliser
l’outil de jonction
pour amener la partie
supérieure dans la
partie inférieure
jusqu’à ce que la
clé de jonction soit
pleinement en prise,
tel qu’illustré à la
Figure 7.
7. S’assurer que les
sections de l’afficheur
sont alignées et que les
DEL sont également
bien alignées.
8. Fixer les éclisses et
les pinces en T de
jonction le long de la
jonction de la section,
tel qu’illustré à la
Figure 8. Utiliser une
clé à chocs ou à cliquet
de
11 /
16
po pour serrer
tous les écrous sur
les pinces en T de
jonction.
Section
supérieure
Section
inférieure

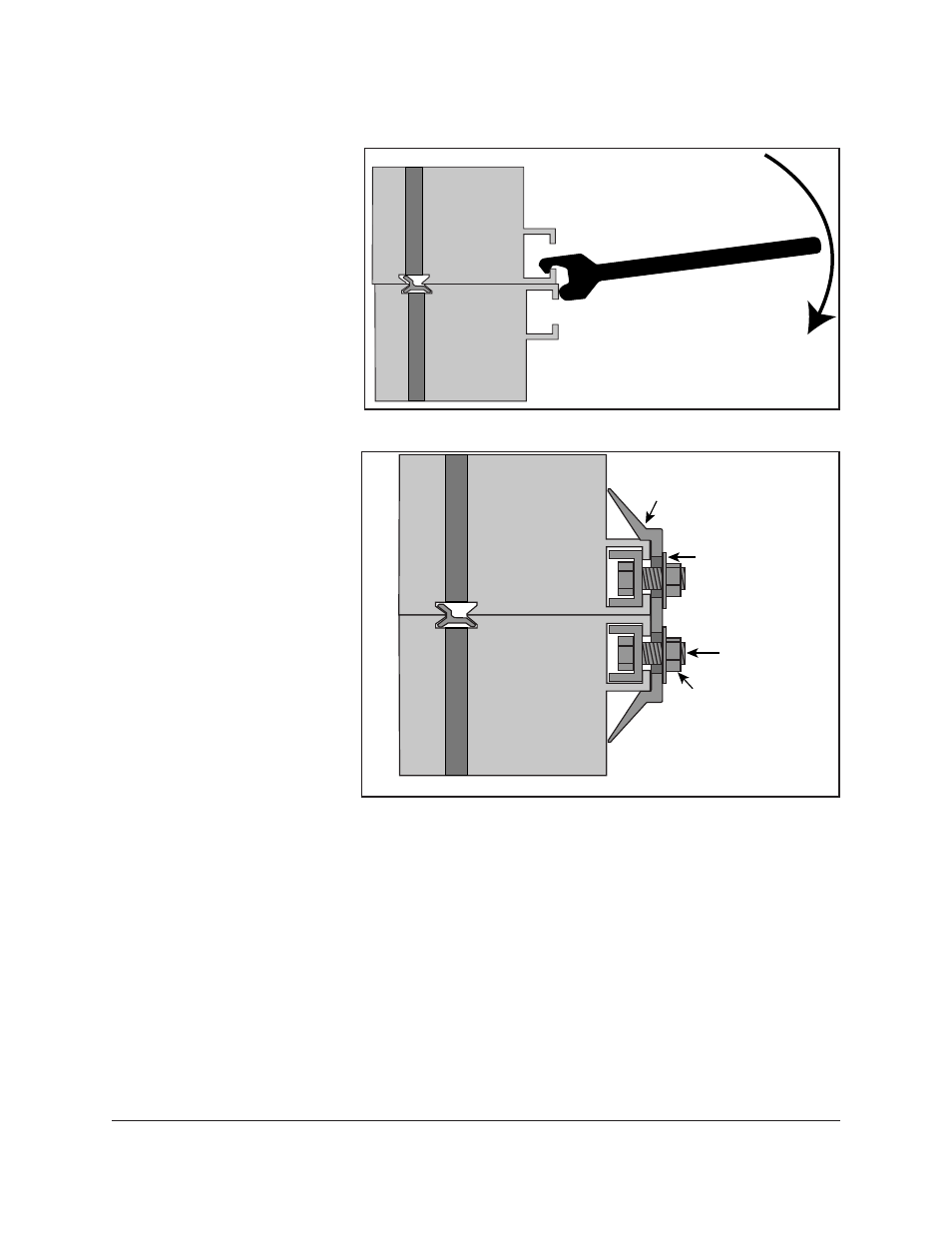

Figure 7 : Tirer les sections de l’afficheur pour qu’elles soient alignées
Éclisse
Boulon
Écrou
Rondelle
Face de l’af
ficheur
Section
supérieure
Section
inférieure
Figure 8 : Fixer les éclisses et les pinces en T.
