10 Installation électrique
7. Connecter le fil d’alimentation 1 (L1) sur la prise appropriée (ruban noir sur le câble).
8. Connecter le fil d’alimentation 2 (L2) sur la prise appropriée (ruban rouge sur le câble).
9. Connecter le neutre sur la prise appropriée (ruban blanc sur le câble).
10. Réinstaller le couvercle de l’enveloppe électrique à l’aide des quatre vis.
5.2 Installation de la mise à la terre
Les afficheurs GalaxyPro MD GP3 de Daktronics nécessitent une résistance de masse de 10 ohms ou
moins. Suivre les étapes ci-dessous pour connecter l’afficheur à une électrode de mise à la terre et
mesurer la résistance à la masse.
1. Installer une électrode
de mise à la terre (piquet
de terre, plaque de terre,
etc.) près de la base
de l’afficheur. Voir la
Figure 11 pour les lignes
directrices.
Remarque : chaque face
de l’afficheur nécessite une
électrode de mise à la terre.
2. Connecter un fil de cuivre
de l’électrode de mise à la
terre à la borne de mise à
la masse à l’arrière de
l’afficheur.
3. À l’aide d’une pince multimètre de terre, illustrée à
la Figure 12, mesurer la résistance de masse près de
l’électrode de mise à la terre. Si la valeur est supérieure
à 10 ohms, installer des électrodes de mise à la terre
supplémentaires.
4. Enterrer les câbles de cuivre ou les électrodes de mise à la
terre de manière à ce qu’ils soient sous le sol.
Points importants concernant la mise à la terre :
• Respecter les codes locaux et nationaux : le matériau d’une
électrode de mise à la terre diffère d’une région à l’autre
et dépend des conditions présentes au site. Consulter les
codes de l’électricité en vigueur.
• La structure de support ne peut pas être utilisée comme
une électrode de mise à la terre : la structure de support est
généralement noyée dans le béton, et si elle est noyée dans
la terre, l’acier est soit apprêté ou il devient corrodé, ce qui en fait un mauvais conducteur
de masse.
• Une électrode de mise à la terre pour chaque face d’afficheur
Primaire
Miroir
Borne de mise
à la terre de
l’afficheur
La connexion par
soudage thermique
est préférable
Conduit
Conducteur de terre
en cuivre (un par
face d’afficheur)
Tiges de mise
à la terre en cuivre
8 pi (2,5 m)
min.
8 pi (2,5 m)
min.

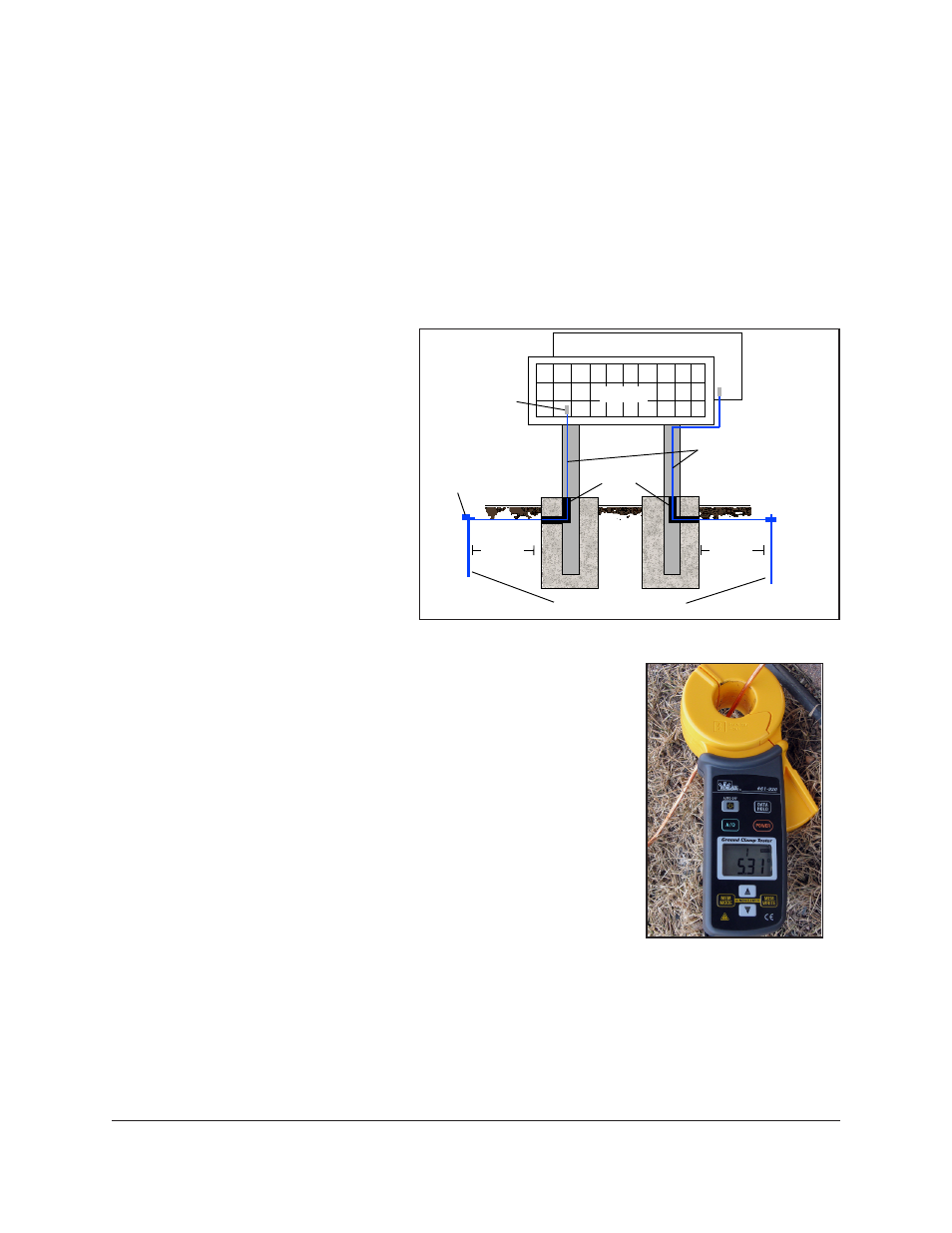

Figure 11 : Mise à la terre correcte de l’afficheur
Figure 12 : Mesurer la
résistance à la masse
