9 Installation électrique
Section 5 : Installation électrique
Cette section explique les étapes nécessaires pour réaliser les dernières connexions électriques à
l’afficheur depuis la source d’alimentation primaire. Pour les besoins en alimentation spécifiques à
l’afficheur, voir le dessin d’atelier ou l’étiquette à l’arrière de l’afficheur.
Bonnes pratiques lors de l’installation électrique
• Suivre toutes les instructions d’installation
• Acheminer l’alimentation à l’afficheur par le biais d’un sectionneur
• Fournir l’alimentation requise conformément aux besoins de l’afficheur
• Fournir un circuit séparé pour chaque afficheur
• Connecter chaque face d’afficheur à une électrode de mise à la terre dédiée
• Respecter tous les codes électriques locaux et nationaux
Choses à ne pas faire pour l’installation électrique
• Partager les circuits entre les afficheurs et autres appareils électriques
• Brancher l’afficheur sur une tension autre que celle indiquée sur l’étiquette du produit
• Connecter le neutre à la masse au sectionneur ou à l’afficheur
• Utiliser la structure de support de l’afficheur comme une électrode de mise à la terre
5.1 Raccordement de l’alimentation
1. Passer en revue les besoins en alimentation
de l’afficheur. Les besoins se trouvent sur le
dessin d’atelier de l’afficheur ou l’étiquette
à l’arrière de l’afficheur, tel qu’illustré à la
Figure 9.
2. Acheminer le conduit à partir du panneau
de distribution/déconnexion principal à
chaque entrée d’alimentation de l’afficheur.
Chaque section dispose d’une entrée
d’alimentation et nécessite un circuit dédié.
3. Retirer les quatre vis qui fixent la porte
d’accès de l’entrée d’alimentation.
4. Connecter le conduit à la bague rigide de
2 pouces (5 cm) à la gauche de la boîte
d’entrée d’alimentation.
5. Faire passer le câble d’alimentation
du conduit dans la boîte d’entrée
d’alimentation.
6. Connecter le fil de mise à la terre sur la
prise appropriée (fil vert), tel qu’illustré
à la
Figure 10.
Remarque : utiliser une clé à tête
hexagonale de
3 /
16
po pour serrer les vis
qui maintiennent les câbles en place.

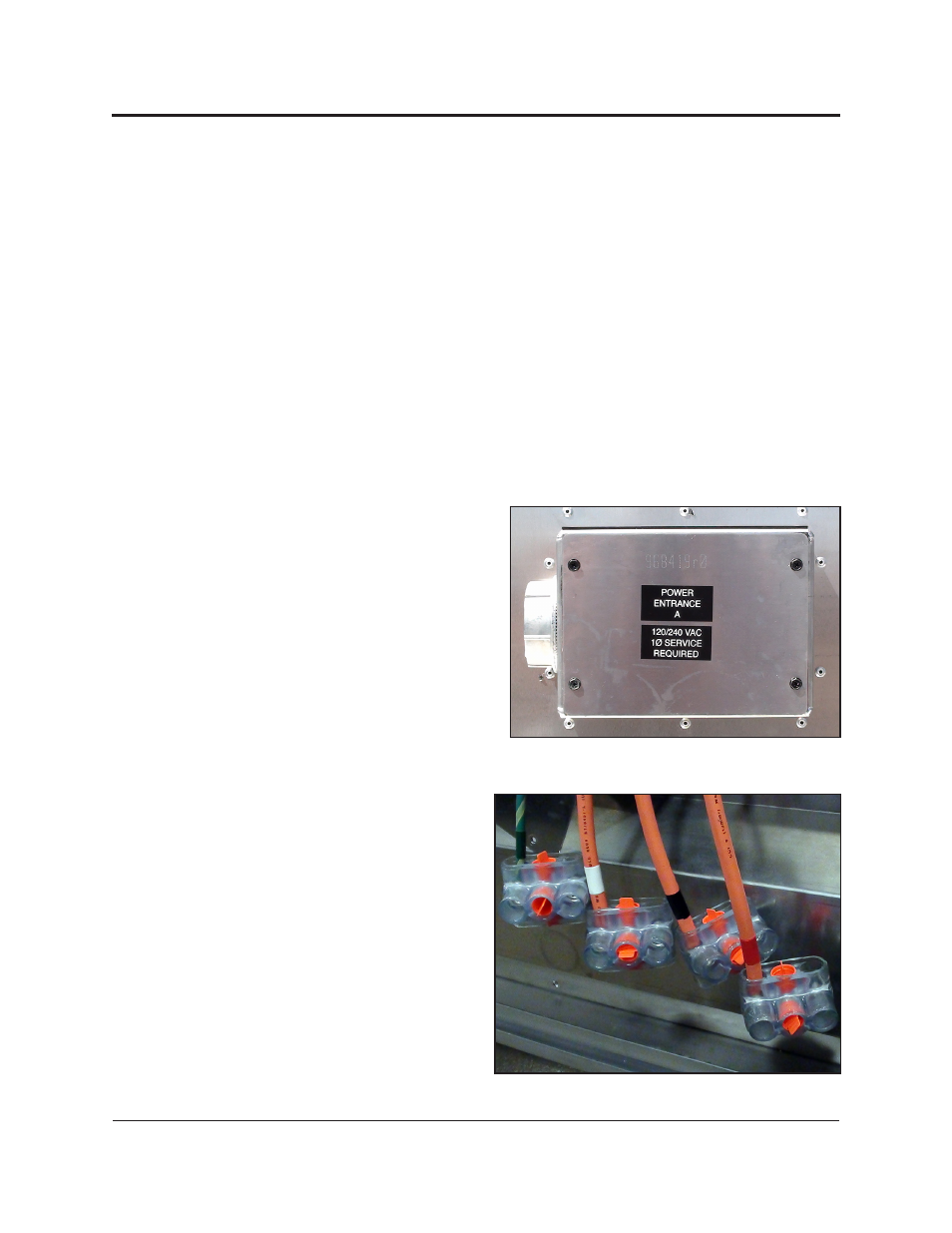

Figure 10 : Boîte d’entrée de l’alimentation
Figure 9 : Étiquette des besoins en alimentation de
l’afficheur
