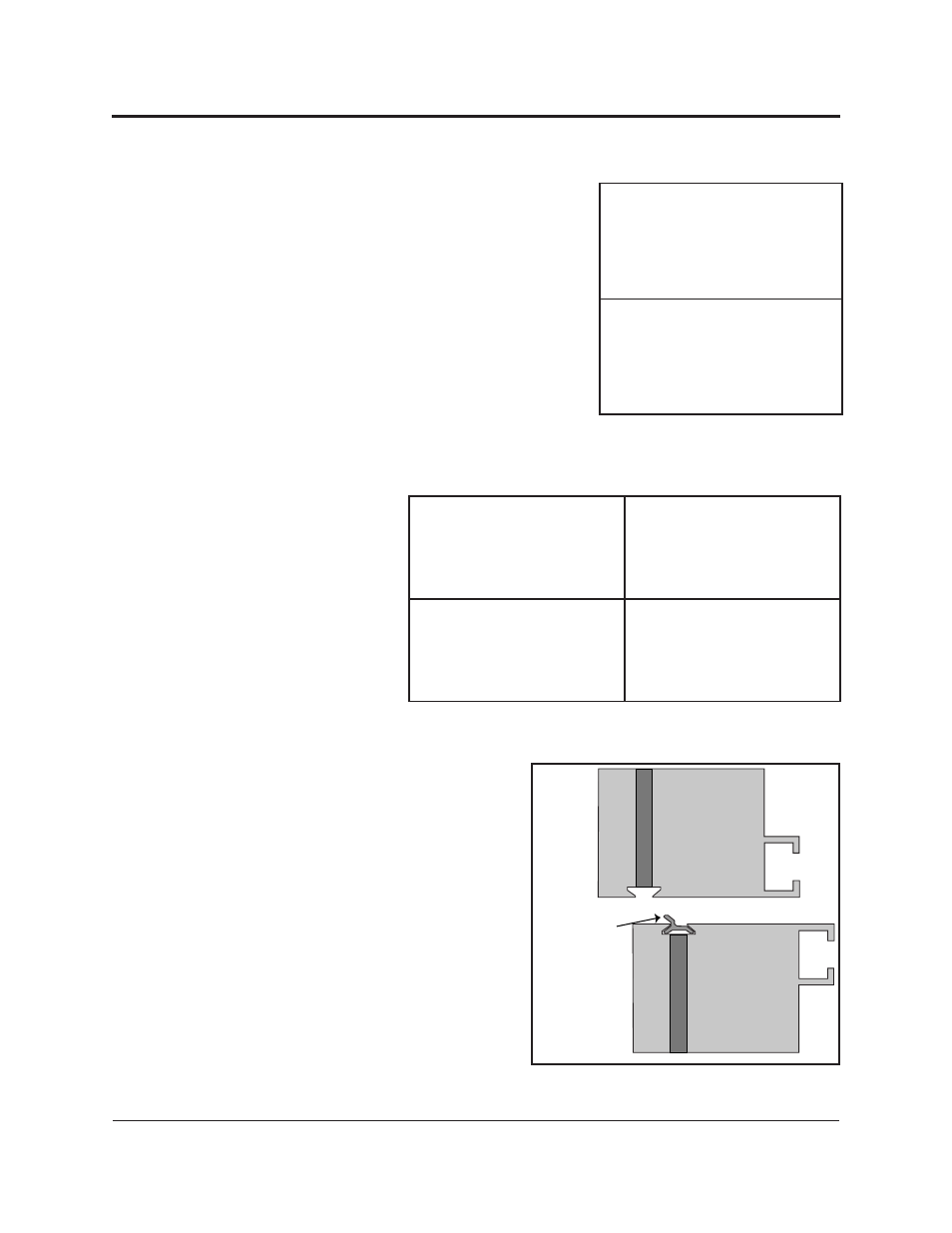

7 Jonction des sections
Section 4 : Jonction des sections
4.1 Numérotation des sections de l’afficheur
Pour les afficheurs en plusieurs sections, chaque section est
numérotée pour faciliter l’identification. Dans un afficheur
en deux sections, illustré à la
Figure 4, la partie supérieure
est 101 et la partie inférieure est 201.
Dans un afficheur en quatre sections, illustré à la Figure 5, la
partie supérieure gauche est 101 et la partie à droite est 102;
la seconde rangée de sections est 201 à gauche et 202 à
droite.
Remarque : les sections gauche et droite sont préassemblées
avant l’expédition pour les afficheurs jusqu’à 48 pieds
(14,6 m) de large.
4.2 Instructions pour la jonction des
sections
1. S’assurer que la clé de
jonction est insérée dans la
rainure de la partie
inférieure, tel qu’illustré à
la
Figure 6.
2. Fixer une grue ou un chariot
élévateur aux anneaux
de levage de la partie
supérieure et appliquer
une tension.
3. Déboulonner la partie supérieure de l’afficheur
de la caisse du camion et déboulonner
l’équerre de soutien.
4. Soulever la partie supérieure de l’afficheur du
camion suffisamment haut pour qu’il puisse
tourner sur 180 degrés.
Section 201
Section 101
Figure 4 : Numéros des sections de
l’afficheur en deux sections
Section 201
Section 101
Section 202
Section 102
Figure 5 : Numéros des sections de l’afficheur en quatre sections
Section
supérieure
Section
inférieure
Clé de
jonction
Figure 6 : Clé de jonction dans la rainure
