Guide du propriétaire du Cybex
24

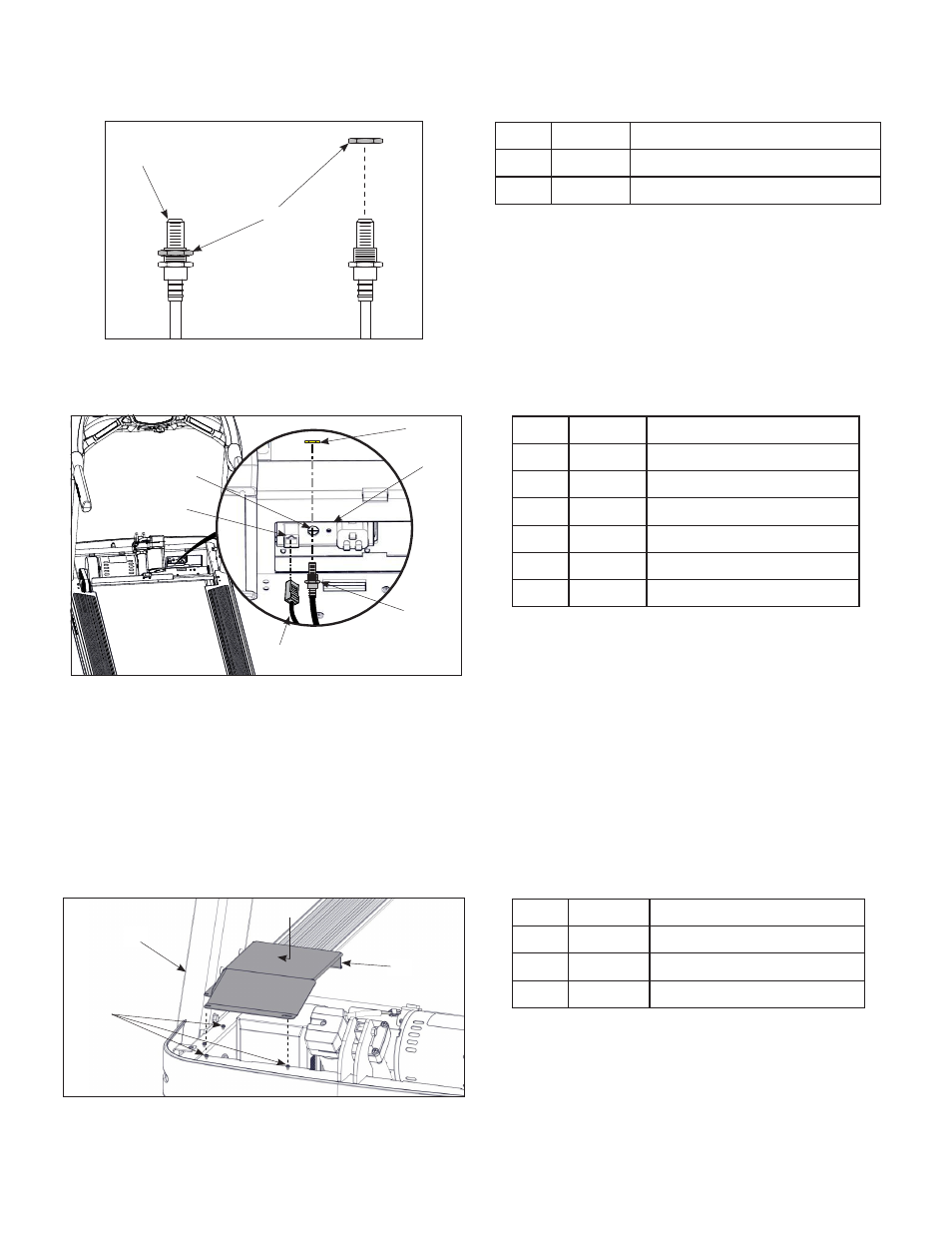

2. Dévissez l'écrou à l'extrémité du câble A/V.
1
2
Article Description
1 Câble A/V
2 Écrou
3. Insérez le câble A/V dans le trou en forme de D de la plaque de montage sur la partie avant de
l'appareil.
5
6
3
4
1
2
Article Description
1 Trou du câble A/V
2 6 Coupleur CSAFE
3 Écrou
4 Plaque de montage
5 Câble A/V
6 Câble CSAFE, rouge
4. Vissez à la main l'écrou enlevé à l'étape 2 sur le câble A/V.
5. Installez le câble A/V sur la plaque de montage à l'avant de l'appareil à l'aide d'une clé à
fourche de 14 mm.
6. Branchez le câble CSAFE dans le coupleur CSAFE sur la partie avant de l'appareil.
Installez le blindage.
À l’aide d’un tournevis Philips, serrez les sept vis pour fixer le blindage au châssis.
2
3
1
Article Description
1 Châssis
2 Vis (7)
3 Blindage
