Configuration des bornes
8 KL5001

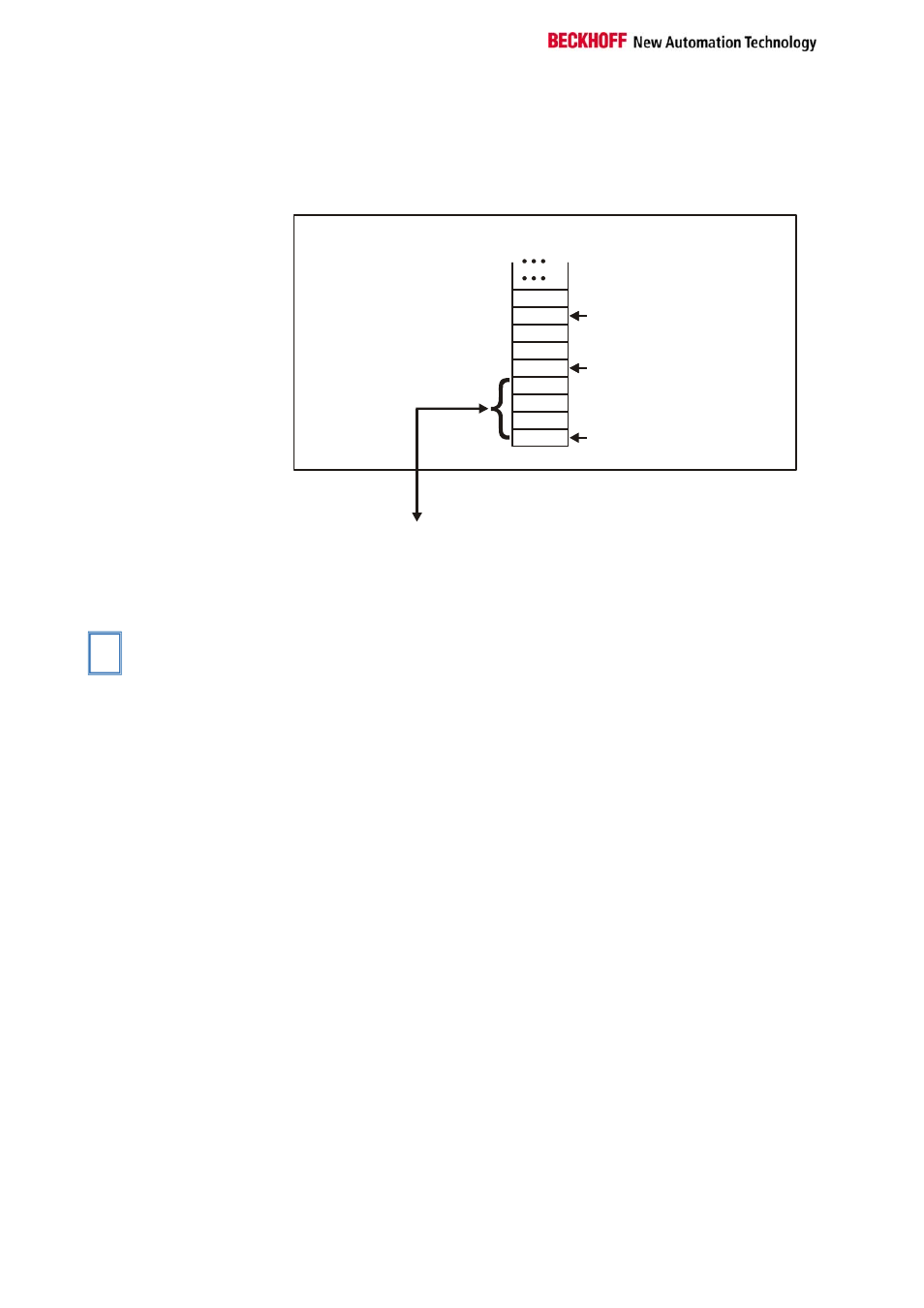

Coupleur Interbus BK4000 Le coupleur Interbus BK4000 mappe la KL5001 par défaut avec 4 octets
de données d’entrée. Un paramétrage via le bus de terrain n’est pas
possible. Si l’octet de contrôle / d’état doit être utilisé, le logiciel KS2000
est requis pour la configuration.
Décalage borne 1 canal 1 = 0
Décalage borne 2 canal 1 = 4
KL5001
Décalage borne 2 canal 2 = 7
TL'octet de Contrôle / d'État
doit être affiché pour
le paramétrage (KS2000).
K-Bus
Coupleur de bus Interbus
BK4000
Vers borne d'E/S
Data H
Data H
Data H
Data L
D1
D0
D3
D2
Nutz L
0
La borne est mappée
dans le
coupleur de bus
Autres coupleurs de bus et
autres données Vous trouverez de plus amples détails sur la configuration du mappage de
coupleurs de bus dans le manuel de chaque coupleur de bus donné en
annexe sous « Configuration des maîtres ».
i
Remarque
L’annexe reprend un aperçu des configurations possibles de mappage en
fonction des paramètres réglables.
Paramétrage avec le
logiciel KS2000 Les paramétrages peuvent être exécutés indépendamment du système de
bus avec le logiciel de configuration Beckhoff KS2000 via l’interface de
configuration sérielle dans le coupleur.
