Th-D 1
Q
Th-D 2
PPPC1 PPPC2
U2 V2 W2
1 3 5
2 4 6
U1
U2
1
3 2
4
5
Radiador
V1
V2
1
3 2
4
5
PLACA
1G1
+ -
CPC4
CONTROL
1K1
PLACA
1G1
+ -
CPC4
CONTROL
1K1
12VDC 12VDC
Mando
Alimentación Potencia
Conexión a Condensador de 3 Bornes

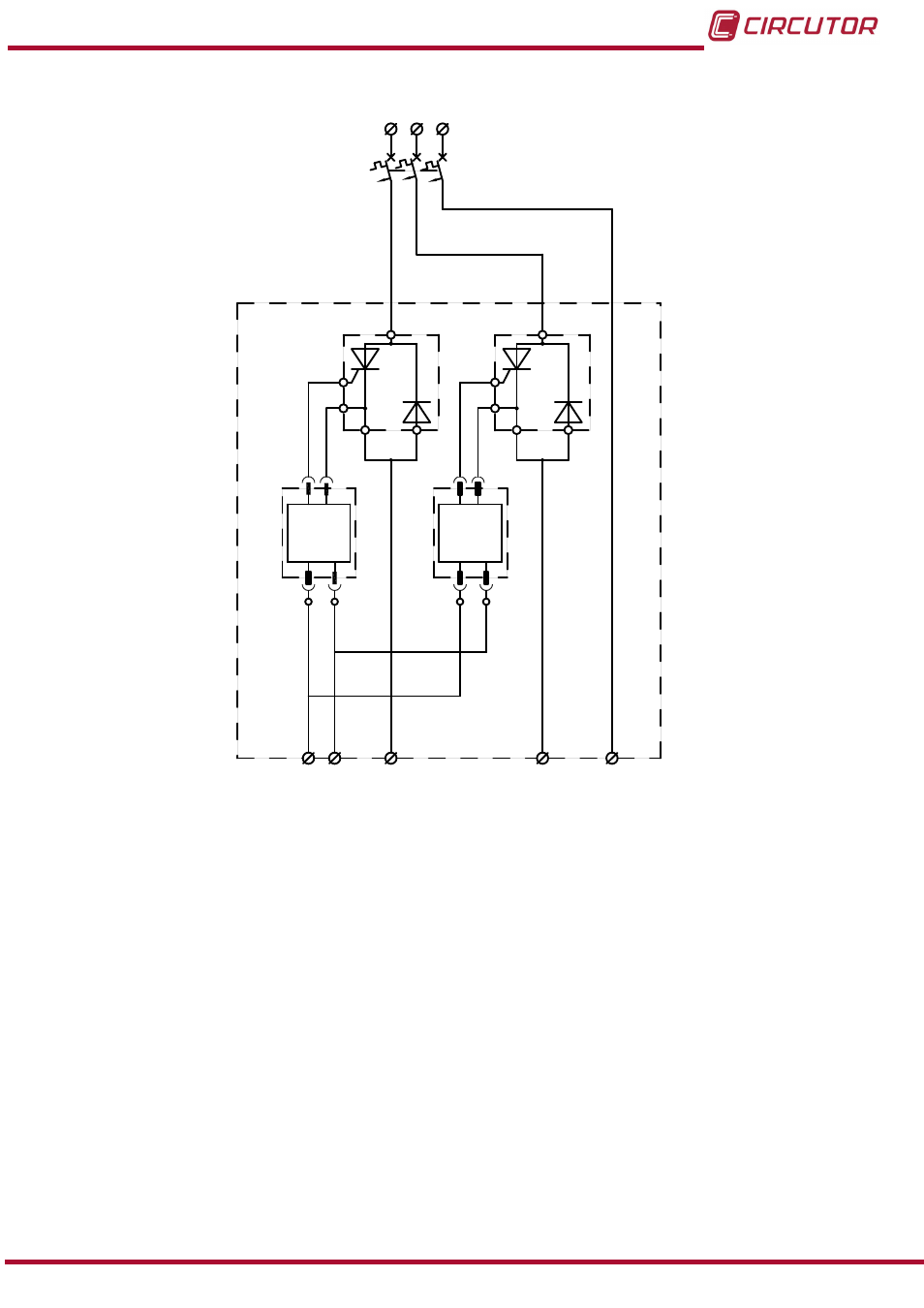

Figure 3 : Schéma de base de connexion de la CPC4 au bloc de puissance
2�1�3� BLOC DE PUISSANCE
Le bloc de puissance d’un équipement OPTIM EMS-C comprend de 2 à 4 groupes de semi-
conducteurs thyristor-diode + condensateur triphasé + interrupteur magnétothermique tripolai-
re.
Chaque groupe est composé d’un condensateur cylindrique à 3 bornes, 2 modules de thyristor-
diode adossés à un radiateur général, et les éléments de protection appropriés à la puissance
du module (magnétothermique tripolaire).
