3.7.- TENSION AUXILIAIRE DE COMMANDE
Nous entendons par circuits de commande ceux relatifs aux relais de sortie du régulateur et
aux contacteurs de manœuvre des condensateurs. Ces circuits sont habituellement alimentés
à une tension auxiliaire de 230 V ~ (cas le plus commun) ou à d’autres tensions comme 110
V~ (fréquente dans le cas de batteries à 500 V ou à 690 V).
Il existe deux possibles formes d’alimenter le circuit :
3�7�1� BATTERIE AVEC TENSION AUXILIAIRE OBTENUE D’UN AUTOTRANSFORMATEUR
INTERNE
N’exige pas de connexion du neutre de l’extérieur. L’étiquette indique U
aux
/f … interne.

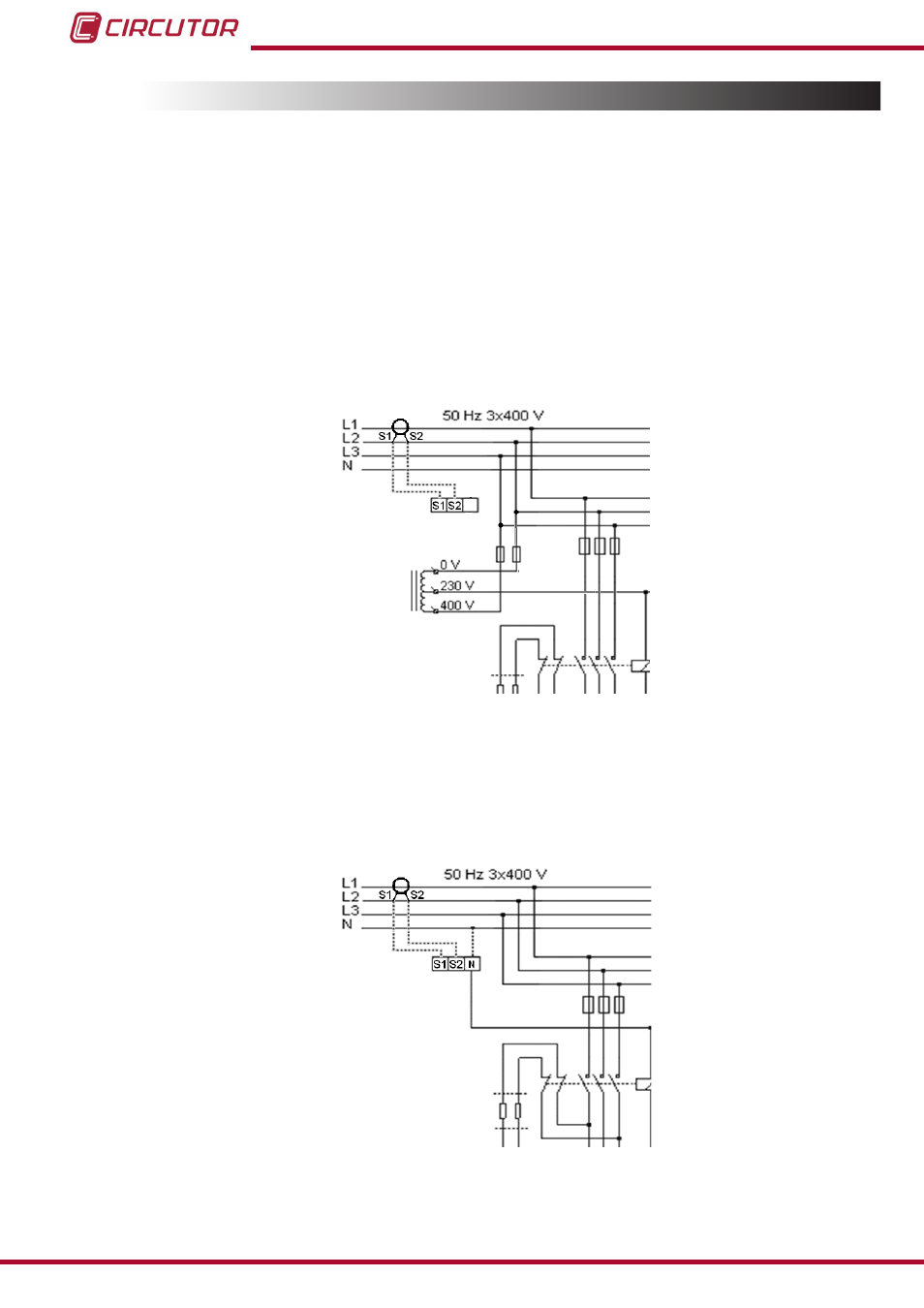

Figure 4 : Alimentation auxiliaire avec autotransformateur
3�7�2� BATTERIE AVEC TENSION AUXILIAIRE OBTENUE ENTRE PHASE-NEUTRE
Exige une connexion du neutre de l’extérieur à la borne N (voir
y
)
L’étiquette indique Uaux/f … (tension de commande)
Figure 5 : Alimentation auxiliaire avec neutre
