Exemple : Sur un équipement à 400 V (le condensateur le plus petit est de 60 kvar avec un
transformateur de courant à relation 500/5) le calcul se ferait sous la forme suivante.
Courant du condensateur plus petit,
Ic :
A I
C
6 , 86
400 3
60000 =
⋅
=
Facteur K 100 5 / 500 = = K
La valeur C/K est : 0,866.
Si la puissance de 60 kvar est référencée à 440 V, celle-ci doit être multipliée par Vred2 /4402,
la valeur C/K de l’exemple précédent restant à 0,72�
Si le C/K est configuré plus bas que la valeur réelle, des connexions et des dé-
connexions se produiront continuellement avec peu de variations de charge (le
système fait plus de manœuvres que celles nécessaires).
Si le C/K st configuré à une valeur plus haute, le régulateur a besoin d'une de-
mande supérieure de réactive pour commuter et faire moins de manœuvres.

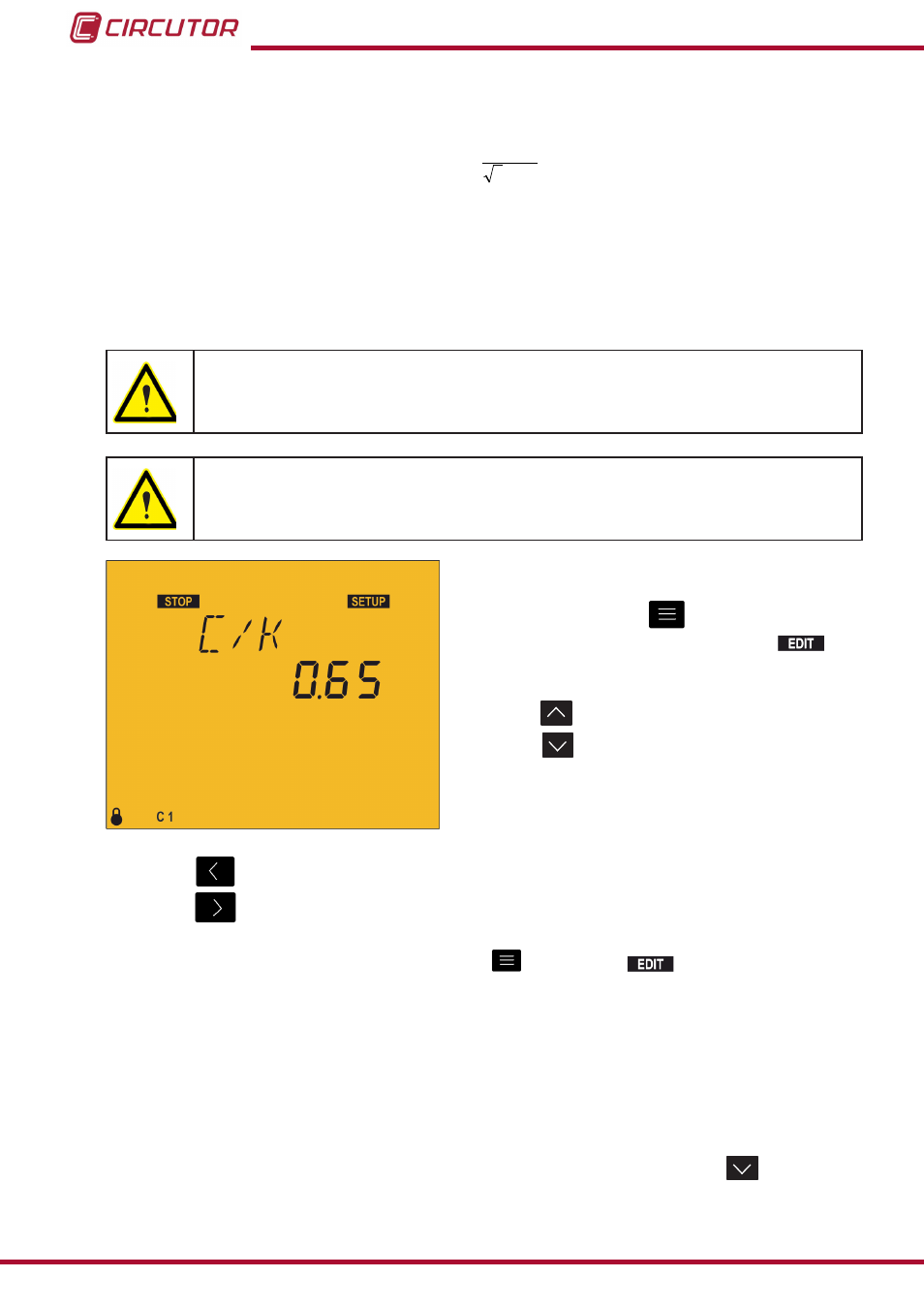

Appuyer sur la touche pour entrer en mode
édition, il est identifié par le symbole et le
clignotement des chiffres à modifier.
La touche augmente la valeur de chiffre.
La touche diminue la valeur de chiffre.
La touche saute au chiffre précédent.
La touche saute au chiffre suivant.
Pour valider la donnée, appuyer sur la touche , le symbole disparaît du display.
Valeur minimale : 0,02
Valeur maximale : 1,0
Si la valeur introduite est inférieure à la valeur minimale ou supérieure à la valeur maximale,
le backlight du display clignote et la valeur introduite est remplacée par la valeur minimale ou
maximale, ou par la dernière valeur validée.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche �
