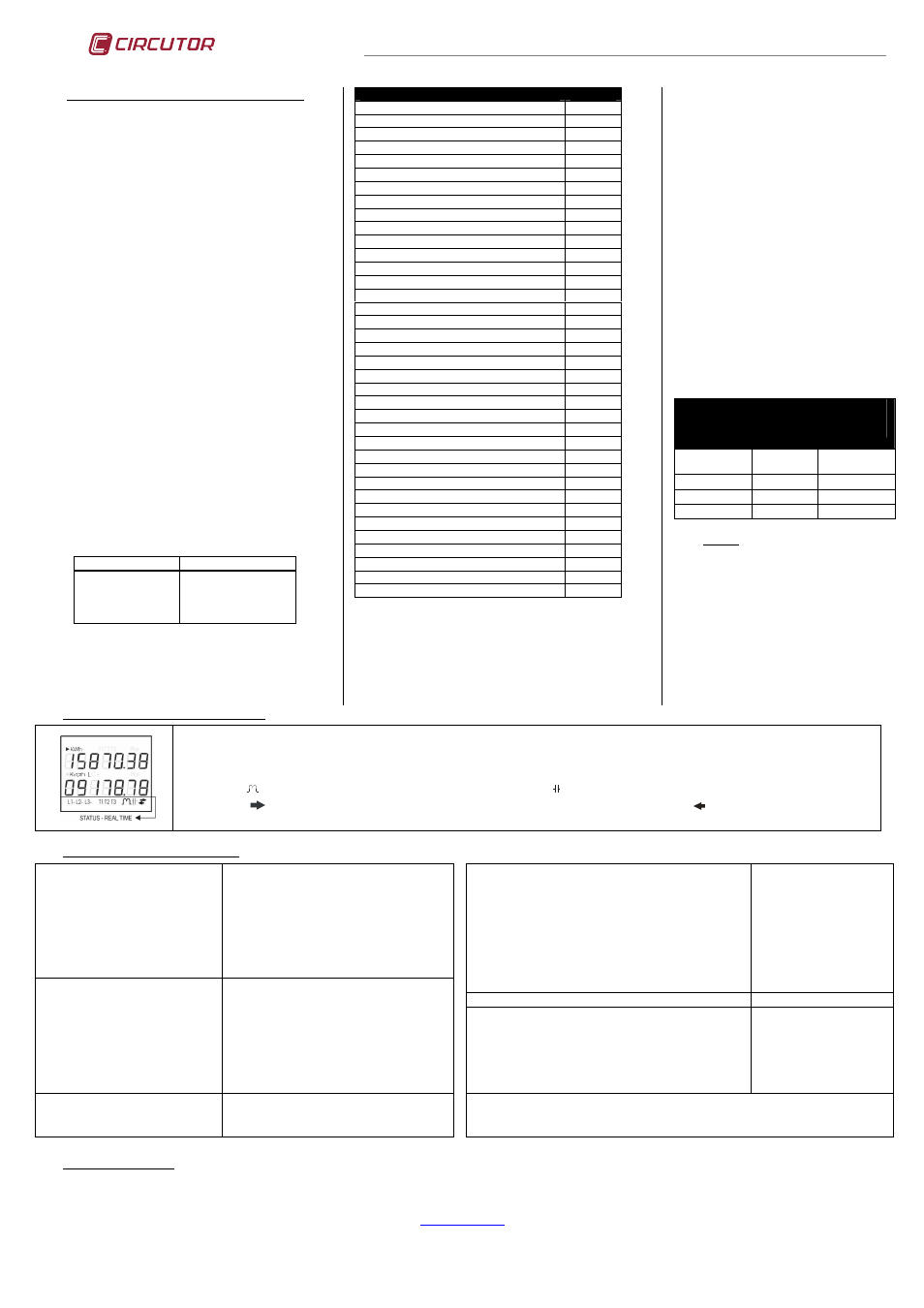

5.- COMMUNICATION (TYPE MKD-ITF-RS485-C2-IN)
5.1.- Programmation des paramètres de configuration
Paramètres configurables dans le menu de paramétrisation :
- “nPEr”:
Numéro de périphérique de 001 à 255
- “bAud”: Vitesse 1200-2400-4800-9600-19200
- “bitS”: Longueur 8 bits
- “PAri”: No , Even (pair), Odd (impair)
- “StoP”: Bits de stop 1 ou 2
Configuration par défaut : 001 / 9600 / 8 / N / 1
5.2.- Protocole de communication
Le compteur MKD-ITF utilise le protocole de communication
MODBUS RTU© et le protocole réseau RS485. Le cadre est
formulé de la manière suivante :
QUESTION : NPFTAAAANNNN CRC
NP :
1 Byte Numéro de périphérique
FT : 1 Byte Fonction 04 lecture de n words
AAAA : 2 Bytes Adresse du premier enregistrement
NNNN : 2 Bytes Nombre de registres demandés
CRC : 1 Byte Cyclic Redundancy Checking
Dans les registres Modbus, l'énergie est accumulée en
kW·h x 100 (2 décimales), avec une longueur de 2
words.
Pour lire l'état des entrées, réaliser la demande Modbus
suivante :
Rx : NP0100140002CRC
Tx : NP0101XXCRC
XX correspond au byte de réponse
Entrées activées Byte de réponse (XX)
Aucun 03
Entrée 1 02
Entrée 2 01
Toutes 00
5.3.- Carte mémoire MODBUS RTU©
VALEUR REG.
Énergie active + 00-01
Énergie active - 02-03
Énergie réactive inductive + 04-05
Énergie réactive capacitive - 06-07
Énergie réactive inductive - 08-09
Énergie réactive capacitive + 0A-0B
Tarif 1
Énergie active + 0C-0D
Énergie active - 0E-0F
Énergie réactive inductive + 10-11
Énergie réactive capacitive - 12-13
Énergie réactive inductive - 14-15
Énergie réactive capacitive + 16-17
Tarif 2
Énergie active + 18-19
Énergie active - 1A-1B
Énergie réactive inductive + 1C-1D
Énergie réactive capacitive - 1E-1F
Énergie réactive inductive - 20-21
Énergie réactive capacitive + 22-23
Tarif 3
Énergie active + 24-25
Énergie active - 26-27
Énergie réactive inductive + 28-29
Énergie réactive capacitive - 2A-2B
Énergie réactive inductive - 2C-2D
Énergie réactive capacitive + 2E-2F
Partielles
Énergie active partielle + 30-31
Énergie active partielle - 32-33
Énergie réactive inductive partielle + 34-35
Énergie réactive capacitive partielle - 36-37
Énergie réactive inductive partielle - 38-39
Énergie réactive capacitive partielle + 3A-3B
Entrées
Compteur IN1 3C-3D
Compteur IN2 3E-3F
5.4.- Description communications
Un ou plusieurs compteurs MKD-ITF peuvent être
connectés à un ordinateur ou PLC. Ce système permet,
en plus du fonctionnement habituel de chaque
compteur, la centralisation des données en un seul
point.
Le MKD-ITF dispose d'une sortie de
communication en série de type RS-485. Si
l'on connecte plus d'un analyseur à un bus de
communication RS-485, il est nécessaire
d'assigner à chacun d'entre eux une adresse
périphérique (de 01 à 255), afin que
l'ordinateur principal (ordinateur ou PLC)
envoie à ces adresses les consultations des
différents registres mesurés ou calculés.
La connexion RS-485 sera réalisée à l'aide
d'un câble de communication de paire
torsadée, avec tissu de blindage d'au moins
trois fils, avec une distance maximum entre
l'ordinateur central et le dernier appareil de
1 200 mètres. Sur ce bus de série RS485, on
peut connecter au maximum 32 appareils.
5.5.- Connexion avec convertisseurs de réseau
Description de connexion du bus RS485, pour
une
communication par Convertisseur
Intelligent (RS485-RS232) ou bien par
Convertisseur
Ethernet (Transparent /
Modbus/TCP).
MKD-ITF-RS485-
I2-C2
M33011
Convertiss
eur
Intelligent
M54020
Convertisseur
Ethernet
M54031 / M54032
BORNES
RS485
BORNES
RS485
BORNES
RS485/RS232
Terminal 6 A (+) 1 / A A
Terminal 4 B (-) 2 / B B
Terminal 5 (GND) 5 / GND S
6.- ÉCRAN
L'écran du compteur d'énergie MKD-ITF est
divisé en deux zones de visualisation : la
première (dans la partie supérieure), montre
la valeur des compteurs d'énergie active et la
seconde (dans la partie inférieure), montre la
mesure d'énergie réactive inductive ou
capacitive. On peut voir sur ces compteurs
l'énergie partielle de chacune des énergies,
lorsqu'apparaît l'indicatif (part) sur l'écran.
7.- DESCRIPTION DES ICÔNES DE L'ÉCRAN
- L1-L2-L3 montre que l'appareil dispose d'une tension de mesure dans chacune des phases ; si sur l'une d'entre elles il n'y a pas de tension de
mesure, l'identifiant correspondant à cette phase disparaît.
- T1 T2 T3 identifiant disponible uniquement pour le MKD-ITF-RS485-I2-C2 ; il montre le tarif sélectionné à un moment précis, indépendamment du
tarif affiché dans la partie supérieure.
- Le symbole indique que la nature de la charge est inductive ; le symbole indique que la nature de la charge est capacitive.
- Le symbole indique que le compteur se trouve dans les cadrans 1 et 4 (consommation); le symbole indique que le compteur se trouve
dans les cadrans 2 et 3 (production).
8.- CARACTÉRISTIQUES TECHNIQUES
Circuit d'alimentation :
- Biphasée (L1-L2) :
- Fréquence :
- Consommation maximum :
Tension V
f-f
<300V
Tension V f-f ≥300V
- Température de travail :
- Humidité (sans condensation) :
Type C.A.
110V – 500V C.A. (par mesure appropriée)
45…65 Hz
2W – 3VA
2W – 20VA
-20 ºC ….+ 60 ºC
5% .. 95% Caractéristiques des transistors de sortie d'impulsions :
- Type : Transistor opto-isolé (collecteur ouvert) :
- Tension maximum de manœuvre :
- Intensité maximum de manœuvre :
- Fréquence maximum :
- Durée de l'impulsion :
Connexions
NPN
24 V C.C.
50 mA
5 impulsions / seconde
100 ms
Terminal 1 : sortie 1
Terminal 2 : Neutre
Terminal 3 : sortie 2
Caractéristiques des entrées (type d'entrée) : Libres de tension
Circuit de mesure :
- Tension nominale :
- Fréquence :
- Courant nominal :
- Surcharge permanente :
- Courant minimum :
Valeur
maximum du compteur
d'énergie
289V C.A.
f-n
/ 500V C.A.
f-f
45…65 Hz
40 A
120 A
160 mA
9.999.999 kWh Caractéristiques mécaniques :
- Matériau boîte :
- Protection de l'appareil monté (frontale) :
- Protection de l'appareil démonté (côtés et couvercle postérieur) :
- Dimensions (mm) / poids (g) :
- Diamètre maximum du câble passant (mm) :
Plastique VO auto-extincteur
IP 51
IP 31
105x90x73 mm / 410 g
11
Classe Précision :
- Énergie active :
- Énergie réactive :
Classe 1 – 62053-21
Classe 2 – 62053-22 Normes : EN62052-11, EN62053-21, EN62053-23, EN61010-1
Sécurité : Catégorie III / EN-61010-1 Protection du choc électrique par double
isolation classe II
