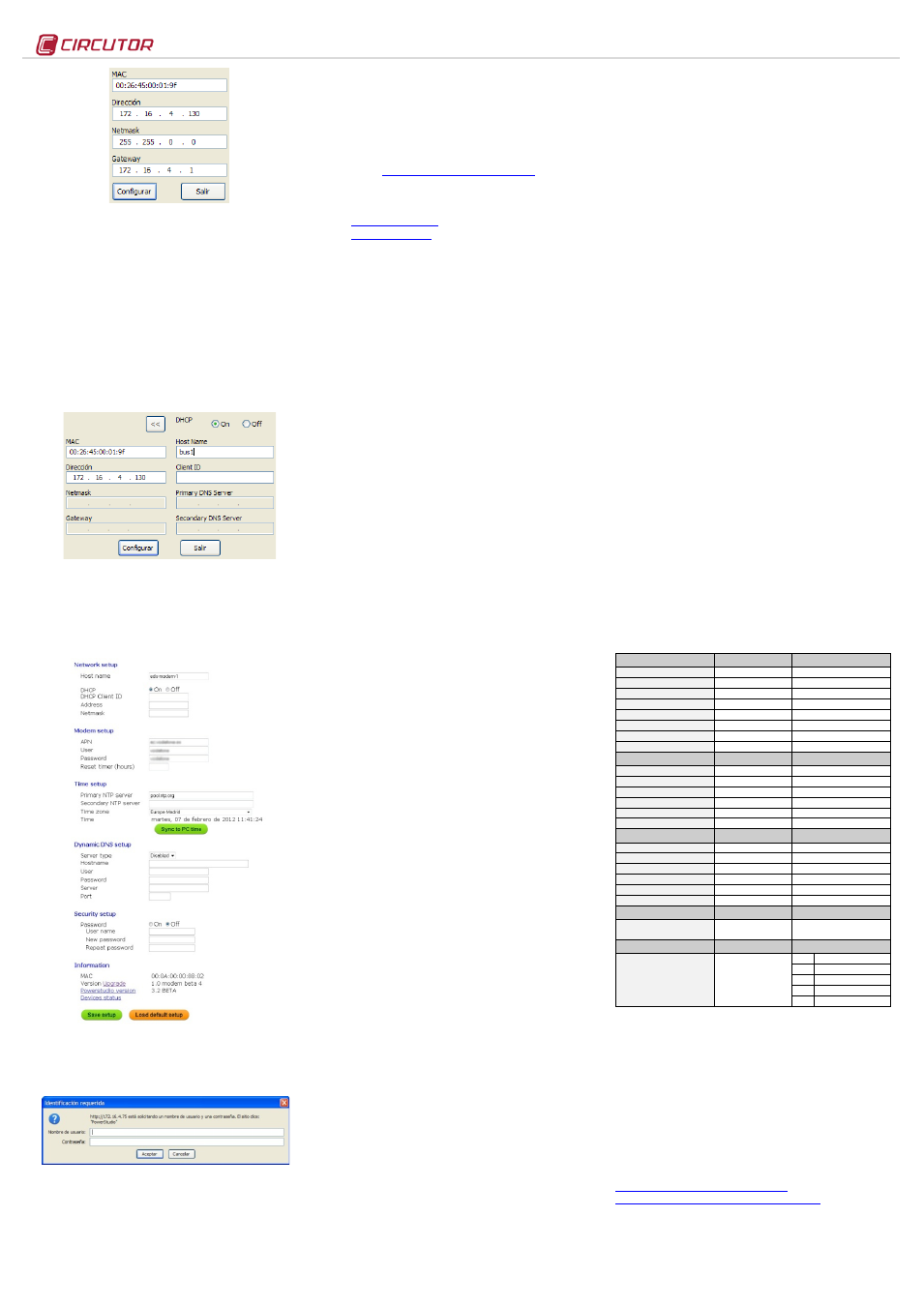

Dans le champ Adresse introduisez l’adresse IP à configurer;
réalisez la même opération avec le masque de réseau
(Netmask). Une fois introduite la configuration du dispositif,
appuyez sur « Configurer » pour envoyer la configuration à
l’équipement.
Assignation IP par DHCP
Pour l’assignation du nom DHCP, activez cette option au
moyen de la flèche supérieure droite et sélectionnez On. Une
fois activés les champs de configuration, introduisez l’adresse
MAC.
Dans le champ Adresse, introduisez une IP temporaire libre
qui se trouve dans le rang de travail de votre ordinateur. Dans
Host Name introduisez le nom DHCP à assigner à
l’équipement. Sous une forme optionnelle, vous pouvez
même paramétrer le champ ClientID. La VendorID du
dispositif est par défaut CIRCUTOR.
Site Web de configuration
Après la connexion au réseau local (LAN), et une fois
configurée l’adresse IP ou nom DHCP, l’équipement dispose
d’un site Web interne, où l’utilisateur peut modifier
intégralement tous les paramètres relatifs à la configuration
du réseau (2.2.17.-Site web interne de configuration), et
même les données relatives à date et heure.
Accès par password
Dans le cas d’avoir paramétré un utilisateur et un mot de
passe d’accès, en essayant d’accéder voie Web,
l’équipement demande ces paramètres d’accès au moyen de
l’écran émergent suivant :
3.- Fonctionnement
EDS-3G est un gestionnaire d’efficacité énergétique doté d’un
serveur Web de visualisation, depuis lequel, l’utilisateur peut
voir en temps réel l’état des entrées et sorties du dispositif,
ainsi que la possibilité d’agir sur celles-ci.
Outre servir voie web les données stockées à son intérieur,
l’équipement dispose d’un serveur XML, permettant à
l’utilisateur de réaliser des demandes de type GET et PUT.
3.1.- Serveur Web
Une fois configuré l’adressage Ethernet, et intégré dans le
réseau Ethernet, les variables de l’équipement peuvent être
visibles par l’utilisateur au moyen d’un explorateur Internet
Explorer conventionnel (avec plugin de Java installé dans
l’ordinateur
http://www.java.com/es/download/ ). Une autre
interface d’accès est le Client de PowerStudio Scada.
Pour visualiser l’interface de visualisation Web, l’utilisateur
doit accéder à travers l’adresse suivante http :
- http://xxx.xxx.xxx.xxx
- http://nombre_dhcp
Où xxx.xxx.xxx.xxx est l’adresse IP assignée par l’utilisateur.
Où nombre_dhcp es le nom assigné, et authentifié par le
serveur de noms du réseau local (LAN), ou un serveur DNS
dans le cas d’utiliser un système DynDNS de connexion à
Internet.
3.2.- Serveur XML
Le serveur XML est un excellent outil d’intégration avec les
applications externes. EDS-3G a un serveur disponible, dont
les demandes d’accès sont identifiées dans le présent
manuel (voir 4.- Instructions XML).
3.3.- Entrées numériques
L’équipement est doté d’un total de 8 entrées numériques,
dont la fonction est celle de compter les impulsions d’énergie
en provenance de capteurs externes, ou bien, la détection de
l’état logique de l’entrée. Les contacts associés aux entrées
numériques de l’équipement devront être des contacts secs
libres de tension.
Fonction compteur d’impulsions
Les compteurs électroniques disposent d’une sortie
d’impulsions proportionnelle à l’énergie enregistrée. EDS-3G,
à travers ses entrées, est un équipement centralisateur doté
de 8 entrées numériques (optocouplées) pour la lecture
d’impulsions en provenance de compteurs électriques, eau,
gaz, et cætera. La valeur desdites impulsions est associée à
8 enregistrements de mémoire, stockés dans une mémoire de
type non volatile.
Chaque registre est de 32 bits (4 octets) et, en conséquence,
il peut compter jusqu’à un maximum de 4 294 967 295
impulsions. Lorsqu’un registre de mémoire arrive à cette
valeur, le compteur est réinitialisé avec la valeur zéro.
La durée minimum de l’impulsion ou changement d’état de
l’entrée numérique doit être de 50 ms. Le temps minimum
entre deux impulsions successives doit également être d’une
durée minimum de 50 ms. Ceci représente une fréquence
maximale d’échantillonnage de 10 Hz.
À travers le serveur Web et sa mémoire interne, il permet à
l’utilisateur d’extraire des graphiques et des tableaux des
impulsions reçues dans une période déterminée de fonction
(tableau et graphique).
Fonction état logique de l’entrée (0/1)
Les 8 entrées disponibles dans l’équipement sont du type
libre de tension, et disposent de la fonction de détection de
l’état logique de l’entrée. Ceci implique que lorsqu’un pont est
réalisé entre le commun et l’une des entrées numériques,
l’équipement détecte que l’entrée a été fermée, en affichant
l’état à travers les deux serveurs de communication.
3.4.- Sorties numériques
L’équipement dispose de 6 sorties numériques par relais. À
travers les serveurs de communication, l’utilisateur peut
réaliser des actions de télécommande sur la/les sorties
(ouvrir, fermer ou générer une impulsion).
Ces actions peuvent être réalisées sous une forme manuelle,
ou bien en réalisant une programmation dans la section des
événements du dispositif (ver manuel PowerStudio Escada).
3.5.- Bus expansion RS-485
L’équipement dispose d’un bus de communication RS-485 qui
lui permet de communiquer avec des périphériques externes
et qui se comporte comme un maître de communication, et
stockant les données enregistrées dans sa mémoire cyclique
de 200 Mb.
À travers cette mémoire et son accessibilité Web, l’utilisateur
peut afficher en temps réel les données en provenance des
dispositifs connectés au bus, en pouvant afficher sous une
forme facile et simple des graphiques et des tableaux des
paramètres enregistrés par le dispositif.
L’équipement, outre relier la communication aux dispositifs
connectés à son bus de communication RS-485, a la capacité
de réaliser des connexions à travers la connectivité IP (locale
ou à distance), par un adressage à travers IP ou nom DHCP.
Pour ajouter des dispositifs à la configuration de l’automate
énergétique EDS-3G, l’utilisateur doit installer l’applicatif
PowerStudio ou PowerStudio Scada, afin d’exporter une
nouvelle configuration du dispositif, en ajoutant de nouveaux
analyseurs ou esclaves connectés à l’équipement.
EDS-3G permet la configuration de jusqu’à un maximum de 5
équipements esclaves connectés à son réseau.
3.6.- Prestations additionnelles PS/PSS
Pour configurer le reste des prestations du système, lisez le
manuel Éditeur de PowerStudio / Scada. L’utilisateur y
trouvera toute l’information relative à :
- Importer ou exporter une configuration du système EDS-3G
- Configuration de nouveaux dispositifs ou esclaves
- Discriminateurs / calendriers de tarification
- Variables calculées
- Événements et alarmes du système
- Configuration d’authentification
- Sécurité du système Web
- Etcétéra
Sans l’outil Editor PowerStudio, il n’est pas possible de
configurer l’applicatif de mesure, et de doter de nouvelles
prestations le dispositif EDS-3G. C’est pourquoi l’utilisateur
doit installer ce logiciel, lequel lui permet de configurer
intégralement le serveur de visualisation et de varier les
consignes de visualisation, équipements connectés, alarmes,
etcétéra.
4.- Instructions XML
EDS-3G outre se comporter comme un excellent gestionnaire
d’efficacité énergétique pour réseaux locaux et réseaux
multipoints, dispose, par défaut, d’un serveur de demandes
XML lui permettant d’être intégré dans un SCADA ou système
de monitorage à distance sous une forme facile et intuitive.
L’équipement, à travers son adressage IP, prend en charge
les demandes GET et PUT, en pouvant réaliser différentes
fonctions sur le dispositif.
4.1.- Type de variables
L’équipement dispose d’une liste de variables disponibles,
conformément aux caractéristiques dont dispose le dispositif.
Le codage de base est composé par le nom du dispositif et
par les variables séparées par un point :
- nom.variable
De cette manière, le logiciel saura de quelle variable il s’agit
et à quel dispositif il doit demander la valeur de cette variable.
Dans les occasions où une variable incrémentale serait
discriminée (énergie, compteur d’impulsions ou similaire), on
ajoute au codage de base l’information relative au
discriminateur paramétré :
- nom_discrimateur@type_heure:variable
Les variables discriminables, sont indiquées par un
astérisque sur la liste.
4.2.- Liste des variables EDS-3G
Dans le cas d’être pourvu d’équipements esclaves, les trames
envoyées à EDS-3G seront identifiées de la même façon par
nom et variable, comme montré au point 4.1.-.
Sur le tableau suivant, est montrée la définition des variables
disponibles en EDS-3G.
Entrées numériques XML - Valeur État XML - Valeur Compteur
Entrée Numérique 1 DI1 C1
Entrée Numérique 2 DI2 C2
Entrée Numérique 3 DI3 C3
Entrée Numérique 4 DI4 C4
Entrée Numérique 5 DI5 C5
Entrée Numérique 6 DI6 C6
Entrée Numérique 7 DI7 C7
Entrée Numérique 8 DI8 C8
État Sorties Numériques XML - Forcer Sortie Forçage Ouvrir / Fermer
Sortie Numérique 1 DO1 0 / 1
Sortie Numérique 2 DO2 0 / 1
Sortie Numérique 3 DO3 0 / 1
Sortie Numérique 4 DO4 0 / 1
Sortie Numérique 5 DO5 0 / 1
Sortie Numérique 6 DO6 0 / 1
Forçage Impulsion Sorties XML – Impulsion Forçage Impulsion
Sortie Numérique 1 DOP1 ≠ 0
Sortie Numérique 2 DOP2 ≠ 0
Sortie Numérique 3 DOP3 ≠ 0
Sortie Numérique 3 DOP4 ≠ 0
Sortie Numérique 5 DOP5 ≠ 0
Sortie Numérique 6 DOP6 ≠ 0
Date et Heure XML - Valeur Valeurs
Date et Heure VDTTM
Dernière communication
Serveur
État du dispositif XML - Impulsion Valeurs
État du dispositif STATUT 1 Communication OK
4 Non initialisé
18 Port incorrect
34 Erreurs Comm
66 Dispositif incorrect
4.3.- Services XML
Les demandes devront suivre la norme URI (RFC 2396) de
telle sorte que l’utilisateur de ces demandes doit prendre en
compte ce détail lorsqu’il réalise ce type d’appels (surtout
dans le cas où le nom d’un dispositif contiendrait des
caractères non ASCII). Il faut également prendre en compte
que la longueur de la demande ne peut dépasser en aucun
cas les 4000 caractères de longueur.
Demande de dispositifs configurés
À travers cette demande, le service XML retourne la liste des
dispositifs connectés au gestionnaire d’efficacité énergétique
EDS-3G.
http://x.x.x.x/services/user/devices.xml
http://nombre_dhcp/services/user/devices.xml
<devices>
<id> ... </id>
<devices>
