CIRCUTOR TCP1RS+ Manuel d'utilisation
Page 2
TCP1RS+
M98253301-02-14A
3.- CARACTÉRISTIQUES TECHNIQUES
Circuit d'alimentation :
-
Monophasée (A1 – A2) :
-
Fréquence :
-
Consommation maximale :
-
Température de travail :
-
Humidité (sans condensation) :
230 V
ca
± 15%
47…63 Hz
8 VA
-10 … +60 ºC
5 … 95 %
Symbologie LED :
-
Power en papillotement
-
RX/TX en papillotement
-
LINK/ACTIVITY
Équipement alimenté et activité de CPU
Activité en émission et réception de trames RS-485
Papillotement : Actividad en el bus Ethernet
Vert : Vitesse 10/100 Mb/s
Caractéristiques mécaniques :
-
Matériel boîte :
-
Degré de protection de l’équipement :
-
Dimensions (mm) :
-
Poids :
-
Altitude maximale de fonctionnement :
Plastique UL94 - V0 auto-extinguible
IP 20
35,4 x 73 x 84,68 mm (2 modules)
120 g
2000 m
Normes :
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5,
CE
Interface de réseau :
-
Type :
-
Connecteur :
-
Protocoles de réseau – Accès :
Ethernet 10BaseT / 100BaseTX autodétectable
RJ45
TCP / UDP / Modbus
Sécurité :
Catégorie d’installation Classe III / EN61010 Protection du choc électrique par double
isolement classe II. L’équipement doit être connecté à un circuit d’alimentation protégé
avec des fusibles type gl selon IEC 269 ou type M, avec des valeurs comprises entre 0,5 et
1A. Il doit être pourvu d’un interrupteur magnétothermique, ou équivalent, pour pouvoir
déconnecter l’équipement du réseau d’alimentation. La section minimum du câble
d’alimentation sera d'1 mm
2
.
Si l’équipement est utilisé sous une forme non spécifiée par le fabricant, la protection de
l’équipement peut être compromise.
Interface série :
-
Type :
-
Vitesse de transmission (configurable)
-
Bits de données :
-
Parité :
-
Bit de stop
RS-485 trois fils (A/S/B) (RX/GND/TX)
1200, 2400, 4800, 9600,19200, 34800, 57600,
115200 baud rate
7, 8
Sans parité, pair, impair
1 ou 60 Hz
4.- CONNECTIQUE

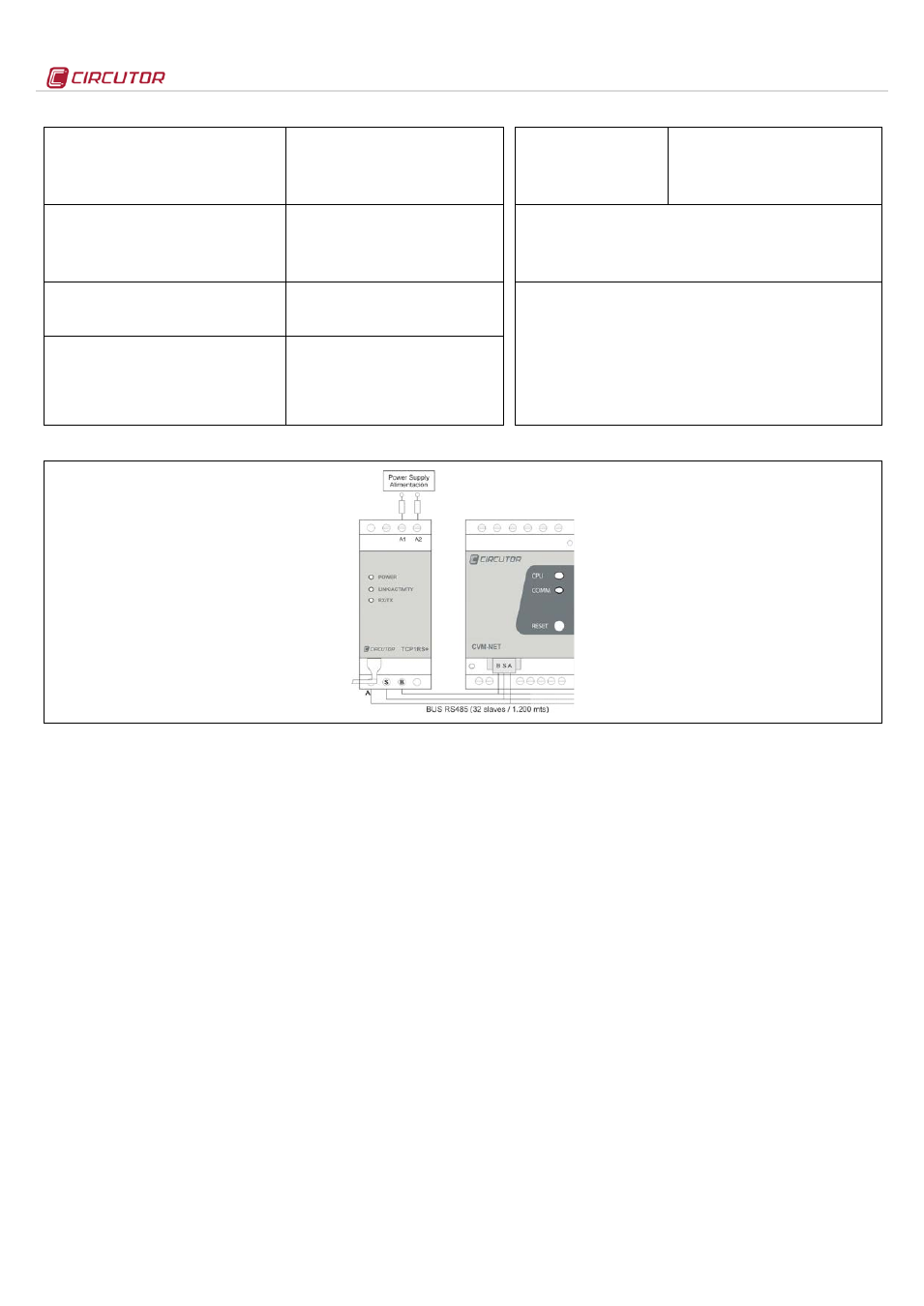

Figure 1. Connexion standard des équipements en série
5.- SERVICE TECHNIQUE
En cas d’un doute quelconque sur le fonctionnement ou d’une panne de l’équipement, avertir le service technique de CIRCUTOR, SA.
CIRCUTOR, SA - Service d’assistance technique
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelone), ESPAGNE
Tél. :902 449 459 (Espagne)
Tél. : (+34) 93 745 29 00 (hors d’Espagne)
E-mail :
