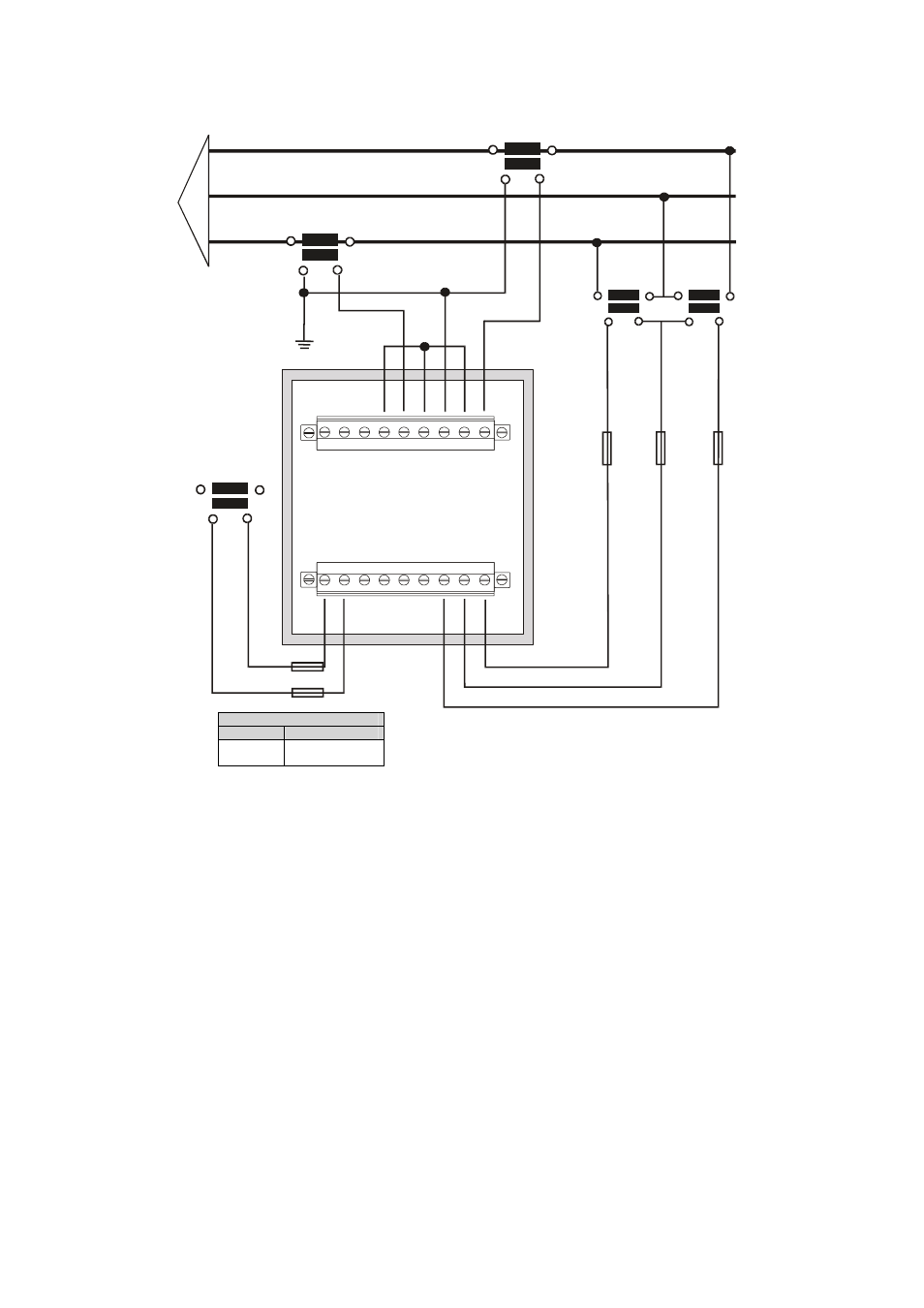

d.- Réseau triphasé - 3 fils (2 Transformateurs de tension et 2 de courant) :
VL3
VL2
VL1
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18
A.C. POWER SUPPLY
S1
P1
S2
P2
L1
L2
L3
b
B
a
A
b
B
a
A
b
B
a
A
PowerSupply (SDC Model)
Terminal Description
+ V d.c.
- V d.c.
1
2
S1
P1
S2
P2
IMPORTANT ! : Si la valeur « -0.01 » apparaît au cours de l’une des phases de
puissance et que la tension et l’intensité sont mesurées au cours de cette phase,
révisez les points suivants :
- vérifiez si chaque phase de courant est correcte par rapport à la tension.
- vérifiez si la polarité est correcte. Si ce n’est pas le cas, inversez le transformateur
d’intensité de cette phase.
ALIMENTATION C.A.
Alimentation Modèle SDC
Borne
Description
1
2 + V c.c.
- V c.c.
