15. Options
15.1 Logiciel de communication APT-COM™ 3 DataControlSystem (option)
L’enceinte climatique pour des conditions variables MK / MKT est régulièrement équipée d’une interface
Ethernet (10a) à laquelle on peut brancher le logiciel de communication APT-COM™ 3
DataControlSystem de BINDER. L’adresse MAC de l’appareil est indicée à côté de l’interface Ethernet.
La valeur actuelle de température est émise dans des intervalles réglables. Le régulateur peut être
programmé graphiquement par l’ordinateur. Le système APT-COM™ permet de brancher jusqu’à 30
appareils. Pour d’autres informations veuillez vous référer au mode d’emploi du logiciel de
communication APT-COM™ 3 de BINDER.
15.2 Interface RS 422 (option)
Avec cette option, l’appareil est équipé d’une interface série RS 422 (10b) remplaçant l’interface
Ethernet, à laquelle on peut brancher le logiciel de communication APT-COM™ 3 DataControlSystem de
BINDER. Les valeurs actuelles de température et d’humidité sont émises dans des intervalles réglables.
Occupation des pins de l’interface RS 422: Pin 2: RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: Terre
15.3 Sorties analogiques pour température (option)
Avec cette option, l’appareil est équipé avec des sorties analogues de 4-20 mA pour les valeurs actuelles
et les valeurs de consigne de la température. Ces sorties peuvent être utilisées pour transmettre des
informations à des systèmes ou appareils de registration externes.
La douille de raccordement DIN (13) située dans le tableau d’instruments latéral se compose comme suit :
Sorties analogiques de température 4-20 mA DC
PIN 1: valeur actuelle de température –
PIN 2: valeur actuelle de température +
PIN 4: valeur de consigne de température –
PIN 5: valeur de consigne de température +
MK: Domaine de température : -40 °C à +180 °C
MKT: Domaine de température : -70 °C à +180 °C
Une fiche mâle DIN est ajoutée.

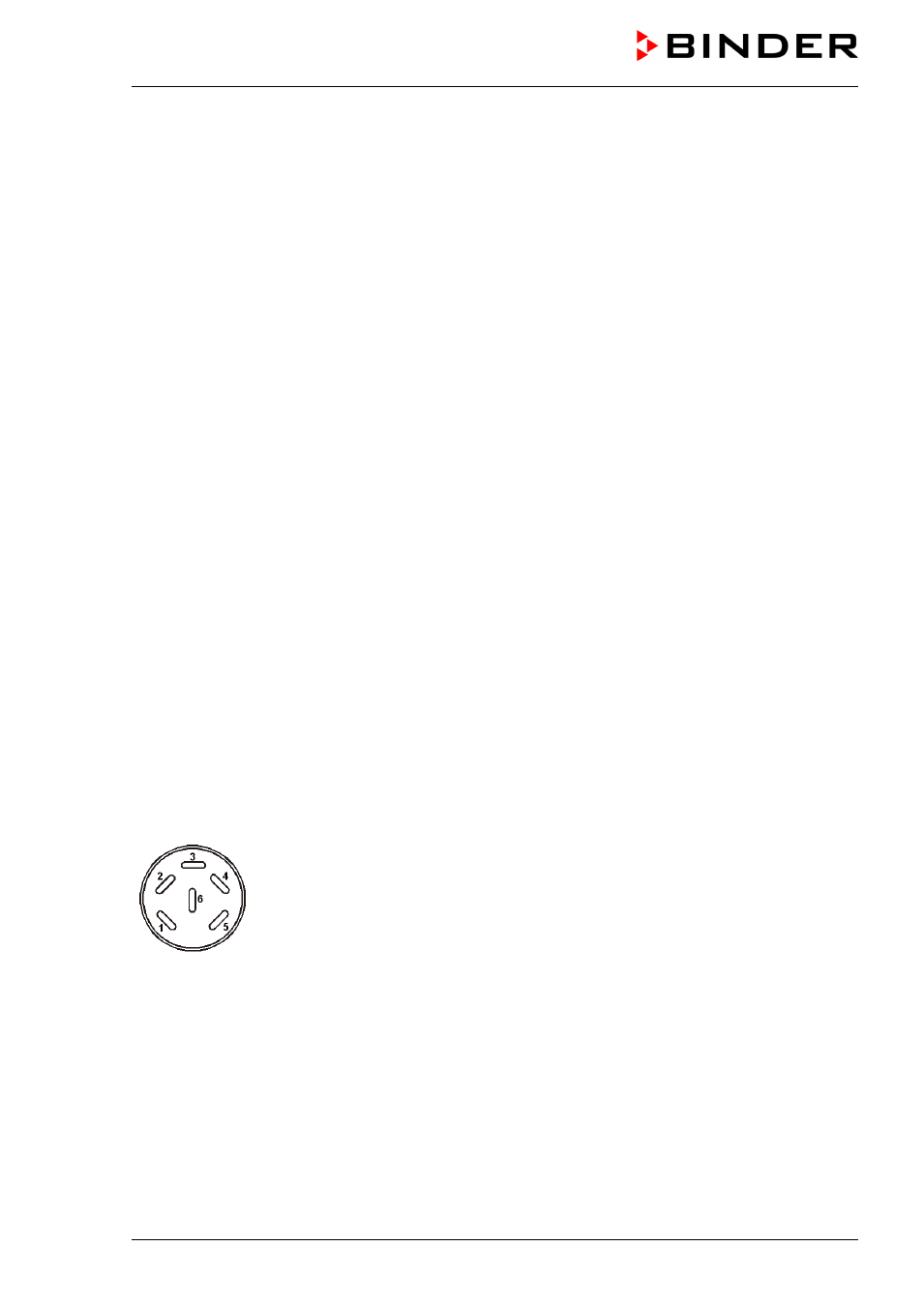

Figure 16: Occupation des pins de la douille DIN (13) de raccordement pour l’option « sorties
analogiques »
