MK / MKT (E3.1) 07/2014 page 30/103
4.3 Installation et montage du convertisseur de tension et de fréquence
(appareils avec convertisseur de tension et de fréquence)
Le convertisseur de tension et de fréquence est fourni emballé séparément avec l’enceinte climatique
pour des conditions variables.
PRECAUTION
Glissement ou versement du convertisseur de tension et de fréquence.
Endommagement du convertisseur de tension et de fréquence.
Danger de blessures en soulevant du poids trop lourd.
∅
NE PAS lever le convertisseur de tension et de fréquence par la main.
 Levez le convertisseur de tension et de fréquence de la palette en utilisant des
dispositifs techniques (chariot à fourche). Posez l’élévateur à fourche uniquement de
derrière au milieu de l’appareil.
 En variante, le convertisseur de tension et de fréquence peut aussi être soulevé aux
œillets en haut par un chariot élévateur.

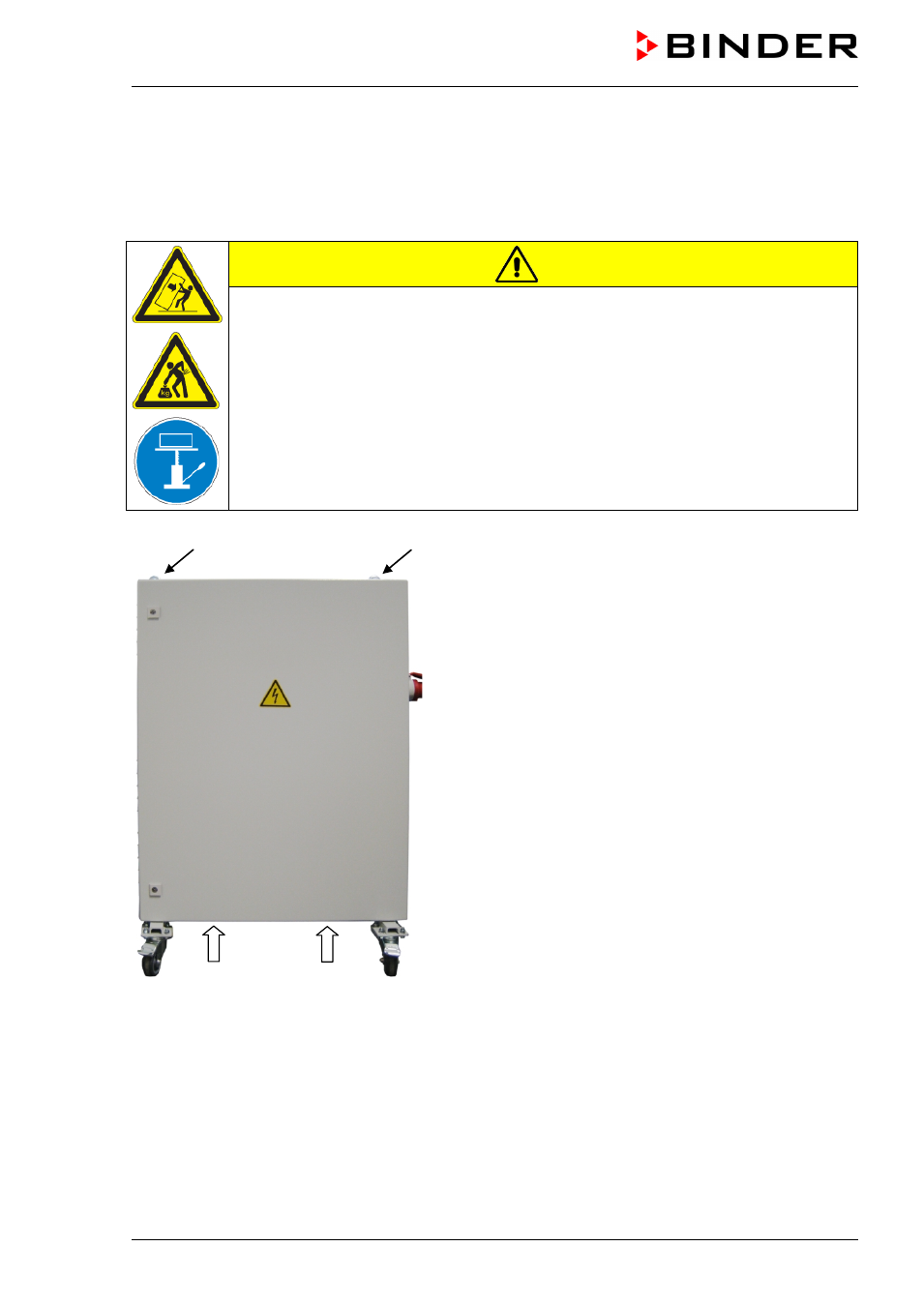

(a) Oeillets pour levage par un chariot élévateur
(b) Positionnement d'un chariot à fourche
Figure 9: Positionnement d'outils pour le levage du
convertisseur de tension et de fréquence
Pour l’installation du convertisseur de tension et de fréquence derrière l’enceinte climatique pour des
conditions variables il faut garder un écartement aux murs de l’enceinte climatique pour des conditions
variables vers l’arrière env. 1 m
Si possible, fixez le convertisseur de tension et de fréquence à l’enceinte climatique pour des conditions
variables. A cet effet, une clé Allen de taille 4 est nécessaire. Connectez les trous oblongs à la fin du
châssis avec deux vis M6 aux filets prévus en bas sur le panneau arrière de l’enceinte climatique pour
des conditions variables (voir Figure 10).
(a)
(b)
(a)
(b)
