4.4.2 Connexion du convertisseur de tension et de fréquence (appareils avec
convertisseur de tension et de fréquence)
Le convertisseur de tension et de fréquence est fourni avec un câble fixe d’alimentation secteur sans
prise. Il est protégée contre les surcharges avec 3 coupes circuits automatiques internes. Le
raccordement est établi par le client.
La prise mâle doit également avoir un conducteur de protection.
Données de connexion électrique:
•
Côté entrée: 480 V, 60 Hz, 4 fils
• Côté sortie (vers l’enceinte climatique): 400 V, 50 Hz, 5 fils
Pour effectuer la connexion électrique de l’enceinte climatique avec le convertisseur de tension et de
fréquence, procédez dans l’ordre suivant:
1. Connectez l’enceinte climatique à la prise de raccordement (G) du convertisseur de tension et de
fréquence
2. Etablir la connexion au réseau du convertisseur de tension et de fréquence par le câble réseau (I)
3. Activez le convertisseur de tension et de fréquence à l’interrupteur secteur (H) (position « ON »)
4. Activez l’enceinte climatique par l’interrupteur principal situé dans le panneau d’instruments latéral (3)

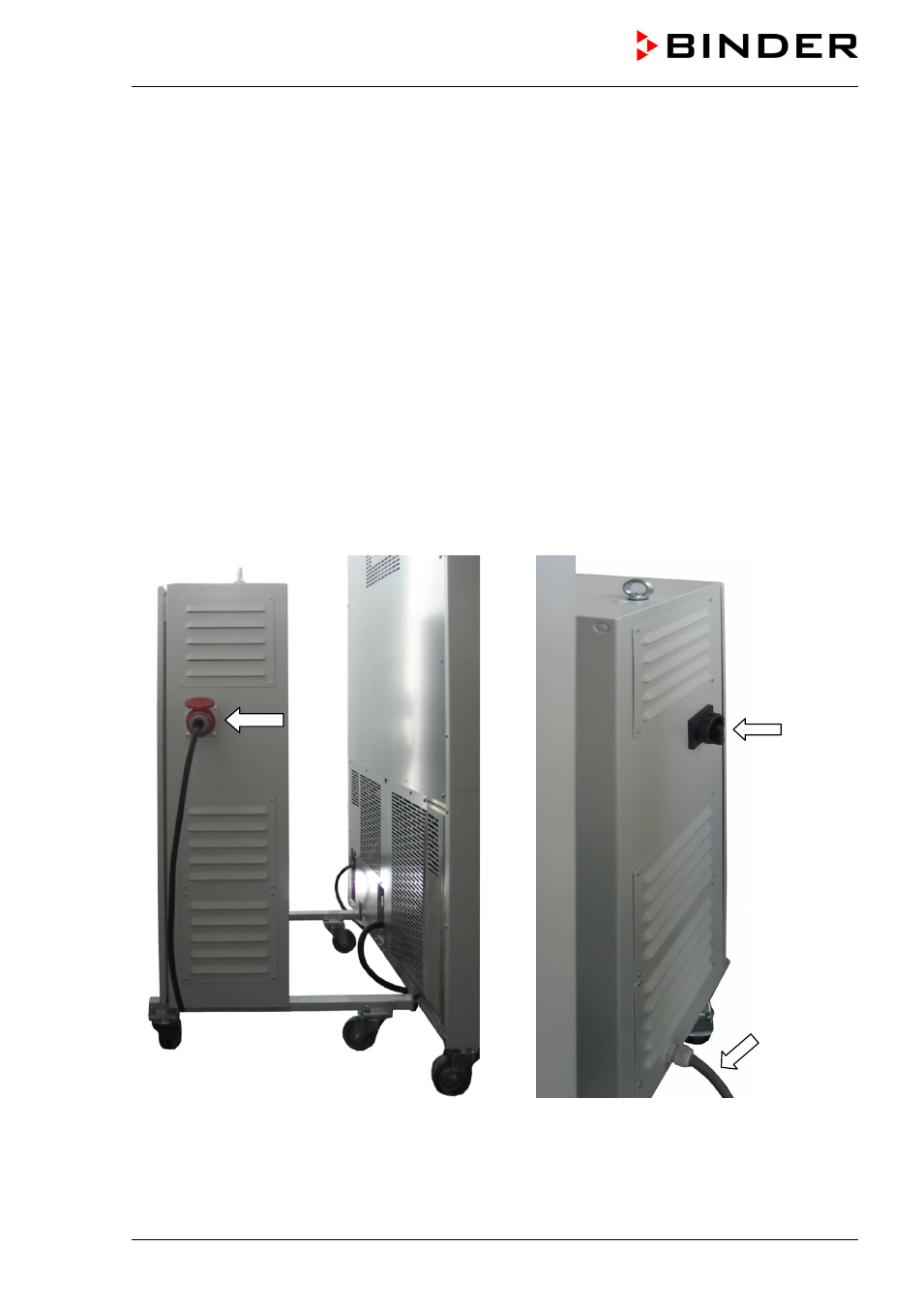

Côté gauche du convertisseur de tension et de
fréquence avec la prise de raccordement (G) pour
l’enceinte climatique pour des conditions variables
Côté droite du convertisseur de tension et de
fréquence avec l’interrupteur secteur (H) et le
câble réseau (I)
Figure 10: convertisseur de tension et de fréquence, monté
(H)
(I)
(G)
