FDL (E2.1) 02/2015 page 65/75
17. Description technique
17.1 Calibrage et ajustage effectués en usine
L’appareil a été calibré et ajusté en usine. Le calibrage et l’ajustage sont décrits et effectués par des ins-
tructions de contrôle standardisées dans le système QM BINDER selon DIN EN ISO 9001 (certifié depuis
décembre 1996 par TÜV CERT). Par ailleurs l’équipement de vérification utilisé est soumis à
l’observation de l’équipement de vérification décrit dans le système QM BINDER selon DIN EN ISO 9001
et est calibré et vérifié régulièrement en relation à un standard DKD.

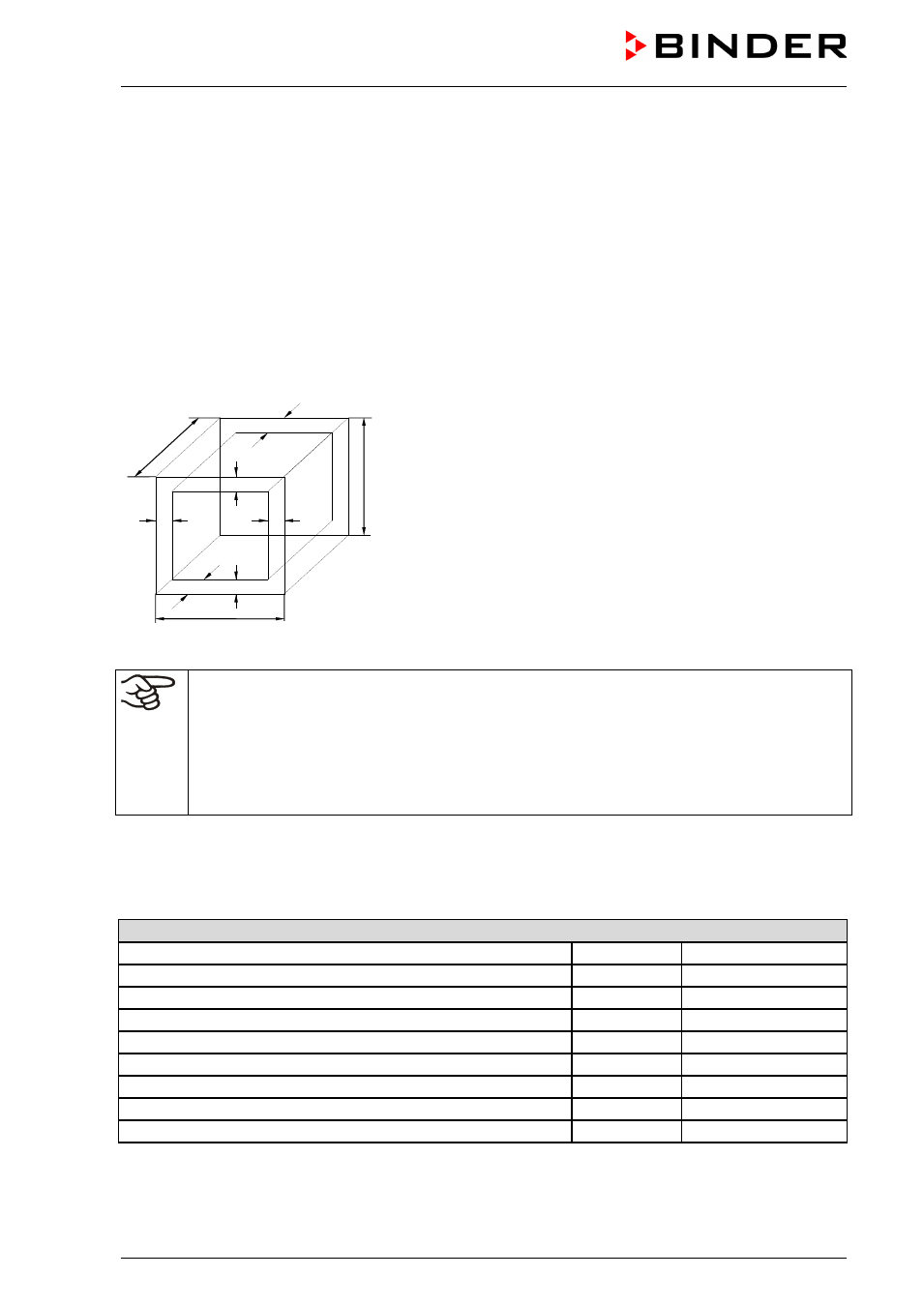

17.2 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
a
b
a a
C
B
A
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre mur/appareil
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figure 15: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
Ne pas placer le matériel dehors le volume utile.
Ne pas remplir le volume utile plus qu’a la moitié, pour pouvoir garantir une circulation d’air
suffisante.
Ne pas séparer le volume utile avec du matériel spacieux.
Ne pas placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre de
la circulation entre eux et ainsi la répartition homogène de la température et de l’humidité.
17.3 Données techniques FDL 115
Dimensions extérieures
Largeur
mm 835
Hauteur (pieds inclus) mm 800
Profondeur mm 685
Profondeur additionnelle de poignée de porte mm 50
Ecart de mur en arrière mm 100
Ecart de mur latéral mm 160
Conduit d'évacuation d'air, diamètre extérieur mm 100
Volume total espace vapeur 1) l 156
Nombre de portes pièces 1
