8. Editeur de programmes
8.1 Distinction entre rampe et saut de valeur de consigne
Vous pouvez programmer de diverses modes de transitions de température. Pour cela, les réglages
« rampe » (réglage défaut) et « step » vous sont disponibles dans le niveau d’utilisateur (chap. 10).
Avec le réglage « rampe », vous pouvez programmer toutes modes de transitions de tempé-
rature.
Avec le réglage « step » le régulateur va équilibrer uniquement à des températures cons-
tantes, et vous ne pouvez plus programmer des rampes.
Le changement des réglages « rampe » et « step » est d’influence sur tous les programmes.
Tenez compte du fait que ce change peut entraîner des modifications importantes des cours
temporels de programmes déjà existants.
8.1.1 Programmation avec le réglage « rampe » (réglage défaut)
Les valeurs de consigne se réfèrent toujours au moment du commencement d’une section de pro-
gramme, c’est-à-dire, au début de chaque section de programme, la température est réglée à la valeur
entrée. Au cours du temps d'exécution de la section, s’effectue une transition de température à la valeur
de consigne de la section suivante.
Par une conception de temps appropriée des sections de programme, toutes modes de transitions de
température peuvent être réalisées :
•
Transition de température progressive « rampe de valeurs de consigne »
Le changement de la valeur de consigne se produit progressivement d’une valeur de consigne à celle
de la section de programme suivante pendant la durée entrée. La température réelle (X) suit la valeur
de consigne (W) changeante pendant tout moment.
• Sections de programme à température constante
Les valeurs de consigne de deux sections successives sont égales, donc la température est réglée
constante pendant tout le cours de la première section de programme.
• Transition de température brusque « saut de valeurs de consigne »
L’on peut comprendre les sauts de température comme transitions (ou rampes) se produisant pen-
dant un temps très court. Deux sections de programme à valeurs de température identiques sont sui-
vies d’une section à valeur différente. Si la durée de cette dernière section est mise à une valeur très
courte (1 minute minimum), la transition de température s’effectue brusquement pendant le temps le
plus bref possible.

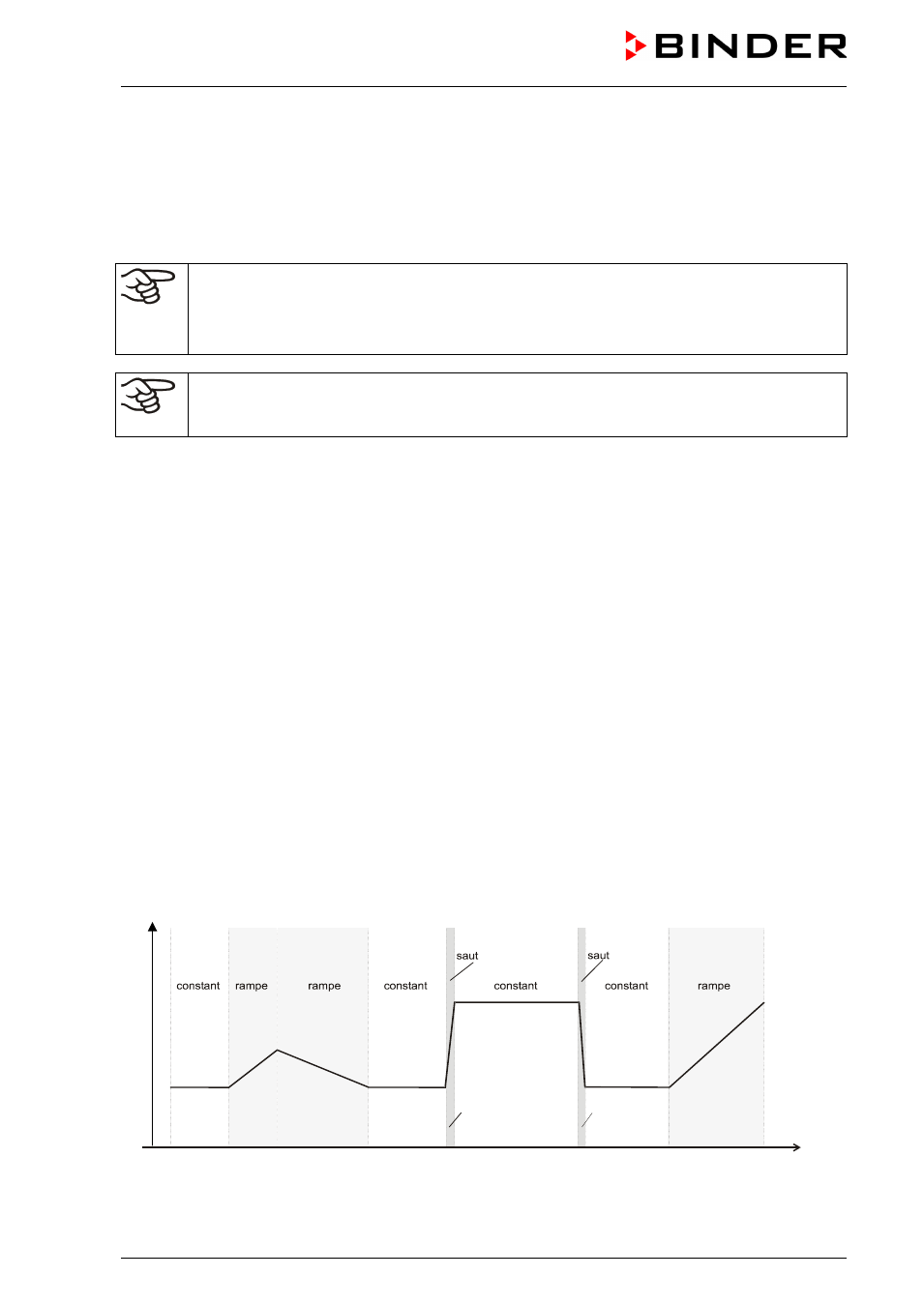

Figure 7: Conceptions de transitions de température
(lors du réglage défaut « rampe » dans le niveau d’utilisateur (chap. 10)
A01 A02 A03 A04
A05
A06
A07
A08 A09
t
W
