KBWF (E5.3) 07/2014 page 93/105
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre entre les parois
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)

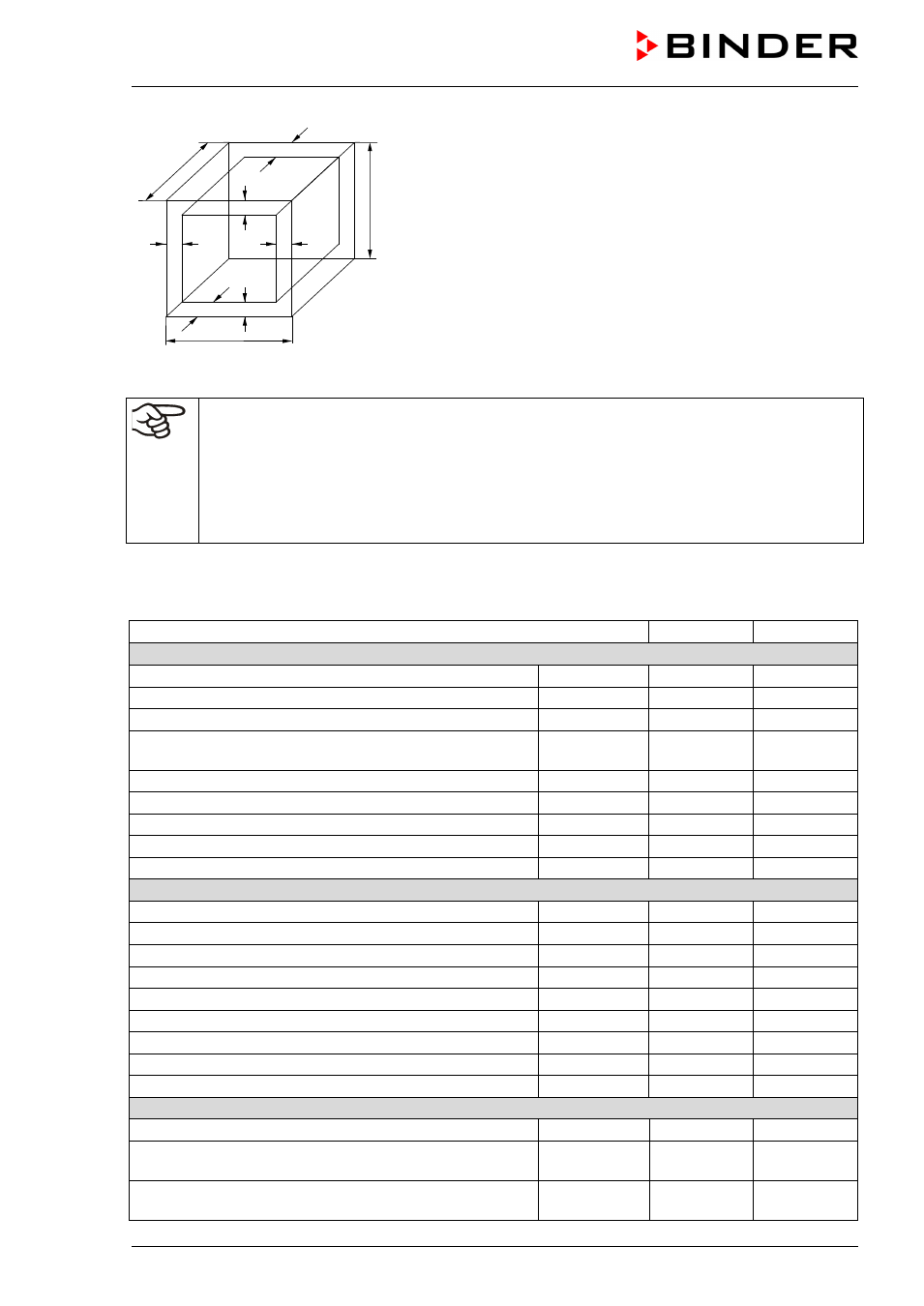

Figure 34: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
NE PAS placer le matériel dehors le volume utile.
NE PAS remplir le volume utile plus qu’à la moitié, pour pouvoir garantir une circulation d’air
suffisante.
NE PAS diviser le volume utile avec du matériel spacieux.
NE PAS placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre
de la circulation entre eux et ainsi la répartition homogène de la température et de l’humidité.
19.4 Données techniques
Volume 240 720
Dimensions extérieures
Largeur
mm 925 1250
Hauteur (roues inclus) mm 1460 1925
Profondeur mm 800 887
Profondeur, poignée de porte, panneau d’instrumentation,
connexion inclus
mm 880 939
Ecart de mur en arrière (minimum) (écarteurs) mm 100 100
Ecart de mur latéral (minimum) mm 100 200
Volume total espace vapeur l 348 918
Nombre de portes 1 2
Nombre de portes intérieures vitrées 1 2
Dimensions intérieures
Largeur
mm 650 973
Hauteur mm 785 1250
Profondeur mm 485 576
Volume chambre intérieure l 247 700
Nombre de clayettes (standard / max.) 2/7 2/13
Nombre de clayettes éclairantes 2 3
Charge max. par clayette kg 30 45
Charge total max. admissible kg 100 150
Poids étuve vide kg 214 374
Données de température (sans humidité)
Plage de température sans clayettes éclairantes 1)
°C 0 à 70 0 à 70
Plage de température avec clayettes éclairantes, avec
éclairage 1)
°C 10 à 60 10 à 60
Compensation de chaleur max. jusqu’à +40°C, avec
éclairage 1)
W 400 1000
