Commutateur à clé

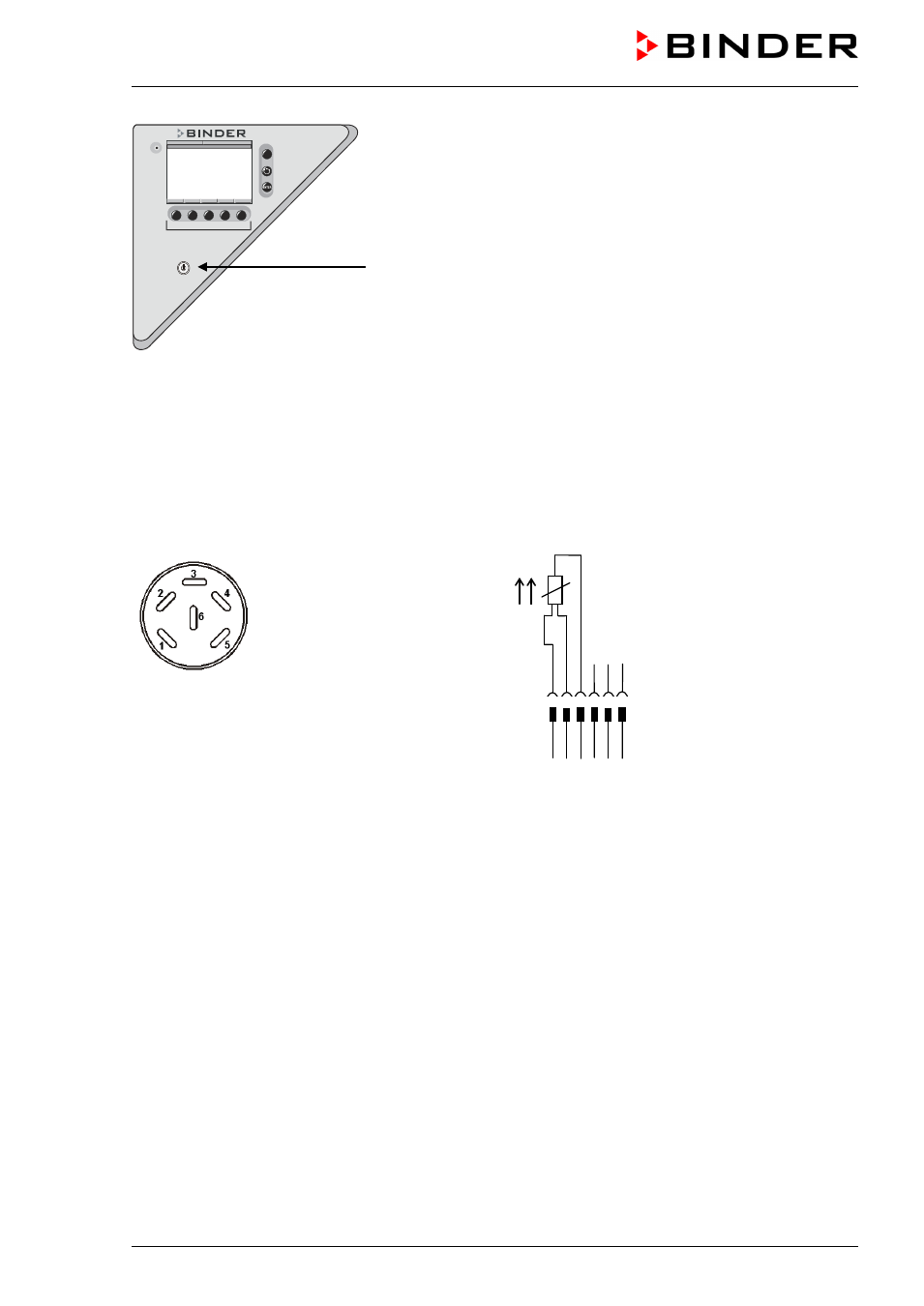

Figure 26: Verrouillage du clavier
Les touches de commande du clavier verrouillées, la notification « KEY LOCK » s’affiche à l’écran du
régulateur (voir chap. 11).
15.8 Sonde de température additionnelle flexible Pt 100 (option)
En cas de cette option, à l’aide d’une sonde de température Pt 100 additionnelle flexible, la température
de la charge peut être déterminée par un système d’enregistrement indépendant à l’entrée Pt 100. Le
tube d’usure de la pointe de la sonde Pt 100 flexible peut être plongé dans des substances liquides.
Sonde Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Prise femelle DIN (5)
Prise mâle DIN
Une fiche mâle DIN est ajoutée.
Figure 27: Affectation des pins de la douille DIN (5) dans le tableau d’instruments latéral à droite
Données techniques de la sonde Pt 100:
•
Technique à trois fils
• Classe B (DIN EN 60751)
• Plage de températures jusqu’à 320 °C
• Tube d’usure 45 mm de longueur en acier inox, matériau N o 1.4501
