KBWF (E5.3) 07/2014 page 49/105

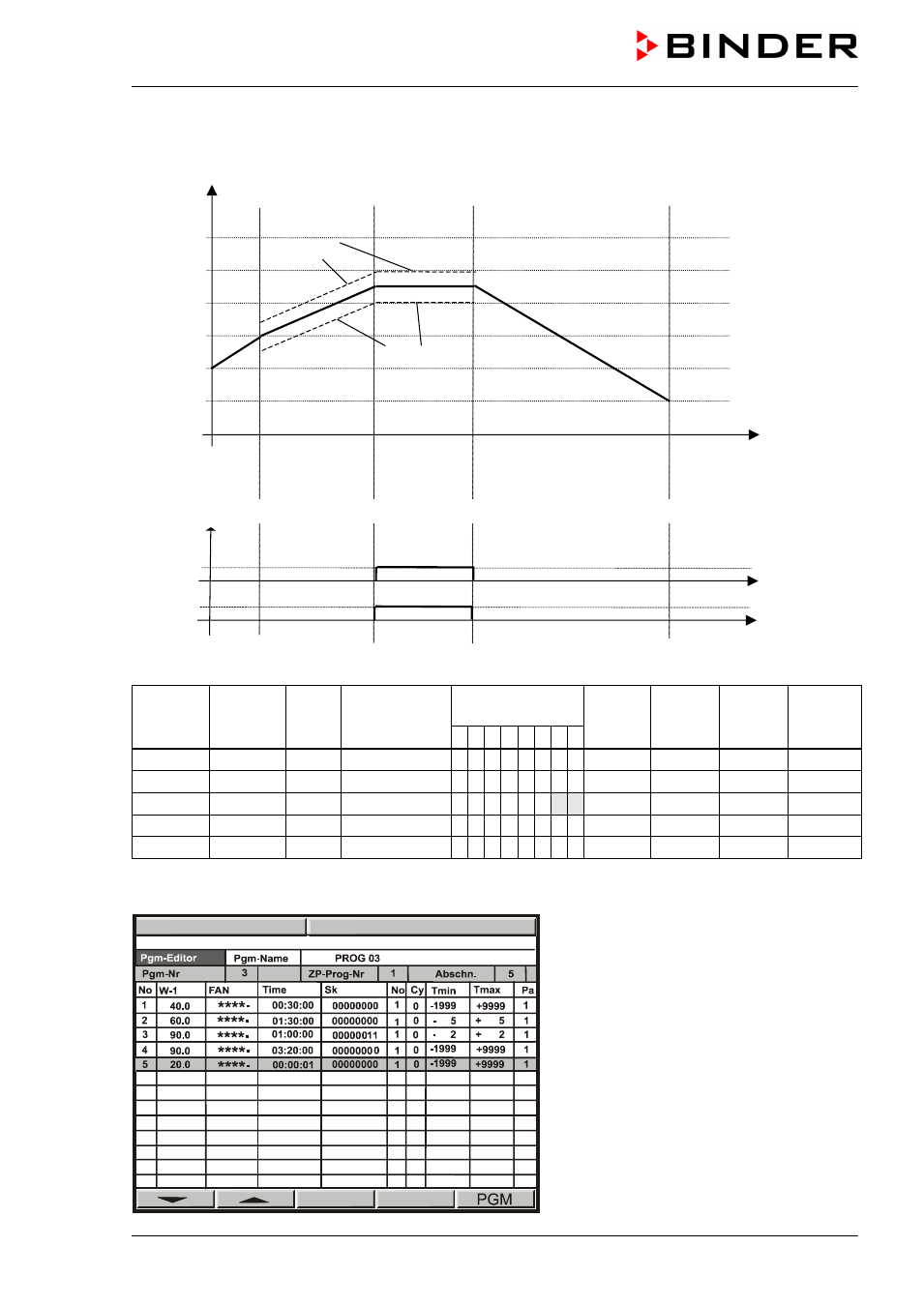

Entrée d'un programme du type rampe de valeur de consigne
(exemple d’un programme de température avec éclairage)
Tableau correspondant à l’exemple de programme mentionné ci-dessus
Section
No.
Val. de
consigne
Venti-
lateur
Période Pistes de
commande
Section
obtenue
No. de
cycles
Tol.-
Min.
Tol.-
Max.
8 7 6 5 4 3 2 1
01 40 100 % 00:30:00 0 0 0 0 0 0 0 0 1 0 -1999 +9999
02 60 100 % 01:30:00 0 0 0 0 0 0 0 0 1 0 -5 +5
03 90 100 % 01:00:00 0 0 0 0 0 0 1 1 1 0 -2 +2
04 90 100 % 03:20:00 0 0 0 0 0 0 0 0 1 0 -1999 +9999
05 20 100 % 00:00:01 0 0 0 0 0 0 0 0 1 0 -1999 +9999
Entrez maintenant ces données dans le tableau de programme d’un des 25 places de programme du
régulateur MB1 :
08:43:55 15.12.13
W/ °C
t/min.
01 02 03 04
0
20
40
60
80
100
30 120 180 380
05
Tolérance
minimum
Tolérance
maximum
t/min.
ON
OFF
SK 2
t/min.
ON
OFF
SK 1
Réglez l’état de commutation des tubes fluorescents par les pistes de commande 1 et 2
