15.3 Réglage de l’intensité de lumière
L’intensité de l’éclairage de chaque clayette éclairante peut être modifiée, grâce à la répartition des tubes
en groupe, en quatre niveaux (éteint / 40% / 60% / 100%).
Les tubes fluorescents de chaque clayette éclairante peuvent être allumés en groupe:

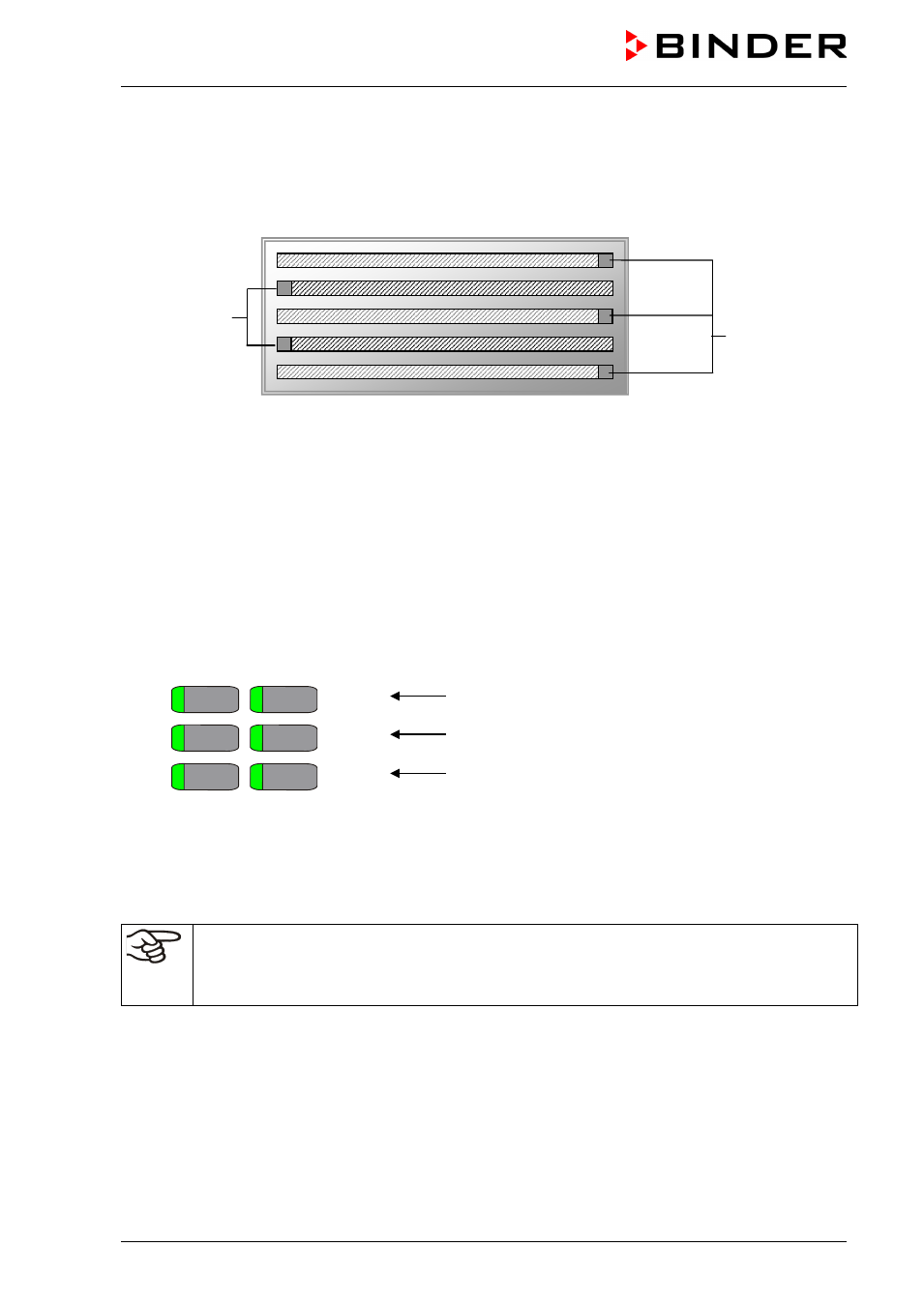

Figure 20: Commutation des tubes fluorescents dans les clayette éclairantes KBW
Choisissez nombre et position des tubes fluorescents par les interrupteurs (2a) à (2d) / (2f). Suite à la
commutation des tubes fluorescents en groupe, il y a quatre degrés d’éclairage possibles pour chaque
clayette éclairante:
•
pas d’éclairage (les deux interrupteurs noirs)
• 40% d’éclairage (un seul interrupteur (2a) / (2c) / (2e) à marquage vert)
• 60% d’éclairage (un seul interrupteur (2b) / (2d) / (2f) à marquage vert)
• plein éclairage (les deux interrupteurs à marquage vert)
Les interrupteurs sont distribués comme suit:
(2a)
(2b)
Interrupteurs pour la clayette supérieure
(2c)
(2d)
Interrupteurs pour la clayette du milieu
(l’inférieure chez KBW 240)
(2e)
(2f)
Interrupteurs pour la clayette inférieure
(uniquement KBW 400 et KBW 720)
Le réglage par les interrupteurs (2a) à (2d) / (2f) sert à la présélection des clayettes éclairantes.
La mise en marche (lancement du réglage présélectionné) se fait par la piste de commande 1 (Operation
Line 1) dans le menu du régulateur (chap. 6 pour opération de valeur fixe, chap. 8 pour opération de
programme).
Etats de commutation de la piste de commande 1:
100 = MARCHE , 000 = ARRET.
Avant l’entrée des valeurs dans le mode d’entrée de valeur de consigne fixe (chap. 6) ou d’un
programme dans l’éditeur de programmes (chap. 8), le semainier digital doit être inactif. Sinon,
les réglages des pistes de commande dans le mode d’entrée de valeur de consigne fixe ou
dans l’éditeur de programme seront sans effet.
(2b) / (2d) / (2f)
(2a) / (2c) / (2e)
