Les sécurités de surchauffe classe 3.1 (8) et classe 3.2 (9) sont localisées dans le tableau latéral
d’instruments gauche.
(9)
(8)
Température
supérieure
Valeur de
consigne
Température
inférieure

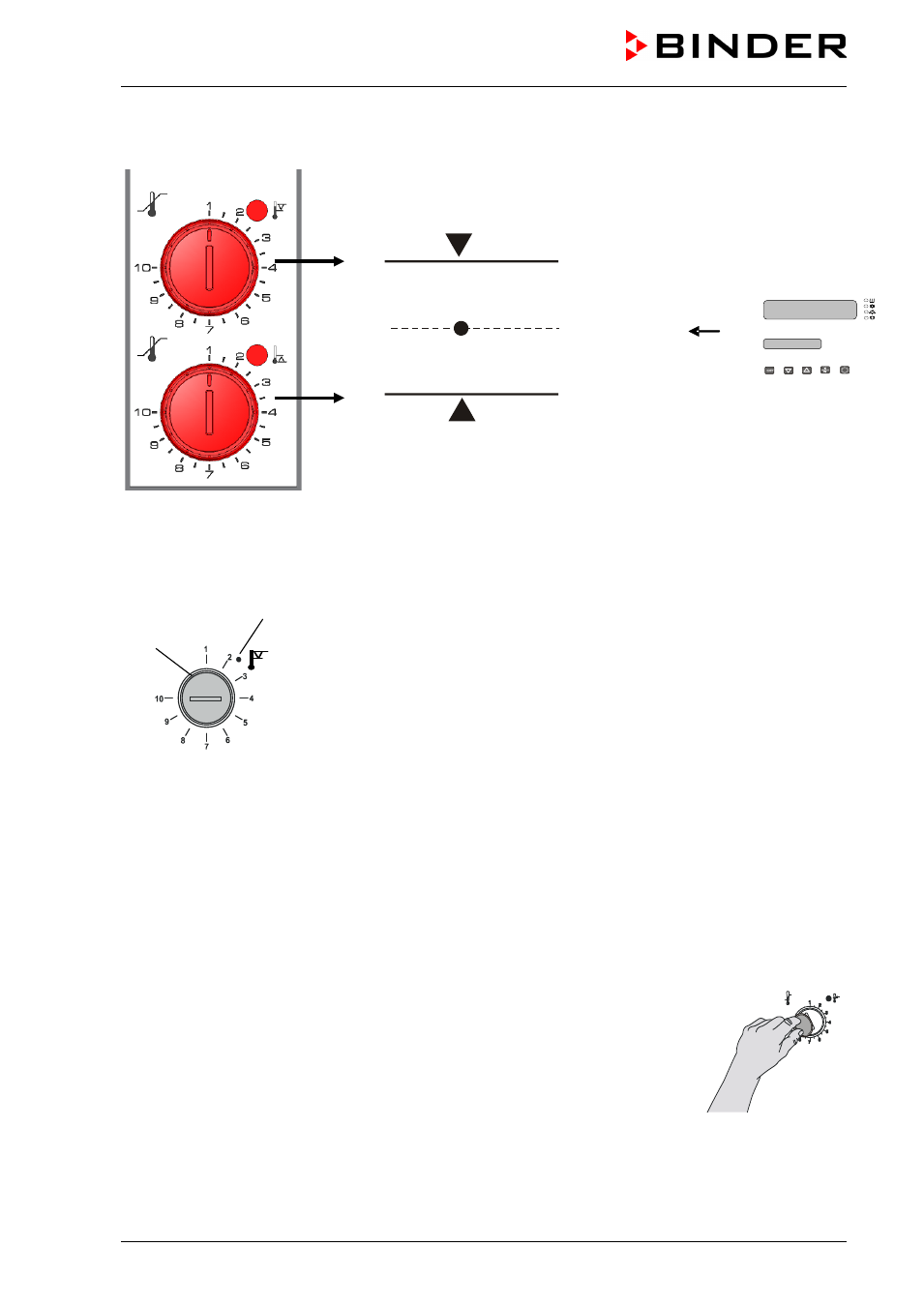

Figure 12: Sécurité de surchauffe classe 3.3
14.3.1 Sécurité de surchauffe classe 3.1
En tournant le bouton (8) au maximum (position 10), la sécurité de surchauffe
classe 3.1 sert à protéger l’appareil. Si la sécurité de surchauffe est réglée
sur une température un peu plus élevée que celle de consigne choisie sur le
régulateur, elle protège le chargement.
Au cas où la sécurité de surchauffe classe 3.1 s’est pris en charge de la ré-
gulation, reconnaissable par le voyant lumineux rouge (8a), le message
« TEMP ALARM » au régulateur et par le signal sonore, procédez comme
suit:
•
Arrêtez le signal sonore par la touche EXIT au régulateur.
• Débranchez l’appareil du secteur.
• Faites examiner et éliminer l’origine de l’anomalie par un spécialiste.
• Remettez l’appareil en service comme décrit dans chap. 5.
Réglage:
Pour contrôler à quelle température la sécurité de surchauffe classe 3.1 se déclenche, mettre l’appareil
en marche et régler la valeur de consigne désirée avec le thermostat.
La graduation de 1 à 10 correspond à la plage de températures de 0 °C à 120 °C et sert d’aide pour le
réglage.
• Tournez au maximum (position 10) le bouton (8) de la sécurité de surchauffe
avec une pièce de monnaie (protection de l’appareil).
• Lorsque la valeur de consigne sélectionnée a été réglée, remettez le bouton
(8) jusqu’au point où la sécurité de surchauffe se déclenche (en sens inverse
des aiguilles d’une montre).
• Le point de déclenchement est reconnaissable par l’illumination du voyant
lumineux rouge (8a), le message « TEMP ALARM » au régulateur et par le
signal sonore. Arrêtez le signal sonore par la touche RESET au régulateur.
• Pour régler de manière optimale la sécurité de surchauffe, tournez de deux
crans du cadran le bouton dans le sens des aiguilles d’une montre, le voyant
lumineux (8a) rouge alors s’éteint.
Figure 13: Réglage de
la sécurité de sur-
chauffe classe 3.1
(3)
(8a)
