KT (E6) 09/2013 page 18/135
2.3 Dos de l’appareil
(1)
(3)
(4)
(5)
(6)
(7) (8)

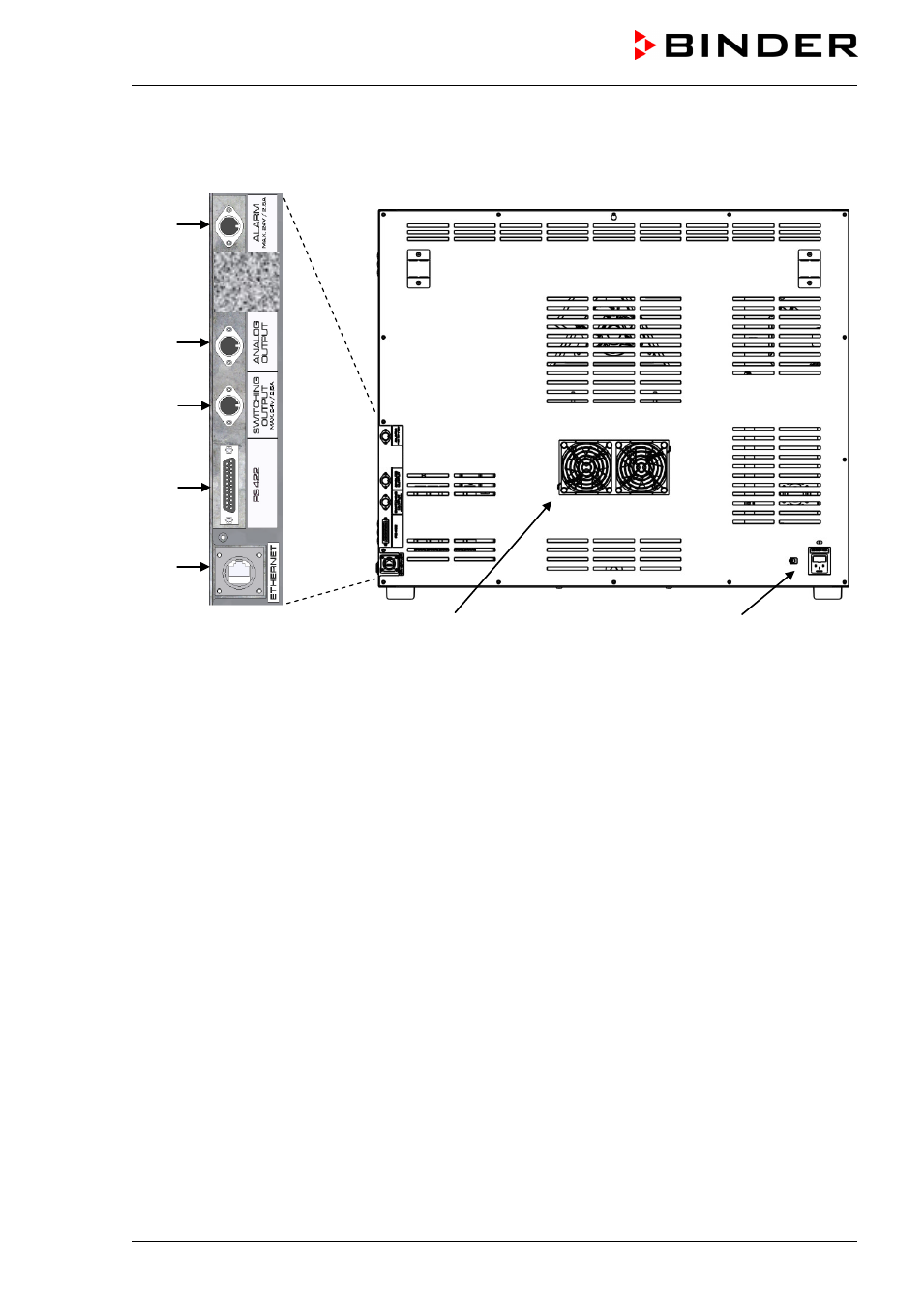

Figure 5: Dos de l’appareil avec la position des options (exemple KT 115)
(1)
Prise DIN sorties d’alarme sans potentiel (option)
(2) (non utilisé)
(3) Prise DIN sorties analogiques 4-20 mA (option)
(4) Prise DIN sorties de commutation sans potentiel (option)
(5)
Interface de communication RS 422 (option)
(6) Interface de communication Ethernet avec l’indication de l’adresse MAC (équipement standard,
omis avec l’option interface RS 422)
(7) Grille de ventilateur Peltier
(8) Prise pour connecteur IEC
