KT (E6) 09/2013 page 112/135
19.5 Sortie d’alarme sans potentiel (option)
Avec cette option, l’appareil est équipé d’un contact d’alarme sans potentiel pour la température. Des
alarmes peuvent être transmises à une installation de monitorage centrale.
La connexion est effectuée par le biais de la douille DIN (1) située au dos de l’appareil. Une fiche mâle
DIN est ajoutée.

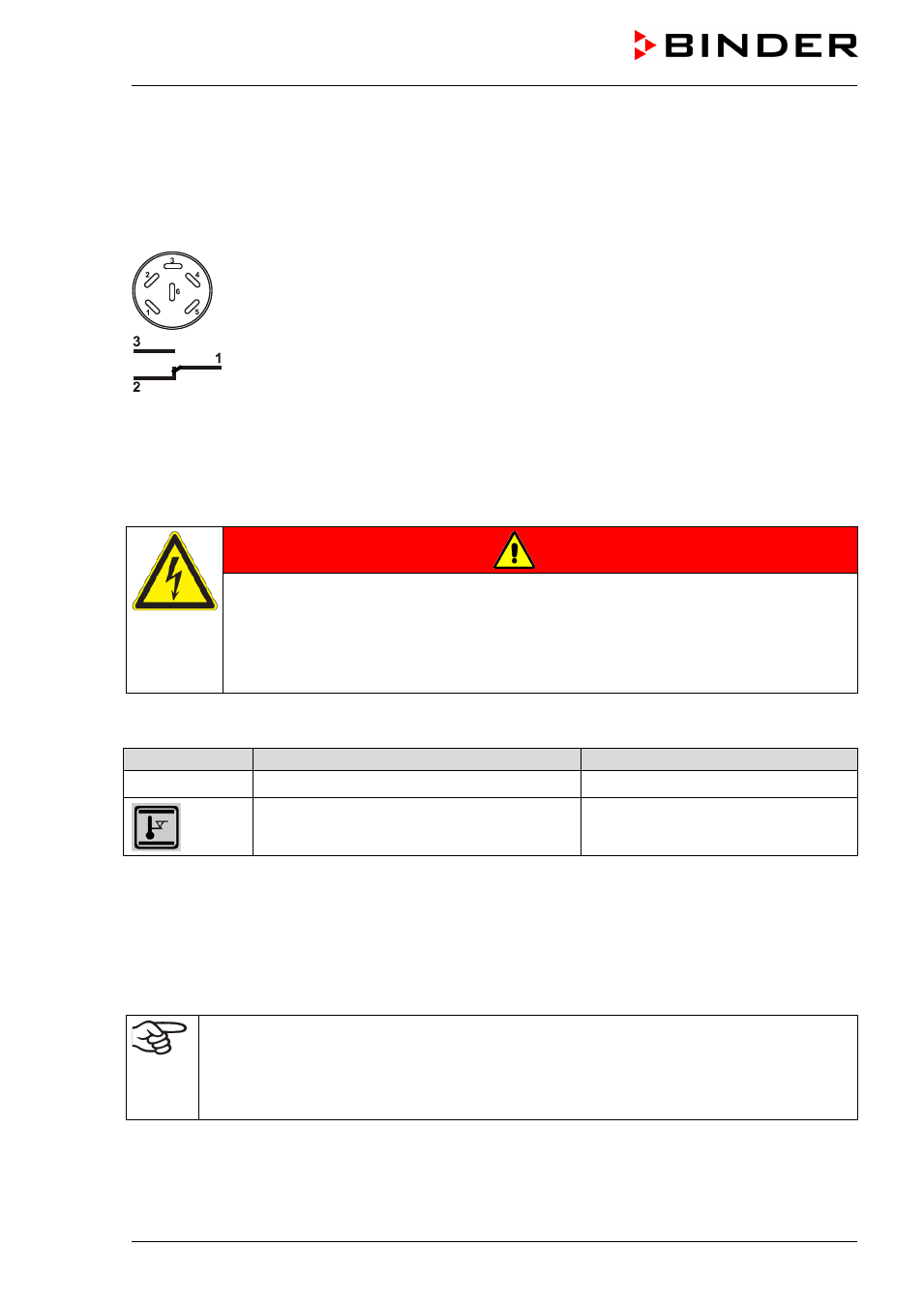

Figure 9: Affectation des pins de la douille DIN (9) au dos de l’appareil
ALARME
Pin 1: Pôle, Pin 2: Contact à ouverture, Pin 3: Contact de fermeture
S’il n’y a pas de signal d’alarme, les broches 1 et 3 ferment le circuit.
En cas d’alarme, les broches 1 et 2 ferment le circuit.
Ceci se produit au même temps que le message d’alarme affiché du régulateur.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
Le contact d’alarme sans potentiel sera commuté lors de l’alarme de marge de tolérance de température
et en cas de panne de secteur :
Icône affiché
Type d’erreur lors de l'affichage de l’icône Commutation du contact d’alarme
Panne de secteur tout de suite
Alarme de marge de tolérance
de température
10 min après l’alarme
En cas d’alarme de température, le message d’alarme sur l’affichage du régulateur est conservé pendant
la transmission d’alarme par le contact d’alarme sans potentiel.
Quand la cause de l’anomalie n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur par la touche RESET.
En cas de panne de secteur, la transmission d’alarme par contacts d’alarme sans potentiel est effectuée
pendant toute la durée de la de panne de secteur. Après le retour du courant les contacts 1 et 3 se fer-
ment automatiquement.
Avec l’enregistrement de données par le logiciel de communication APT-COM™ 3 DataCon-
trolSystem (option, chap. 19.1) par l’interface Ethernet ou l’interface optionnel RS422 de
l’appareil, seulement le message d’alarme est enregistré dans le protocole APT-COM™

Pour une alerte en cas de dépassements des seuils prédéfinis par l’APT-COM™3, réglez
les limites de tolérance séparément dans la fenêtre de mesure de l’APT-COM™3.
Vous pouvez activer et désactiver la sortie d’alarme sans potentiel par le régulateur pour faire un test de
fonction. Pour accéder à cette fonction de test, sélectionnez
Menu >Equipement optionnel > Sortie d’alarme de température (chap. 7.4).
