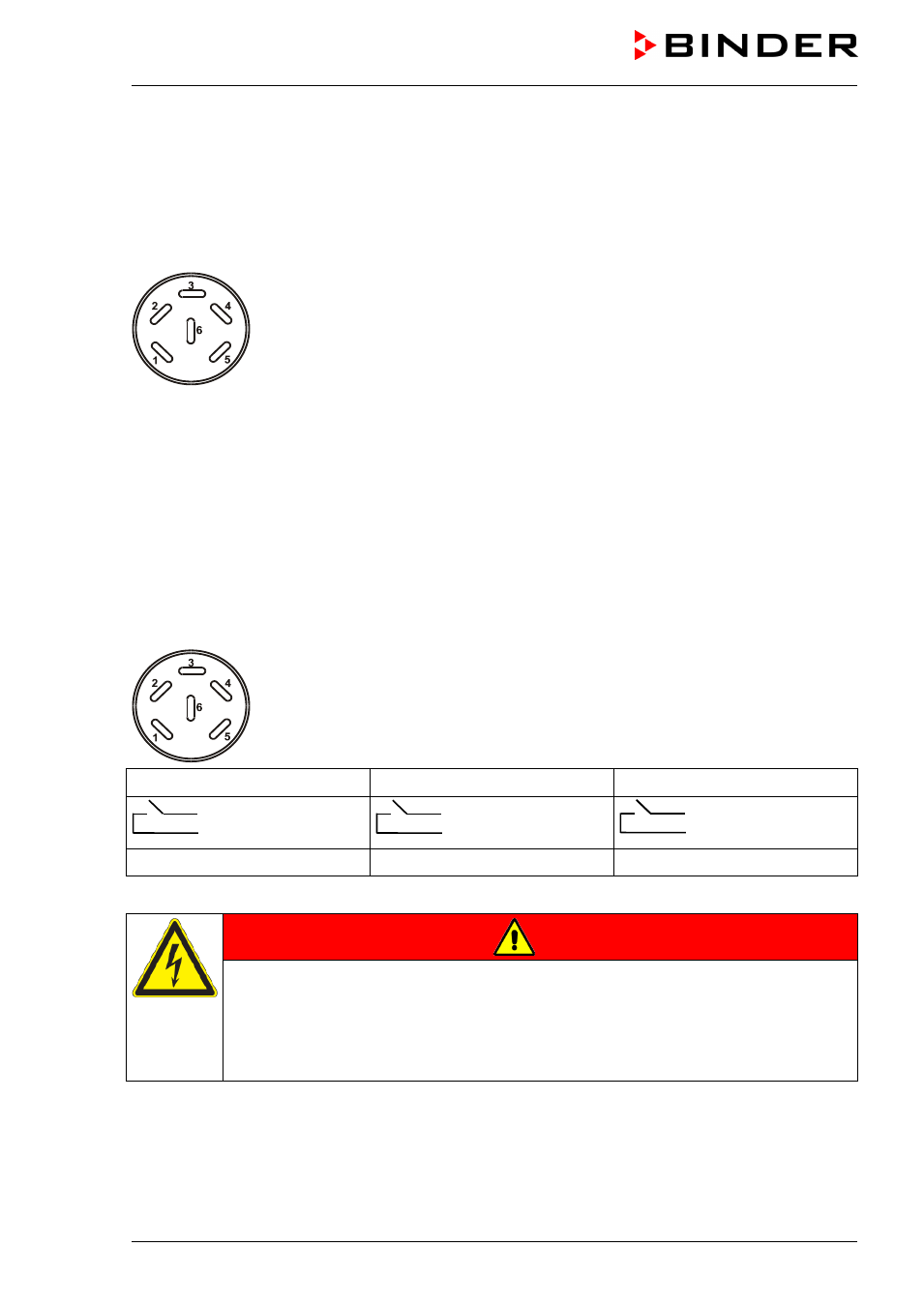

KT (E6) 09/2013 page 113/135
19.6 Sortie analogique pour température (option)
Par cette option, l’appareil est équipé avec une sortie analogue de 4-20 mA pour la température. La sortie
peut être utilisée pour transmettre des informations à des systèmes ou des appareils de registration ex-
ternes.
La connexion est effectuée par le biais de la douille DIN (3) située au dos de l’appareil. Une fiche mâle
DIN est ajoutée.
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
Domaine de température : -10 °C bis +100 °C
Figure 10: Affectation des pins de la douille DIN (3) située au dos de l’appareil
19.7 Sorties de commutation sans potentiel (option)
Les sorties sans potentiel 1, 2 et 3 servent à commuter des appareils divers connectés par une douille
DIN située au dos de l’appareil. Elles rendent possibles de connecter et déconnecter les appareils con-
nectés individuelles par le régulateur. Les sorties se font programmer en mode d’entrée de valeur de
consigne fixe (chap. 7.3) de même que dans l’éditeur de programmes horaires (chap. 9.3.7) ou dans
l’éditeur de programmes du semainier (chap. 10.3.6)
La connexion est effectuée par le biais de la douille DIN (4) située au dos de l’appareil. Une fiche mâle
DIN est ajoutée.
Figure 11: Affectation des pins de la douille DIN (4) située au dos de l’appareil
Sortie 1 Sortie 2 Sortie 3
Pin 1: pôle
Pin 2: contacteur
Pin 3: pôle
Pin 4: contacteur
Pin 5: pôle
Pin 6: contacteur
Etat de commutation Marche: 1xx Etat de commutation Marche: x1x Etat de commutation Marche: xx1
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
5
6
3
4 1
2
