C 150 (E2) 12/2012 Seite 80/90
19.2 Coupe-circuit miniature
Les appareils sont protégés contre le courant de surcharge par un coupe-circuit miniature accessible de
l'extérieur. Le coupe-circuit miniature se trouve à l'arrière de l'appareil, au-dessous de la décharge de
traction du câble de distribution. Le porte-fusible est équipe d'une cartouche fusible 5 x 20 mm. En cas de
remplacement du fusible de sécurité, il faut le remplacer uniquement par un fusible des mêmes données
nominales qui sont indiquées parmi les données techniques de l'appareil en question. Si ce fusible se
déclenche, consultez un électricien spécialiste ou le service après-vente de BINDER.

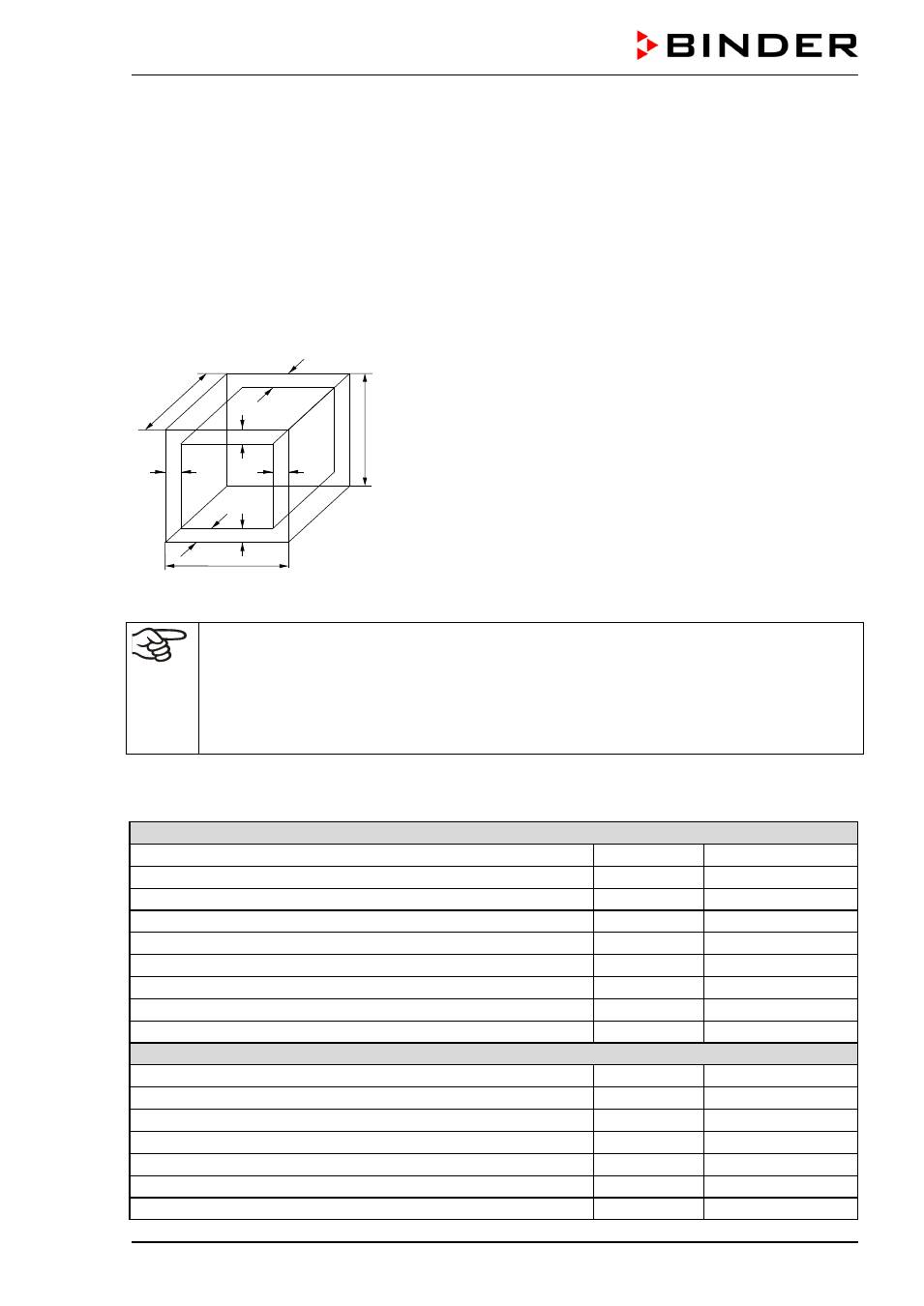

19.3 Définition du volume utile
Le volume utile illustré ci-dessous est calculé comme suit :
b
c
c
b
a
C
B
A
a
A, B, C = dimensions intérieures (largeur, hauteur, profondeur)
a, b, c = espace libre entre les parois
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
UTILE
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figure 37: Détermination du volume utile
Les données techniques se réfèrent sur le volume utile.
Ne pas placer le matériel dehors le volume utile.
Ne pas remplir le volume utile plus qu’à la moitié, pour pouvoir garantir une circulation d’air
suffisante.
Ne pas diviser le volume utile avec du matériel spacieux.
Ne pas placer le matériel très proche l’un de l’autre, mais laisser de l’espace pour permettre de
la circulation entre eux et ainsi la répartition homogène de la température et de CO
2
.
19.4 Données techniques C 150
Dimensions extérieures
Largeur
mm 680
Hauteur (pieds inclus) mm 819
Profondeur mm 815
Profondeur plus poignée de porte, panneau d’instrumentation mm 54
Profondeur plus connexions de gaz et de réseau mm 60
Ecart de mur en arrière mm 100
Ecart de mur latéral mm 50
Nombre de portes 1
Nombre de portes internes en verre 1
Dimensions intérieures
Largeur
mm 500
Hauteur mm 600
Profondeur mm 500
Volume chambre intérieure l 150
Nombre de clayettes, série / max. 3/6
Dimensions de clayettes (Largeur x Profondeur) mm x mm 491 x 442
Poids de l’appareil vide kg 95
