C 150 (E2) 12/2012 Seite 49/90
10.3 Contact d’alarme sans potentiel
Sortie d’alarme collective par contact d’alarme sans potentiel
L’appareil est équipé sur le dos d’un contact d’alarme sans potentiel (13) permettant de connecter une
installation de monitorage externe pour surveiller et enregistrer les messages d’alarme générés par le C
150 à l’extérieur.
Le contact sans potentiel se ferme sans délai dès que la DEL rouge « ALARM » à l’affichage du régula-
teur s’allume. Le contact sans potentiel est commuté en cas de tous les évents d’alarme décrits dans
chap. 10.1 et lors de panne de secteur.
Si la connexion du monitorage externe d’alarme s’établit par les contacts C et NO, le
monitorage d’alarme est sûr contre l’interruption de ligne, c.-à-d. Une rupture entre le
C 150 et le monitorage externe d’alarme va lancer une alarme. Dans ce cas, une
coupure de courant va aussi lancer une alarme.

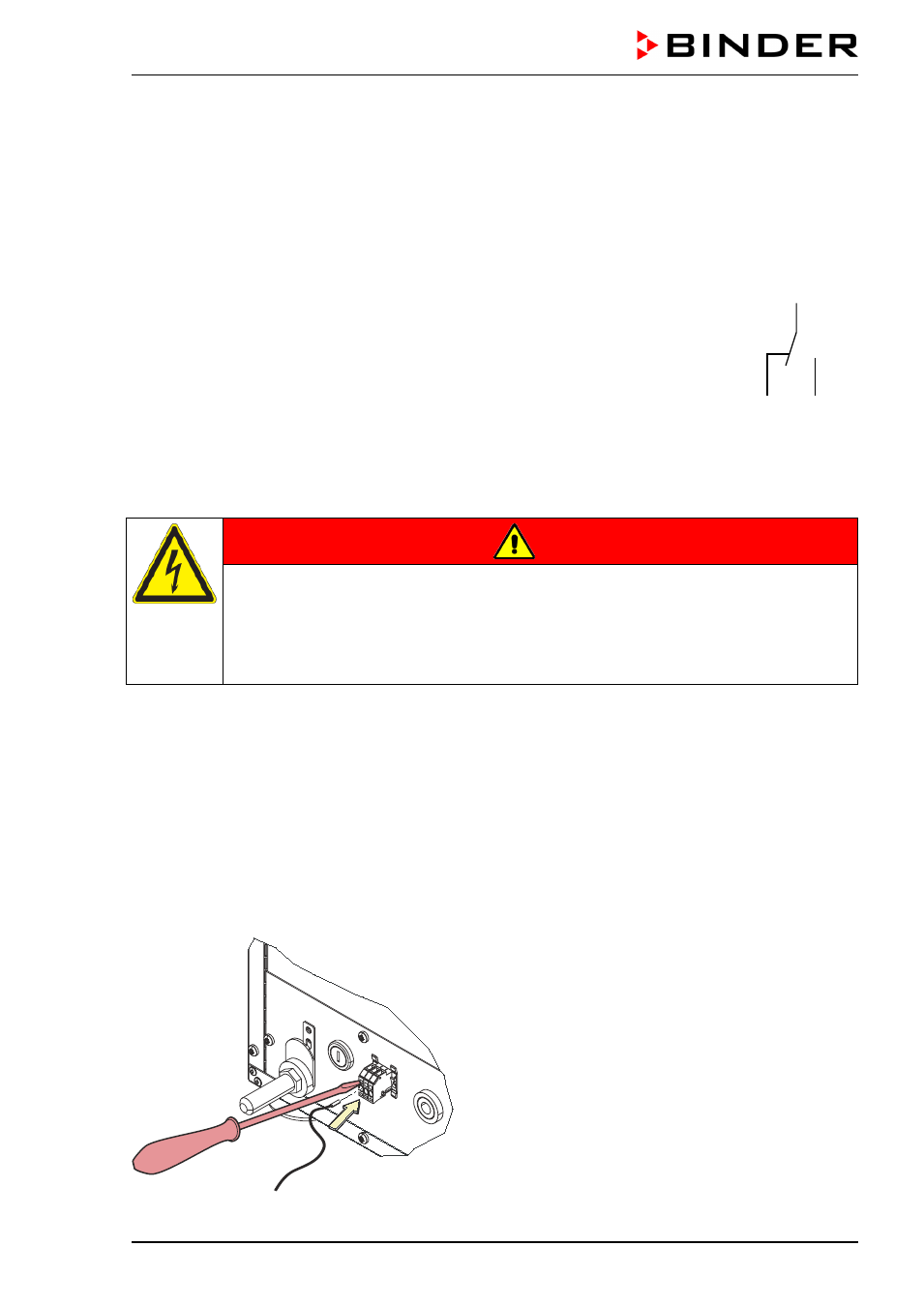

Figure 25: Schéma du contact sans potentiel
C
NO NC
ALARM
S’il n’y a pas de signal d’alarme, les broches C et NO ferment le circuit.
En cas d’alarme, les broches C et NC ferment le circuit.
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,0A
DANGER
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅
NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2,0A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
Le message d’alarme sur l’affichage du régulateur est conservé pendant la transmission d’alarme par le
contact d’alarme sans potentiel.
Quand la cause de l’alarme n’existe plus, vous pouvez remettre l'alarme par le contact sans potentiel
ensemble avec message d’alarme sur l’affichage du régulateur.
En cas de panne de secteur, la transmission d’alarme par contacts d’alarme sans potentiel est effectuée
pendant toute la durée de la de panne de secteur. Après le retour du courant, les contacts C et NO se
ferment automatiquement.
Connexion à un monitorage externe d’alarme
Pour une surveillance sûre contre l’interruption de ligne qui va lancer une alarme en cas de rupture de la
connexion entre le C 150 et le monitorage externe d’alarme, vous devez connecter le monitorage externe
d’alarme avec le C 150 par les contacts C et NO.
Figure 26: Connexion à un monitorage externe
• Insérez un tournevis convenable dans
l’ouverture de la réglette de bornier au-dessus
du contact C.
• Pressez le tournevis doucement dans
l’ouverture. La borne du contact C s’ouvre.
• Plantez le bout dénudé d’un des deux câbles
du monitorage externe d’alarme dans
l’ouverture de borne et retirez le tournevis de la
réglette de bornier.
• Procédez ainsi avec l’autre câble du monito-
rage externe d’alarme que vous pouvez con-
necter soit au contact NC ou au contact NO.
