FR
9
Connexions electriques
Assurez-vous que votre installation est correctement installée
et branchée par un technicien qualifié.
Demandez à votre revendeur un technicien qualifié ou un
service de réparation agréé.
Cet appareil est fabriqué avec un conducteur de terre vert
connecté au châssis du four. Après vous être assurer qu’il n’y
a plus de courant, branchez le conduit flexible depuis le four
jusqu’au boîtier de raccordement en utilisant un connecteur de

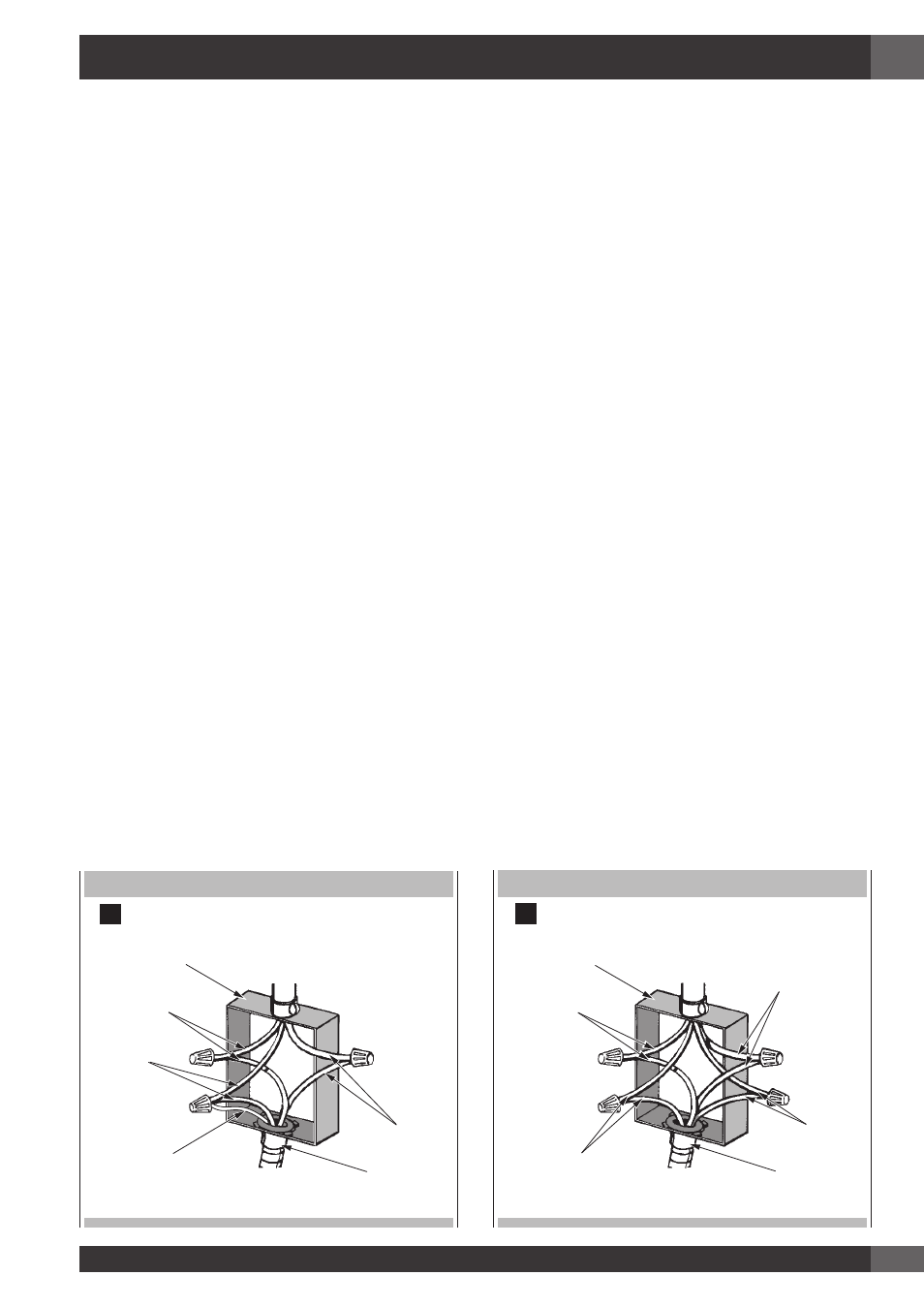

conduit U.L. listed. Les figures A et B et les instructions fournies
présentant la manière la plus commune de brancher un four.
Vos codes locaux et règlements sont évidemment prioritaires
sur ces instructions. Effectuez les connexions électriques
conformément aux codes locaux et les règlements.
“AVERTISSEMENT” Risque d’électrocution, cadre à la masse à
une position neutre d’un appareil par une liaison.
Mettre à la masse par un conducteur neutre est interdit pour
les nouvelles installations de circuit électrique (1996 NEC); les
mobile homes; et les véhicules de parc, ou dans les régions où
les codes locaux interdisent de brancher à la masse à travers
un conducteur neutre. Pour les installations où la mise à terre
par un conducteur neutre est interdit:
• Déconnectez la masse du conducteur neutre aux extrémités
libres du conduit ;
• Utilisez la borne de terre ou une broche de raccordement
pour mettre à la terre l’unité;
• Connectez la borne neutre ou une broche de raccordement
pour brancher le curcuit neutre de maniére usuelle.
Connexion à 3 fils (Pour US seulement)
Selon la Figure A, où les codes locaux permettent la connexion
du conducteur de terre du four au fil NEUTRE du circuit de
branchement (fil gris ou coloré blanc):
• Si les codes locaux le permettent, connectez le conducteur
de terre vert du four et le fil blanc du four au fil NEUTRE du
circuit de branchement (fil gris ou coloré blanc).
• Connectez les broches de raccordement du four aux
broches de raccordement correspondantes dans le boîtier
de raccordement.
NEUTRE MIS À LA TERRE
Fils blancs
Cable de
l’alimentation
Boîte de jonction
Connecteur de
conduit listé U.L.
Fils rouges
Fils noir
Cable
du four
Fils vert ou
dénudés
A
Connexion à 4 fils (Pour des US ou Canada)
Selon la Figure B :
• Déconnectez la masse du point neutre aux extrémités du
conduit.
• Connectez le conducteur de terre vert du four au conducteur
de terre dans le boîtier de raccordement (fil nu ou coloré
vert).
• Connectez les broches de raccordement rouge et noir du
four aux broches de raccordement correspondantes dans le
boîtier de raccordement.
• Connectez le fil vert du four du fil neutre (gris ou blanc) dans
le boîtier de raccordement.
NEUTRE NON MIS À LA TERRE
Fils rouges
Boîte de jonction Cable de
l’alimentation
Fils blancs
Fils noir
Connecteur de
conduit listé U.L.
Cable
du four
Fils vert ou
dénudés
B
Instructions d’Installation
