17
INSTRUCTIONS D’INSTALLATION

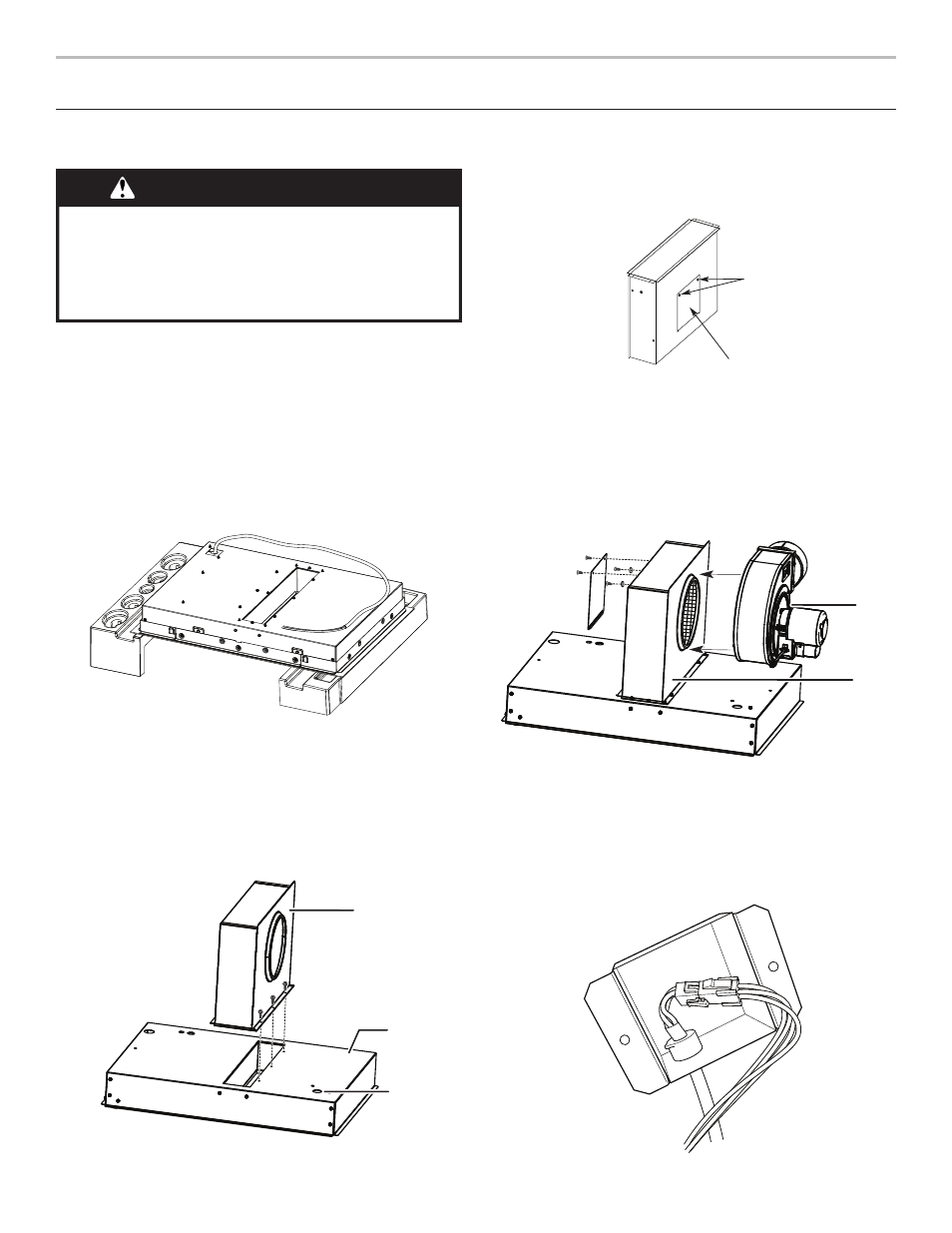

Préparation de la table de cuisson
Déterminer l’emplacement final de la table de cuisson.
IMPORTANT : Ne pas couper le dessus de l’emballage du
produit, car cela pourrait endommager le produit.
1. Ouvrir la boîte tel que stipulé sur l’emballage du produit.
2. Retirer tous les articles des deux côtés du bloc en mousse et
les réserver. Sortir le bloc en mousse et le mettre de côté afin
de déposer la table de cuisson sur le dessus.
IMPORTANT : Ne pas placer de mousse d’emballage sur les
boutons.
3. Avec l’aide de deux personnes ou plus, retirer la table de
cuisson et placer la table de cuisson à l’envers sur le bloc en
mousse, s’assurant que les boutons ne sont pas déposés
sur le bloc en mousse.
4. Retirer la chambre de distribution et le paquet de vis (dans le
sachet de documentation).
5. Retirer le moteur d’aspiration.
6. Placer la chambre de distribution de la table de cuisson avec
l’ouverture ronde orientée vers le faisceau de câblage du
moteur.
REMARQUE : Tous les trous sont prépercés. Si tous les 6
trous ne sont pas alignés, inverser la chambre de
distribution.
7. À l’aide d’un tourne-écrou de 1 /
4
", visser les 6 vis du sachet
de documentation pour fixer la chambre de distribution.
8. Retirer le panneau d’accès de la chambre de distribution à
l’aide d’un tourne-écrou de 1 /
4
" et le mettre de côté.
9. Retirer 4 écrous de blocage et 4 rondelles du sachet de
documentation.
REMARQUE : Retirer les 4 capuchons protecteurs des tiges
de montage du moteur.
10. Placer le moteur du ventilateur sur la chambre de distribution
et tourner la sortie de ventilation pour la faire correspondre
au conduit.
11. Installer et serrer avec les doigts les 4 rondelles et écrous de
blocage qui ont été retirés à travers l’ouverture du couvercle
d’accès au moteur. Ne pas trop serrer afin de permettre le
moteur de tourner.
12. Brancher le connecteur électrique du ventilateur à la table de
cuisson.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A
B
C
A. Chambre de distribution
B. Table de cuisson C. Faisceau de câblage
du moteur
A
B
A. Panneau d’accès
B. 2 vis
A
B
A. Moteur du ventilateur
B. Chambre de distribution
