15

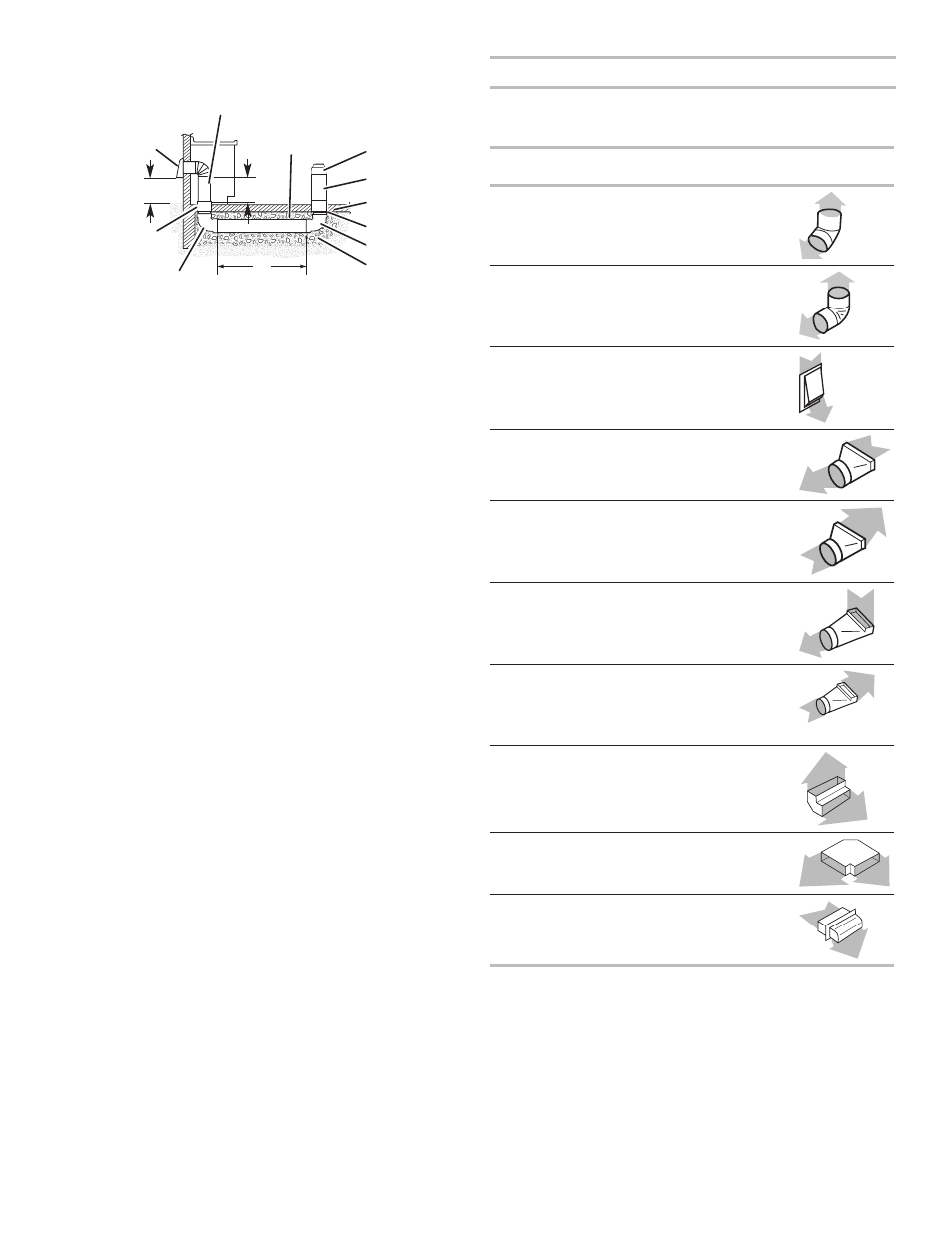

Installations dans dalle de béton –
Évacuation à travers le mur
Trousse accessoire de filtration sans conduit
La trousse accessoire de filtration sans conduit, pièce nº
JDA7000WX est désormais disponible. La trousse accessoire
de filtration sans conduit est idéale tant pour les nouvelles
constructions que les projets de rénovation de cuisine parce
qu’elle offre une alternative facile à l’installation de conduits
métalliques et à la décharge de système à aspiration par le bas
vers l’extérieur du domicile. Cet ensemble comprend tout le
matériel nécessaire, un filtre et des instructions d’installation
complètes. Le filtre à charbon de rechange (pièce numéro
W10177003) est disponible.
Calcul de la longueur effective du circuit d’évacuation
Pour calculer la longueur effective du circuit d’évacuation
nécessaire, additionner les longueurs équivalentes (pieds/
mètres) de tous les composants utilisés dans le système.
Composant Conduit de diamètre de 6"
(15,2 cm)
Coude à 45° 2,5 pi (0,8 m)
Coude à 90° 5 pi (1,5 m)
Bouche de décharge murale
de 6" (15,2 cm)
0,0 pi (0,0 m)
Raccord de transition de
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
sur 6" (15,2 cm)
4,5 pi (1,4 m)
Raccord de transition de 6"
(15,2 cm) à 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
1 pi (0,3 m)
Coude de transition à 90° de
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
à 6" (15,2 cm)
9 pi (2,7 m)
Raccord coudé à 90° de 6"
(15,2 cm) à 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
5 pi (1,5 m)
Coude à 90° de 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
5 pi (1,5 m)
Coude plat de 3 1 /
4
" x 10"
(8,3 cm x 25,4 cm)
12 pi (3,7 m)
Bouche de décharge murale
3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
0 pi (0,0 m)
A
B
C
D
E
F
G
H
I
J
L
M
K
N
A. Bouche de décharge murale
B. Conduit métallique de dia. 6" (15,2 cm)
C. 16" (40,6 cm) maximum
D. Conduit PVC pour égout de dia. 6" (15,2 cm)
E. Conduit métallique de dia. 6" (15,2 cm)
F. Raccord PVC de dia. 6" (15,2 cm)
G. Dalle de béton
H. Conduit PVC pour égout de dia. 6" (15,2 cm)
I. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)
J. Gravier ou sable compacté tout autour du tuyau.
K. 30 pi (9,1 m) max.
L. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm)
M. Raccord PVC de dia. 6" (15,2 cm)
N. 12" (30,5 cm) minimum
