Au niveau de chaque jointure du circuit d’évacuation, assurer
l’étanchéité avec les brides de serrage.
■
À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers
le mur ou le toit).
■
Déterminer quelle méthode d’évacuation est la plus
appropriée.
Pour obtenir la meilleure performance :
■
Utiliser un conduit de ventilation en acier galvanisé
d’épaisseur minimum nº 26 ou en aluminium d’épaisseur
minimum nº 25. Des raccords de mauvaise qualité peuvent
réduire le flux d’air. On déconseille l’emploi d’un conduit en
métal flexible.
REMARQUE : Les codes locaux pourraient exiger
un matériau plus épais.
■
Le conduit métallique peut être réduit à une épaisseur nº 30
pour l’acier galvanisé ou nº 26 pour l’aluminium si c’est
permis par les codes locaux. Cette information est basée
sur l’information dans la Section des Codes Résidentiels
Internationaux M1601.1 (édition 2006).
■
Ne pas installer 2 coudes ensemble.
■
Ne pas utiliser plus de trois coudes à 90°.
■
Si l’on utilise un coude, on doit le placer le plus loin possible
de l’ouverture d’évacuation du moteur de ventilation.
■
Veiller à incorporer une section de conduit rectiligne d’au
moins 18" (45,7 cm) entre deux raccords coudés adjacents.
■
Des coudes trop rapprochés peuvent occasionner une
turbulence excessive qui réduirait la circulation de l’air.
■
Ne pas utiliser un coude de 5" (12,7 cm) dans un système
de 6" (15,2 cm) ou 3 1 /
4
" x 10" (8,3 cm x 25,4 cm).
■
Ne pas réduire le système à une longueur de 5" (12,7 cm)
après avoir utilisé des raccords de 6" (15,2 cm) ou de
3 1 /
4
" x 10" (8,3 cm x 25,4 cm).
■
Éviter le sertissage manuel. Il peut restreindre le flux d’air.
■
Utiliser un clapet de conduit pour que le rendement soit
correct. Si une bouche de décharge murale ou de toit est
utilisée, s’assurer que la taille de la bouche de décharge
n’est pas réduite et qu’elle comporte un clapet anti-reflux.
■
Au niveau de chaque jointure du circuit d’évacuation,
assurer l’étanchéité avec les brides de serrage.
■
À l’aide d’un produit de calfeutrage, assurer l’étanchéité
autour de la bouche de décharge à l’extérieur (à travers
le mur ou le toit).
La longueur du système d’évacuation et le nombre de coudes
doivent être réduits au minimum pour une performance efficace.
La longueur maximale équivalente du circuit d’évacuation est
de 60 pi (18,3 m). Pour les altitudes excédant 4 500 pi (1 372 m),
réduire la longueur du système d’évacuation de 20 % pour une
performance optimale.
Installations pour régions à climat froid
On doit installer un clapet anti-reflux additionnel pour minimiser
le reflux d’air froid.
Air d’appoint
Le code du bâtiment local peut exiger l’emploi d’un système
de renouvellement de l’air/introduction d’air d’appoint, lors de
l’utilisation d’un système d’aspiration de débit supérieur à une
valeur (pieds cubes par minute) spécifiée. Le débit spécifié
en pieds cubes par minute varie d’une juridiction à l’autre.
Consulter un professionnel des installations de chauffage/
ventilation/climatisation au sujet des exigences spécifiques
applicables dans la juridiction locale.

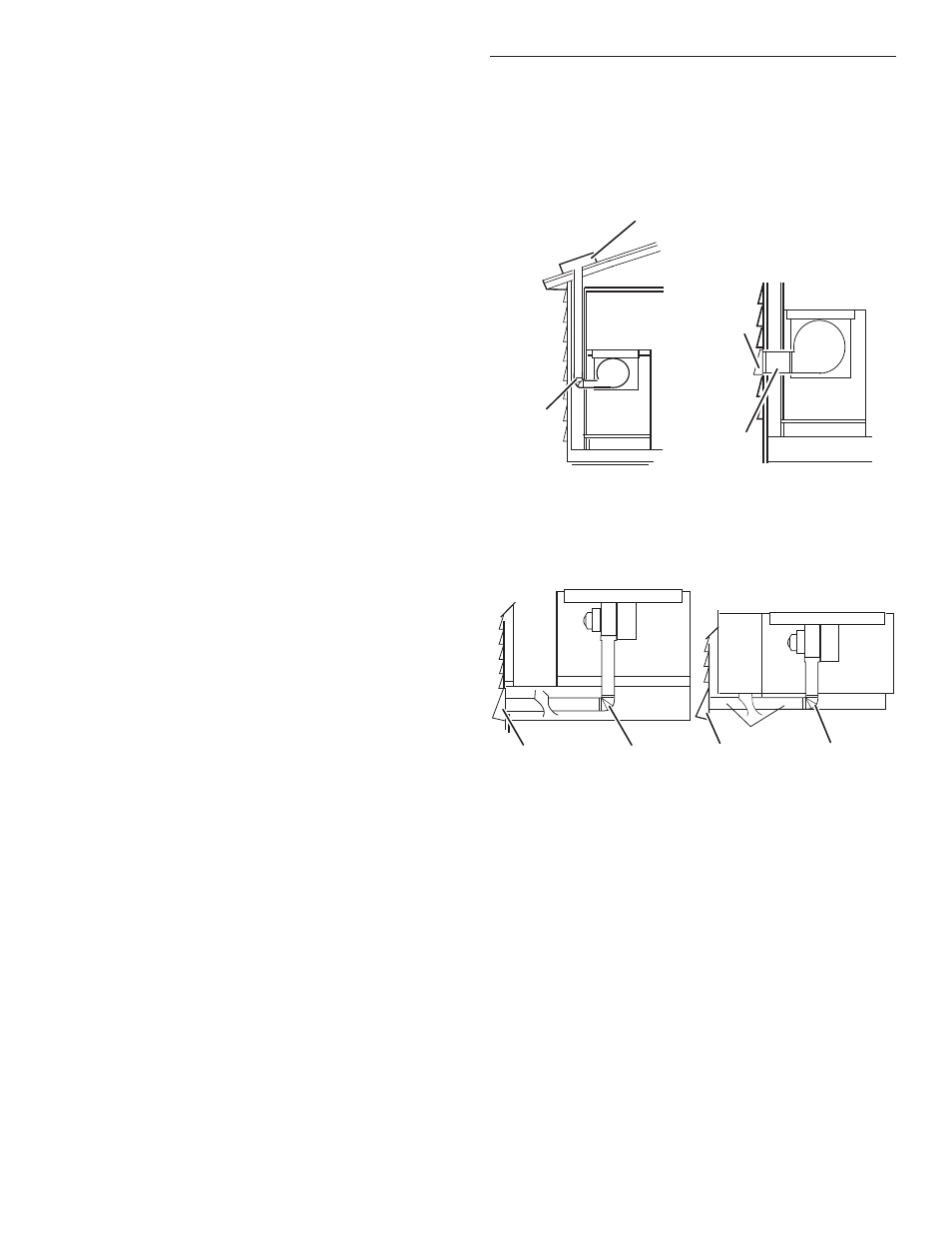

Méthodes d’évacuation
Les méthodes d’évacuation standard illustrées correspondent
à une table de cuisson avec aspiration par le bas montée sur
comptoir. L’évacuation de la table de cuisson peut se faire par
le mur ou le plancher.
Option 1 - Décharge
à travers le toit
Option 2 - Décharge
à travers le mur
A
B
A
B
A. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le toit
B. Bouche de décharge sur toit
A. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le mur
B. Bouche de décharge murale
Option 3 - Évacuation
entre les solives au
plancher
Option 4 - Évacuation
derrière le garde-pieds
de la caisse
A B A B
3¼" x 10"
(8,3 x 25,4 cm)
A. Bouche de décharge murale
B. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le mur
A. Bouche de décharge murale
B. Conduit de dia. 6" (15,2 cm)
pour sortie à travers le mur
