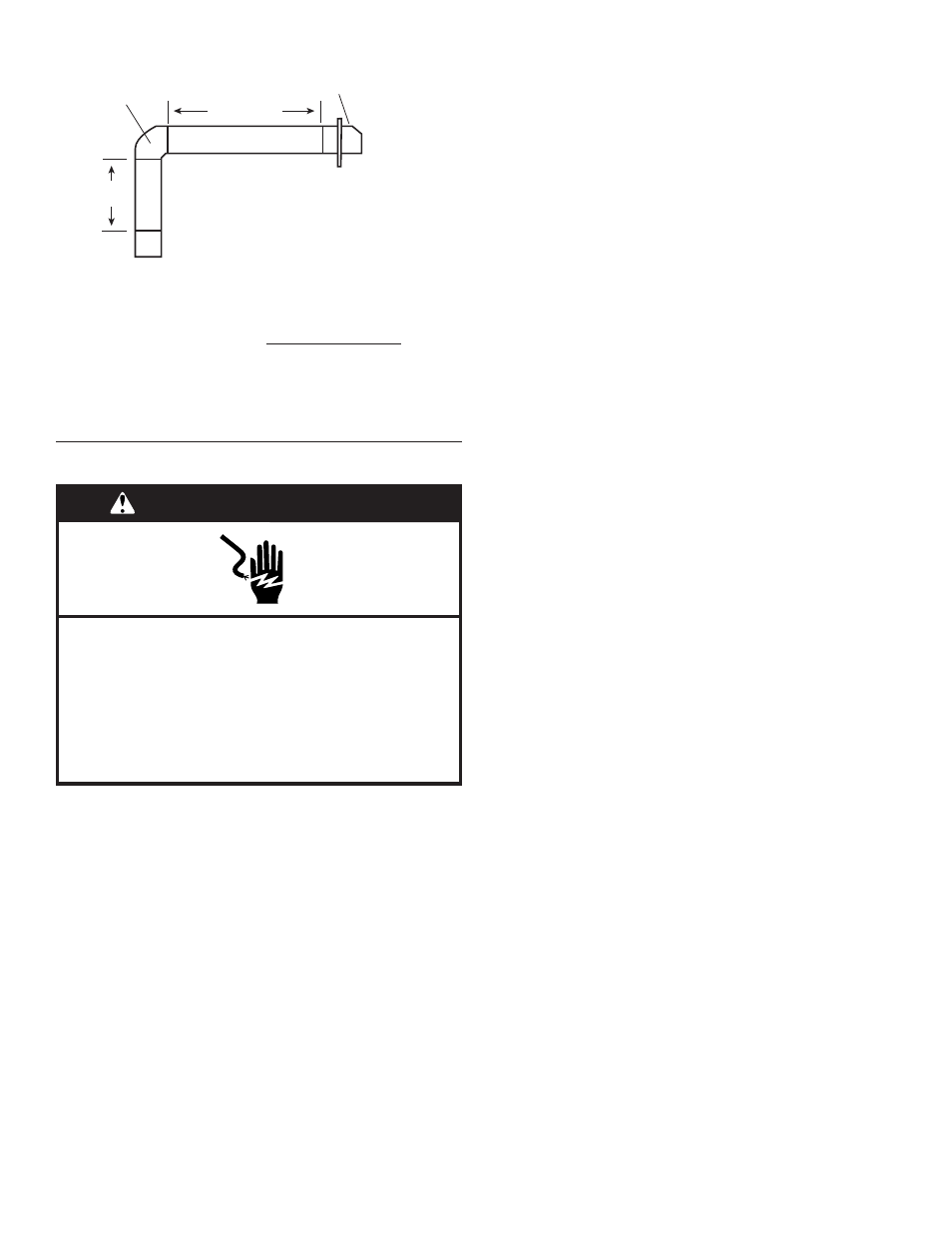

Exemple de circuit d’évacuation
1 - coude à 90° = 5 pi (1,5 m)
Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)
1 - bouche de décharge murale = 0 pi (0,0 m)
Longueur totale
= 13 pi (3,9 m)
REMARQUE : On déconseille l’emploi d’un conduit flexible.
Un conduit flexible peut causer une rétro-pression et des
turbulences de l’air, ce qui réduit considérablement la
performance.
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu’un électricien qualifié
vérifie que la liaison à la terre et le calibre du conducteur sont
conformes aux codes locaux.
Vérifier avec un électricien qualifié si vous avez des doutes quant
à la qualité de la liaison à la terre de la table de cuisson.
S’assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes au National Electrical Code, à la norme
ANSI/NFPA 70 – dernière édition, ou à la norme CSA C22.1-94,
au Code canadien de l’électricité, Partie 1 et C22.2 N° O-M91 –
dernière édition, et à tous les codes et règlements locaux.
Pour obtenir un exemplaire des normes et codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575
Avant d’établir la connexion électrique :
Pour installer la table de cuisson correctement, il faut établir
le type de raccords électriques que l’on utilisera et suivre les
instructions indiquées ici.
■
L’appareil doit être alimenté uniquement par un circuit
monophasé en CA uniquement de 120/240 V et 60 Hz,
à 4 fils ou 3 fils, sur un circuit séparé de 40 ampères
(pour les modèles de 36" [91,4 cm] et les modèles de 30"
[76,2 cm]). Si l’on utilise un circuit protégé par fusible, il doit
l’être à chaque extrémité du circuit.
■
La table de cuisson doit être connectée directement
au boîtier de connexion par l’intermédiaire du conduit
métallique flexible. Le câble blindé flexible sortant du boîtier
de distribution (fusible ou disjoncteur) doit être raccordé
directement au boîtier de connexion.
■
Placer le boîtier de connexion de façon à laisser le plus de
jeu possible entre celui-ci et la table de cuisson pour pouvoir
déplacer la table de cuisson en cas de besoin de réparation
à l’avenir.
■
Un connecteur de conduit homologué UL ou CSA doit être
fourni à chaque extrémité du câble d’alimentation électrique
(à la table de cuisson et au boîtier de connexion).
■
Si le domicile est équipé d’un câblage en aluminium, suivre
les instructions suivantes :
■
Connecter le câblage en aluminium en utilisant des
connecteurs et/ou des outils spécialement conçus et
homologués UL pour fixer le cuivre à l’aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. La connexion aluminium/cuivre doit
être conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
coude à 90˚
2 pi
(0,6 m)
6 pi (1,8 m)
bouche de décharge murale
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
