DIMENSIONS
CUISINIÈRE DE STYLE COMMERCIAL
IMPORTANT : Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir
une armoire, de vérifier les connexions électriques/gaz, d’effectuer des découpes ou de commencer l’installation.
Tous les appareils KitchenAid
® sont homologués UL, CUL ou CSA.
20 de 30

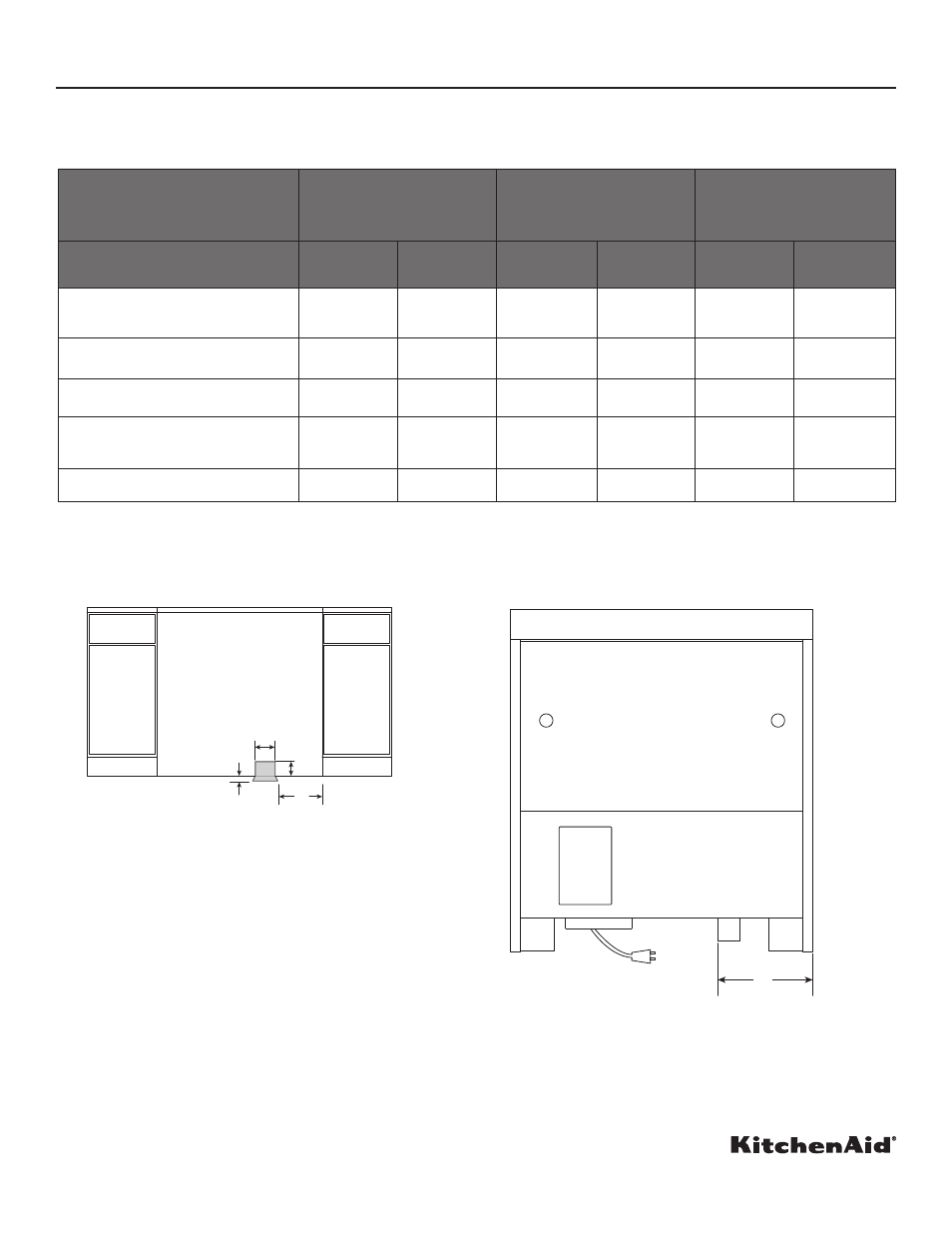

EXIGENCES CONCERNANT L’ALIMENTATION EN GAZ
NO DE MODÈLE
CUISINIÈRE
BI-COMBUSTIBLES/
AU GAZ de 30 po (76,2 cm)
KFDC500J/KFGC500J
CUISINIÈRE
BI-COMBUSTIBLES/
AU GAZ de 36 po (91,4 cm)
KFDC506J/KFGC506J
CUISINIÈRE
BI-COMBUSTIBLES/
AU GAZ de 48 po (121,9 cm)
KFDC558J/KFGC558J
Unité de mesure po cm po cm po cm
Largeur de l’ouverture du gaz (A) 6 15,2 14 35,6 24 61
Hauteur de l’ouverture du gaz (B) 3 7,6 3 7,6 3 7,6
Profondeur de l’ouverture du gaz (C) 5 12,7 5 12,7 5 12,7
Distance de l’armoire du côté à
l’ouverture du gaz (D)
9 22,9 9 22,9 9 22,9
Largeur à l’entrée de gaz (E) 12 3 /
4
32,4 12 3 /
4
32,4 12 3 /
4
32,4
ZONE RECOMMANDÉE POUR LE GAZ
VUE AVANT
LARGEUR À L’ENTRÉE DE GAZ
VUE ARRIÈRE
REMARQUE : Pour toute question au sujet de l’alimentation en gaz, communiquer avec un technicien d’entretien qualifié.
A
B
D
C
E
