Dimensiones del gabinete
Las dimensiones de abertura del gabinete que se muestran son para una profundidad de mostrador de 25" (64,0 cm),
una profundidad del gabinete de la base de 24" (61,0 cm) y una altura del mostrador de 36" (91,4 cm).
IMPORTANTE: Si va a instalar una campana para estufa o una combinación de microondas y campana sobre la superficie de
cocción, siga las instrucciones de instalación incluidas con la campana para estufa o la combinación de microondas y campana
para ver las medidas de los espacios sobre la superficie de cocción.
NOTA: Cuando se instala en un recorte deslizable, el frente de la puerta del horno puede sobresalir del armario de la base.

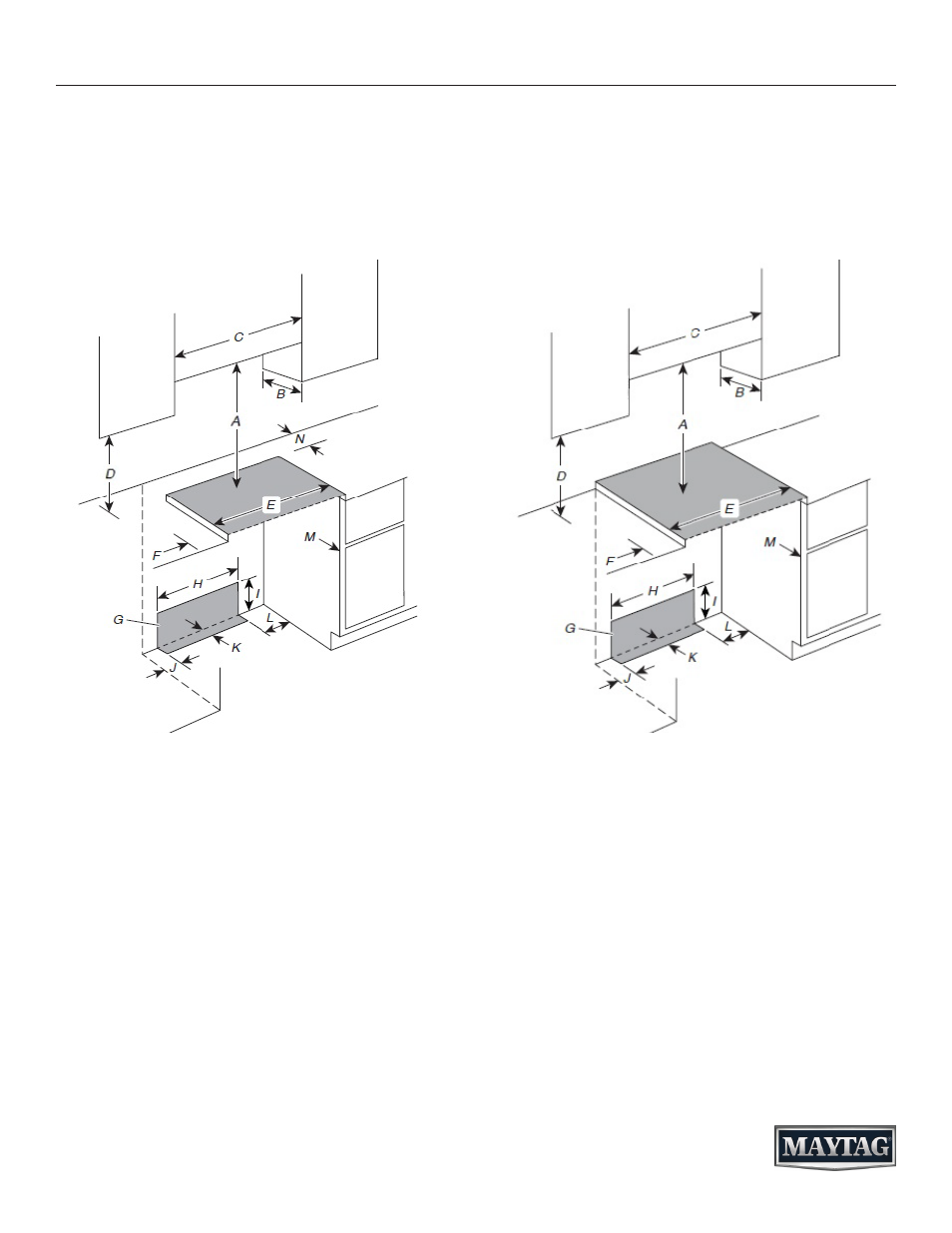

Recorte deslizable Recorte de control independiente
A. Para ver el espacio mínimo hasta la parte superior de la superficie
de cocción, consulte la NOTA*.
B. 13" (33 cm) profundidad máxima del gabinete superior
C. 30" (76,2 cm) ancho mínimo de apertura
D. 18" (45,7 cm) del gabinete lateral superior al mostrador
E. 30" (76,2 cm) ancho mínimo de apertura
F.
5" (12,7 cm) de espacio mínimo desde ambos lados de la estufa
hasta la pared lateral u otro material combustible
G. Se recomienda esta área sombreada para la instalación de la
tubería de gas rígida y el tomacorriente con conexión a tierra.
H. 13 1 /
8
" (33,3 cm)
I. 7 11 /
16
" (19,5 cm)
J. 4 13 /
16
" (12,2 cm)
K. 3 11 /
16
" (9,4 cm) más la medición de N
L. 12" (30,5 cm)
M. La puerta o las bisagras del gabinete no deben extenderse
dentro del área del recorte.
N. La profundidad del mostrador restante no debe exceder 2 1 /
4
" (5,7 cm)
A. Para ver el espacio mínimo hasta la parte superior de la superficie
de cocción, consulte la NOTA*.
B. 13" (33 cm) profundidad máxima del gabinete superior
C. 30" (76,2 cm) ancho mínimo de apertura
D. 18" (45,7 cm) del gabinete lateral superior al mostrador
E. 30" (76,2 cm) ancho mínimo de apertura
F.
5" (12,7 cm) de espacio mínimo desde ambos lados de la estufa
hasta la pared lateral u otro material combustible
G. Se recomienda esta área sombreada para la instalación de la
tubería de gas rígida y el tomacorriente con conexión a tierra.
H. 13 1 /
8
" (33,3 cm)
I. 7 11 /
16
" (19,5 cm)
J. 4 13 /
16
" (12,2 cm)
K. 3 11 /
16
" (9,4 cm)
L. 12" (30,5 cm)
M. La puerta o las bisagras del gabinete no deben extenderse
dentro del área del recorte.
*NOTA: 24" (61,0 cm) como mínimo cuando la base del gabinete de madera o de metal esté protegida por madera moldeada
retardante de llama de al menos 1/4" (6,4 mm), cubierta con una lámina de acero no inferior a No. 28 MSG, acero inoxidable de
0,015" (0,4 mm), aluminio de 0,024" (0,6 mm) o cobre de 0,020” (0,5 mm). 30" (76,2 cm) de espacio mínimo entre la parte superior
de la plataforma de la superficie de cocción y la base de un gabinete de madera o metal descubierto.
GUÍA DE DIMENSIONES
13 de 15
