Utilice un cilindro de propano de un mínimo de 6 kg o un cilindro de butano de 13 kg construido
y marcado de acuerdo con los códigos nacionales y regionales. Asegúrese que el cilindro pueda
proporcionar suficiente combustible para operar la parrilla. En caso de duda, consulte con su
proveedor de gas local. Solo los cilindros conectados a la parrilla y dentro de las dimensiones
máximas de ancho y alto pueden almacenarse dentro del recinto. Los cilindros de repuesto no deben
almacenarse dentro del recinto o cerca de una parrilla en funcionamiento.
Manguera de gas
Utilice un regulador de presión de gas y una manguera suministrados por Napoleon. De no ser incluidos
con su parrilla, use un regulador y una manguera que cumplan con los códigos nacionales y regionales.
La longitud recomendada de la manguera es de 0.9 m, y nunca debe tener una longitud superior a 1.5m.
Revise la manguera con regularidad para ver si tiene rasgaduras o desgaste. En cuyo caso, reemplácela
inmediatamente.
Nota : La manguera debe reemplazarse antes de la fecha de caducidad impresa en ella.

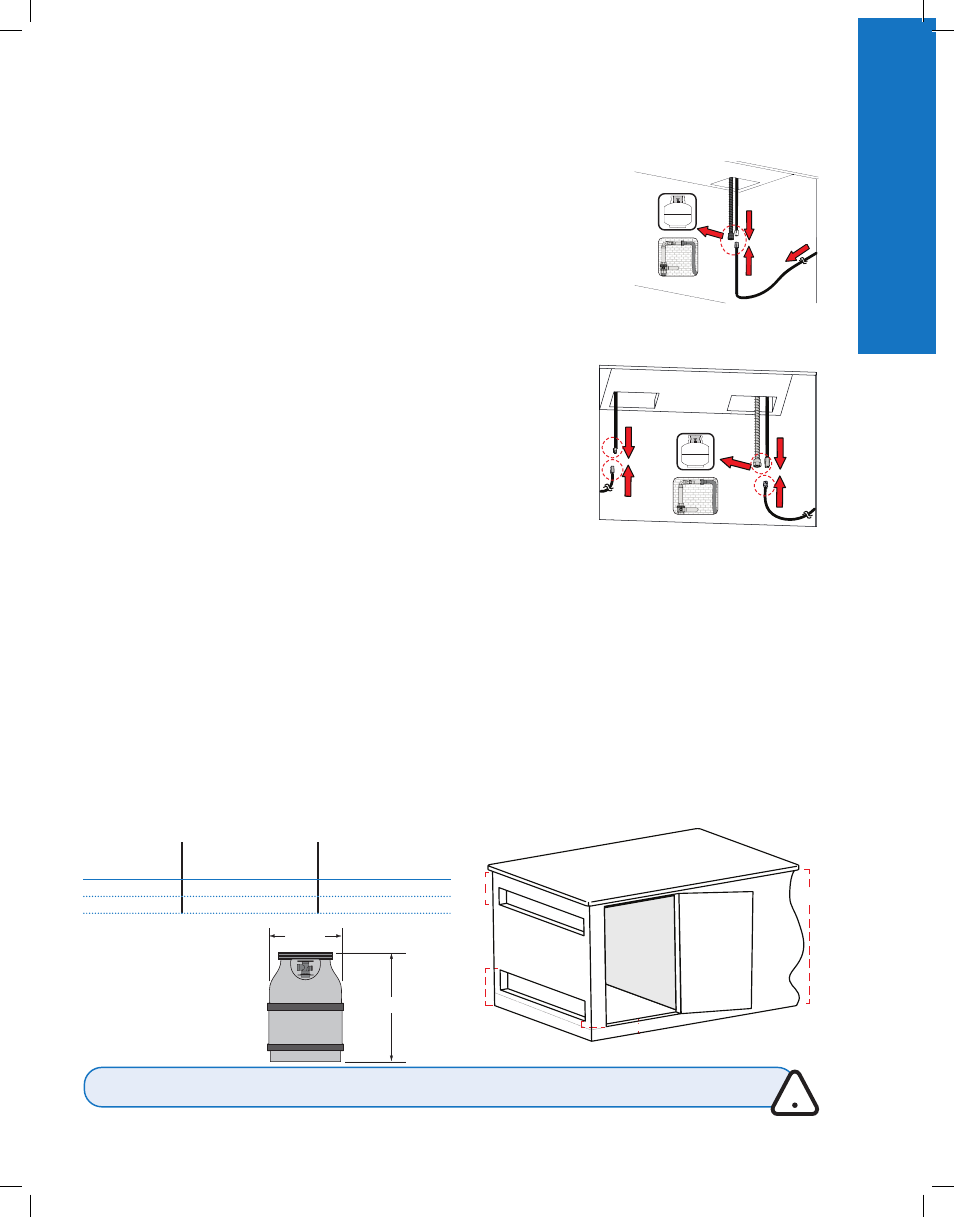

Conexión e instalación
1. Revise el cilindro en busca de abolladuras u óxido y haga que sea inspeccionado por su
proveedor local de propano. Nunca use un cilindro con una válvula dañada.
2. Coloque el cilindro en su área designada dentro del recinto.
3. Retire la tapa o el tapón de la válvula de combustible del cilindro.
4. Apriete el regulador a la válvula del cilindro.
5. Asegúrese de que la manguera no entre en contacto con la bandeja para grasa o cualquier
superficie caliente en la parrilla porque se derretirá y provocará un incendio.
6. No exponga el cilindro al calor extremo o a la luz solar directa.
7. Haga una prueba de fugas a lo largo de todas las conexiones de gas antes de operar la
parrilla. Consulte la sección “Prueba de fugas”.
(BIB 18/12/10)
(BIG 44/38/32)
(BIB 18/12/10)
(BIB 18/12/10)
Si coloca el cilindro en un espacio dentro del gabinete.
• El diseño del gabinete debe permitir que el tanque de gas sea conectado, desconectado y las conexiones sean inspeccionadas y probadas
fuera de la abertura. Las conexiones que podrían verse afectadas al instalar el cilindro en el gabinete pueden probarse en el interior.
• El tanque debe estar aislado de la abertura donde la parrilla será montada de manera que quede protegido de radiación, llamas, goteos
calientes y otros materiales externos o peligrosos.
• Es aceptable instalar una puerta para tener acceso al tanque, siempre y cuando no pueda ser cerrada con llave y se abra sin la necesidad
de usar herramientas.
• Debe haber una distancia mínima de 2 pulgadas (5.1 cm) entre el piso y la superficie inferior de la abertura para el tanque.
• Asegúrese que haya al menos dos aberturas de ventilación sin obstrucciones en los lados expuestos del gabinete. Una a 5 pulgadas (12.7
cm) de la parte superior del gabinete y otra a 1 pulgada (2.54 cm) de la superficie inferior de la abertura para el tanque.
• La abertura superior debe tener un área libre total de más de 20 in2 (130 cm2) para un cilindro de 20 lb (9,1 kg) y 30 in2 (195 cm2)
para un cilindro de 30 lb (13,6 kg)
• La abertura inferior debe tener un área libre total de más de 10 in2 (65 cm2) para un cilindro de 20 lb (9,1 kg) y 15 in2 (100 cm2) para
un cilindro de 30 lb (13,6 kg).
• El borde superior no debe estar a más de 5 pulgadas (127 mm) sobre el nivel del piso.
• Cada abertura debe ser lo suficientemente grande como para permitir la entrada de una varilla de 1/8 in (3.2 mm).
• La apertura debe tener un área libre dependiendo del tamaño del cilindro:
Tamaño del
tanque
Abertura A Abertura B
20 lb (9.1 kg) 20 inches² (130 cm²) 10 inches (65 cm²)
30 lb (13.6 kg) 30 inches² (195 cm²) 15 inches² (100 cm²)
Dimensiones máximas
del cilindro
¡PRECAUCIÓN! Asegúrese de que las mangueras no entren en contacto con superficies de alta temperatura de la parrilla.
!
Aplicable Aplicable a: a:
(BIB 18/ (BIB 18/12/10) 10)
Aplicable a:
(BIB 18/12/10)
Aplicable a:
(BIG 44/38/32)
(BIB 18/12/10)
Abertu
ra A
Abertu
ra B
5"
(12.7 cm)
5"
(17.8 cm)
1" (2.54 cm)
34"
(86.36 cm)
2" (5.1 cm)
306 mm
465 mm
