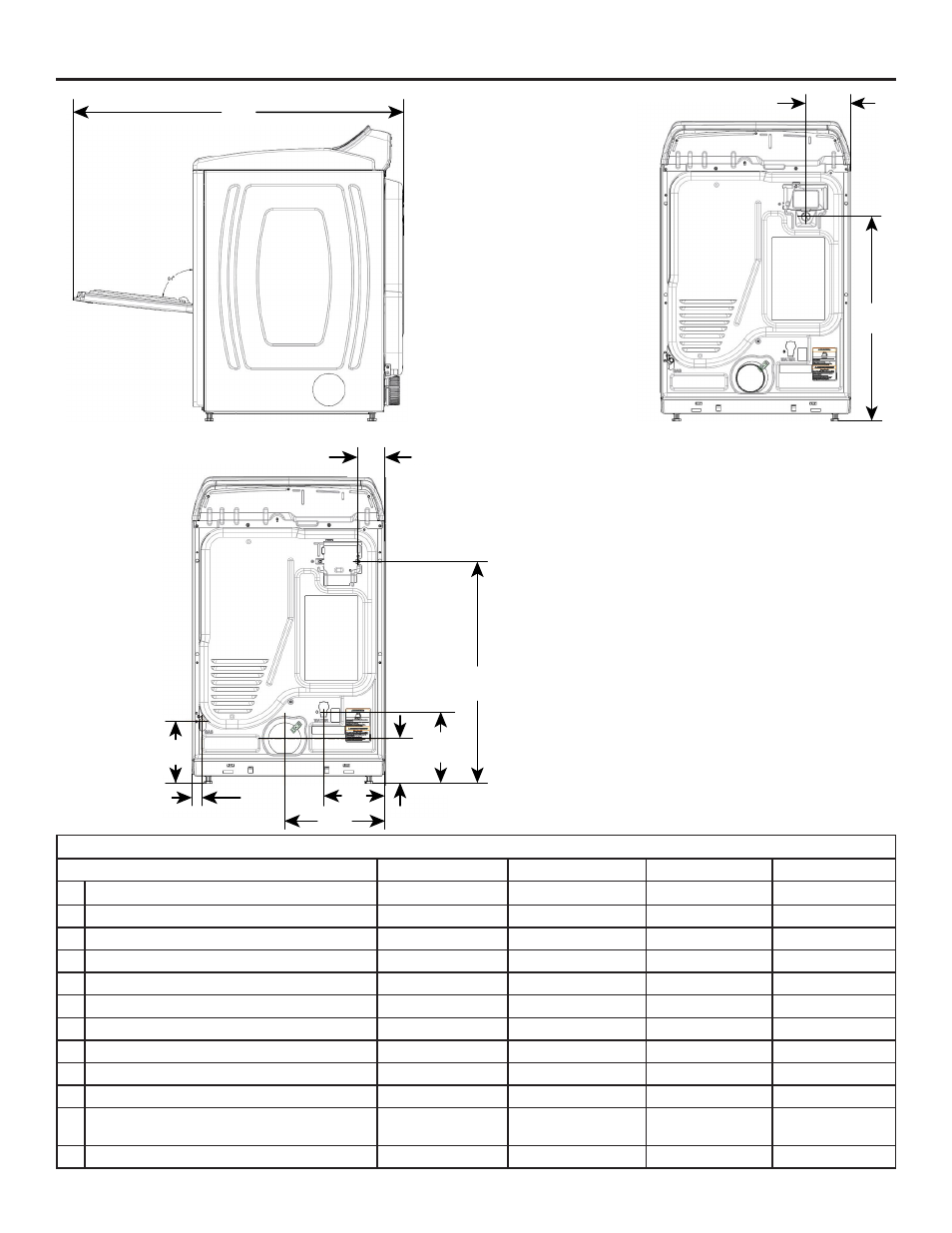

DIMENSIONS DE PLANIFICATION DÉTAILLÉES
G
Dimensions du produit
po (min) mm (min) po (max) mm (max)
G Profondeur avec porte ouverte 45 13 ∕
16
1164 - -
H Réducteur de tension de côté (élec.) 6 7 ∕
16
163 - -
I Hauteur du réducteur de tension (élec.) 29 1 ∕
8
740 30 1 ∕
8
765
J Cordon d’alimentation de côté (gaz) 3 13 ∕
16
96 - -
K Hauteur du cordon d’alimentation (gaz) 30 15 ∕
16
785 31 15 ∕
16
811
Longueur du cordon d’alimentation (gaz) 59 7 ∕
8
1521 - -
L Hauteur du robinet de gaz 8 5 ∕
8
219 9 5 ∕
8
244
M Robinet de gaz de côté 1 7 ∕
16
36 - -
N Hauteur du conduit d’évacuation 6 1/4 158 7 1/4 184
O Conduit d’évacuation de côté 14 1 ∕
16
357 - -
P Hauteur de l’entrée d’eau (modèles avec
vapeur)
9 15 ∕
16
252 10 15 ∕
16
277
Q Entrée d’eau de côté (modèles avec vapeur) 8 9 ∕
16
218 - -
H
I
J
K
N
O
M
L
P
Q
