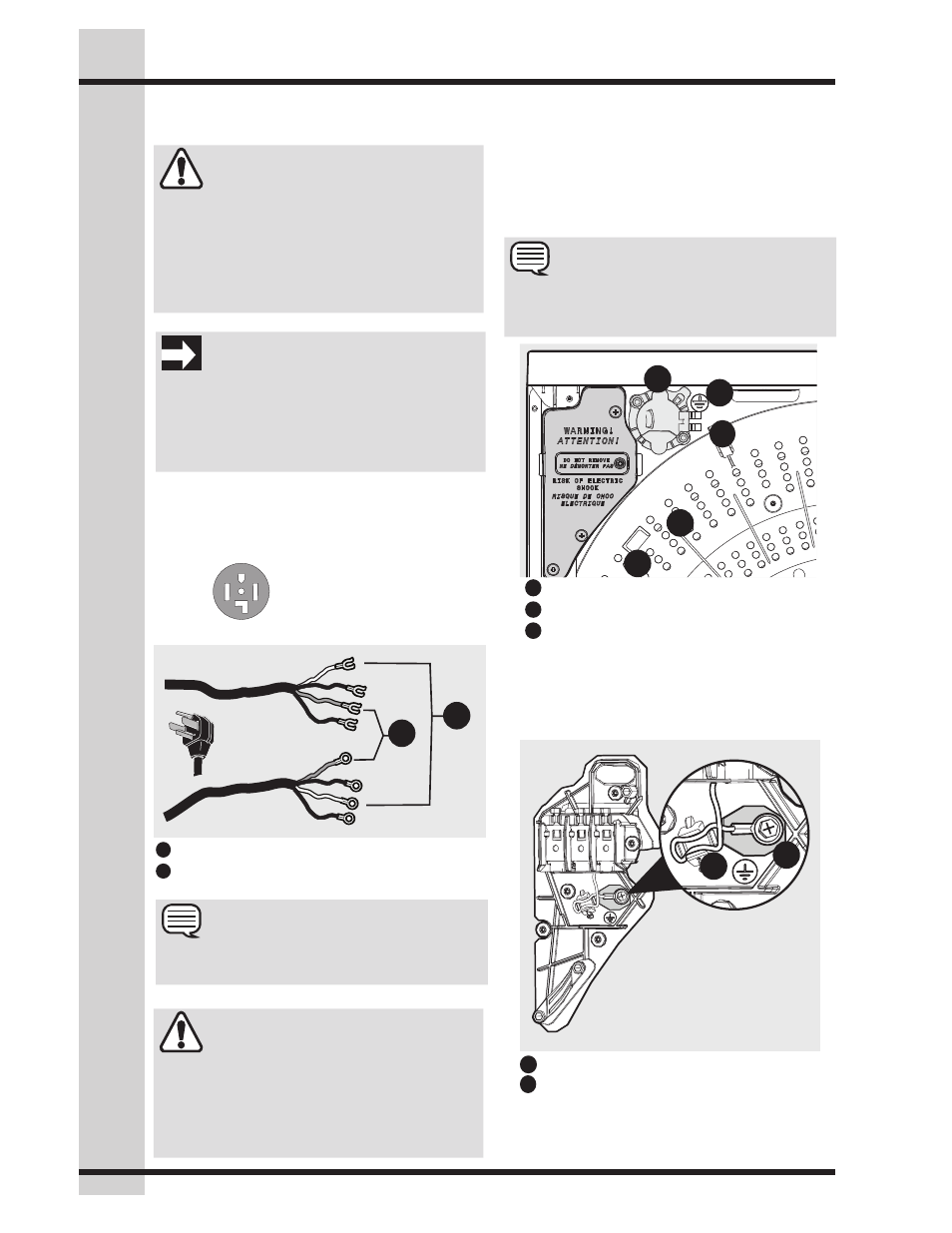

IMPORTANTE
Si cambia la secadora de un sistema de
4 cables y la instala ahora en un sistema de
3 cables, mueva el cable de tierra interno del
terminal central de nuevo al tornillo VERDE
que está debajo del bloque de terminales.
Tomacorriente
de 4 cables
(NEMA tipo 14-30R)
Conexión eléctrica
(Excluida Canadá) -
Cable de 4 hilos
1. Desconecte la fuente de alimentación
eléctrica del tomacorriente.
2. Retire los tres tornillos que aseguran la
tapa de acceso al bloque de terminales
en la esquina superior de la parte trasera
de la secadora.
3. Desconecte el cable interno (BLANCO)
del mazo de cables de la secadora del
tornillo de conexión a tierra (VERDE) que
está junto al bloque de terminales.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
Si no desconecta la fuente de alimentación
eléctrica antes de realizar los trabajos de
mantenimiento, podrían producirse lesiones
personales o incluso mortales.
NOTA
Los tornillos de los terminales se enviaron
desde la fábrica temporalmente fijados dentro
de la tapa de acceso.
Instrucciones de instalación
NOTA
Dos cables mostrados arriba con diferentes
tipos de terminales.
5. Vuelva a instalar la tapa de acceso
al bloque de terminales.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
No utilice la secadora sin la tapa del terminal
en su lugar. Una tapa del bloque de terminales
correctamente instalada también actúa
como un alivio de tensión adecuado para
el cable de alimentación.
Cable VERDE de masa
Cable blanco neutro
30 AMP
NEMA 14-30
1
1
2
2
Tapa de acceso al bloque de terminales
Tornillo de la tapa de acceso
1
2
NO RETIRAR - el tornillo junto a este texto
no debe retirarse. 3
1
2
2
2
3
2
2
Masa interna (tornillo VERDE)
Mazo de cables interno de la secadora
(cable BLANCO)
1
1
